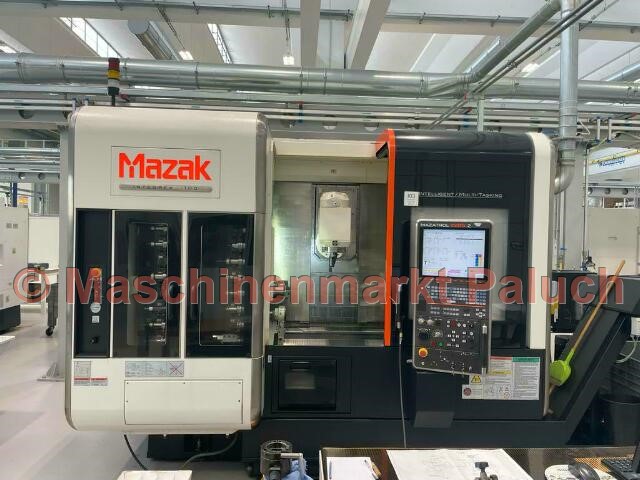

MAZAK Integrex i-100
Objektnummer
1553
Maschinenart
CNC-Drehmaschine
Baujahr
2014
Steuerung
Mazatrol MATRIX II
Technische Daten

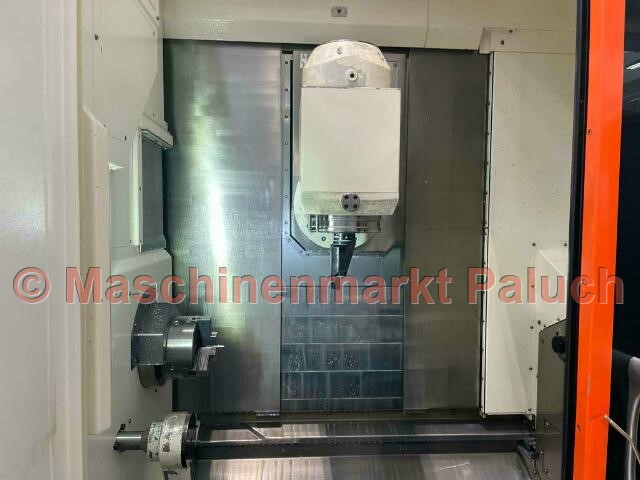

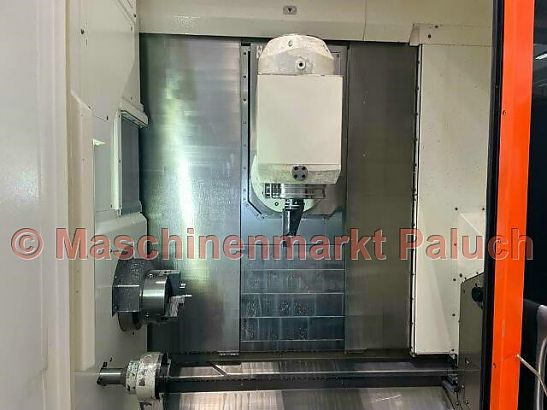

Arbeitsraum
Max. Schwingdurchmesser
530
mm
Max. Drehdurchmesser
500
mm
Max. Drehlänge
519
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
143
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0,0001
°
Angetriebene Werkzeuge
Ausführung der Dreh-/Frässpindel:
Einzelspindel mit ATC
Werkzeugaufnahme
CAPTO C6
Drehzahlbereich
15-12.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
49,4
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
72
Max. Werkzeuggewicht
5
kg
Max. Werkzeuglänge
250
mm
Verfahrwege
X-Achse
450
mm
Z-Achse
569
mm
Y-Achse
+/- 210
mm
W-Achse
-30° ~ 210°
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
40
m/min
Z-Achse
50
m/min
Y-Achse
40
m/min
W-Achse
8
m/min
Reitstock
Aufnahme
MK4
Reitstockverfahrweg
807
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
26,21
KVA
Maschinengewicht, ca.
9.200
kg
Maschinenmaße (L x B x H), ca.
3,00 x 2,50 x 2,50
m
Zubehör
Normalzubehör

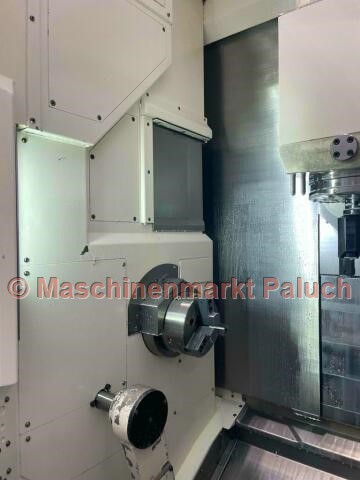

- Hydr. KITAGAWA Dreibackenfutter BB-206, Durchmesser 169 mm
- B – Achse (0,0001° Positionierung)
- C – Achse (0,0001°)
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters für Hauptspindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – gesteuerter Reitstock
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Umkehrzeit-Vorschub G93
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- 3D-Koordinaten-Umwandlung
- MAZACC-2D Software Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- CARDBUS-Schnittstelle
- LAN-Schnittstelle
- USB-Schnittstelle
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Intelligent Maintenance Support
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 72 Werkzeuge (CAPTO C6)
- autom. Teilefänger mit Auffangschale
- Hochdruckkühlung 15 bar incl. simultaner Flutkühlung 5 bar
- 3 Lampen zur Anzeige des Bearbeitungszustandes
- Frässpindel synchronisiertes Gewindeschneiden
- MAYFRAN Späneförderer, Auswurf seitlich
