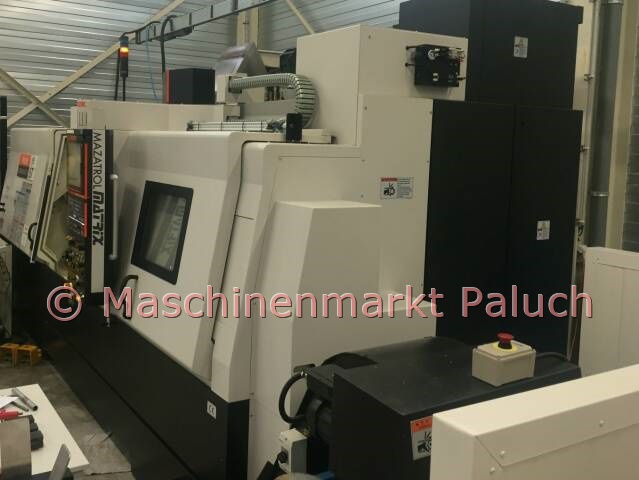

MAZAK Integrex 300 IV ST x 1500

Objektnummer
1479
Maschinenart
CNC-Drehmaschine
Baujahr
2007
Steuerung
Mazatrol Matrix MT

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
850 mm
Stangenarbeiten bis Durchmesser
77 mm
Max. Drehlänge
1.524 mm

Hauptspindel

Drehzahlbereich
35 – 4.000 U/min
Hauptantriebsleistung
30 kW
Max. Drehmoment
724 Nm
Spindelnase
A2 – 8 Zoll
Spindelbohrung
88 mm
Spindelpositionierung C-Achse
0,0001 °

Zweite Spindel

Drehzahlbereich
35 – 4.000 U/min
Antriebsleistung
26 kW
Max. Drehmoment
500 Nm
Spindelbohrung
88 mm
Indexierung
0,0001 °

Frässpindel

Drehzahlbereich
15 – 12.000 U/min
Antriebsleistung
18,5 kW
Max. Drehmoment
119 Nm
Werkzeugaufnahme
CAPTO C6

Werkzeugmagazin

Anzahl der Werkzeugplätze
80
Max. Werkzeuggewicht
10 kg
max. Werkzeugdurchmesser
90 mm
- bei freier Nebenstelle
125 mm
Max. Werkzeuglänge
400 mm

Unterer Revolver

Anzahl der Werkzeugplätze
9

Verfahrwege

X-Achse
630 mm
X2-Achse
230 mm
Z-Achse
1.585 mm
Z2-Achse
1.530 mm
Y-Achse
230 mm
W-Achse
1.530 mm
B-Achse
225° mm

Verfahrgeschwindigkeit

Eilgang:
X/X2-Achse
38 m/min
Z/Z2-Achse
38 m/min
Y-Achse
26 m/min
W-Achse
30 m/min
C-Achse
555 U/min

Vorschubbereich

X/X2/Y/Z/Z2-Achse
0 - 2.000 mm/min

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
92 KVA
Maschinengewicht, ca.
13.400 kg
Maschinenmaße (L x B x H), ca.
5,10 x 2,60 x 2,80 m

Zubehör

Normalzubehör

  • Hydr. Dreibackenfutter für Hauptspindel, Durchmesser 254 mm
  • Hydr. Dreibackenfutter für Gegenspindel, Durchmesser 254 mm
  • B-Achse (0,0001° Positionierachse)
  • C-Achse (0,0001° Hauptspindel)
  • Y-Achse
  • Luftblaseinrichtung Gegenspindel
  • Spindelorientierung an zweiter Spindel
  • Synchronisation der Haupt- und Gegenspindel
  • Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • Vordertürverriegelung
  • komplette Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Anwendermakro (600 Variablen)
  • MAZAK Gewindebohr-/Bohrzyklus
  • Tornado in EIA/ISO
  • EIA/ISO Eingabefunktion
  • Zusätzliche EIA/ISO-Funktionen
  • Umkehrzeit-Vorschub G93
  • Wahlweiser Halt (optionaler Stop)
  • MAZACC-2D Software
  • Werkstückformkompensation
    Zusätzliche Werkstückkoordiantensysteme 300 Stück
  • Gewindeschneidfunktion
  • Polarkoordinateneingabe (G122)
  • Zeichnungsdaten-Direkteingabefunktion
  • EIA/ISO-Bohrzyklen
  • CARDBUS-Schnittstelle
  • LAN-Schnittstelle
  • USB-Schnittstelle
  • BAZ Bearbeitungszyklen
  • Schnittstelle für IC Speicherkarte
  • Aktive Vibrationskontrolle
  • Intelligentes Wärmeschild
  • Intelligentes Gefahrenschild
  • MAZAK Sprachunterstützung
  • Virtuelle Bearbeitung
  • Dokumentation

Sonderzubehör

  • LNS Kurzstangenlademagazin, Modell Quick Load Servo III
  • Werkzeugmagazin für 80 Werkzeuge (CAPTO C6)
  • Interface für Stangenlademagazin
  • Gegenspindel mit C – Achse 0,0001 Grad
  • Hochdruckkühlung durch die Frässpindel 35 bar
  • Überlast-Überwachungssystem
  • Frässpindel synchronisiertes Gewindeschneiden
  • EIA/ISO 5-Achs-Simultanbearbeitung
  • Zylinder (G07) + Polarkoordinaten- (G12.1) Eingabefunktion EIA/ISO
  • Formkompensation für rotierende Achsen
  • Vorbereitung für Werkstückmeßsystem MP-10
  • MAYFRAN Späneförderer, Auswurf seitlich
