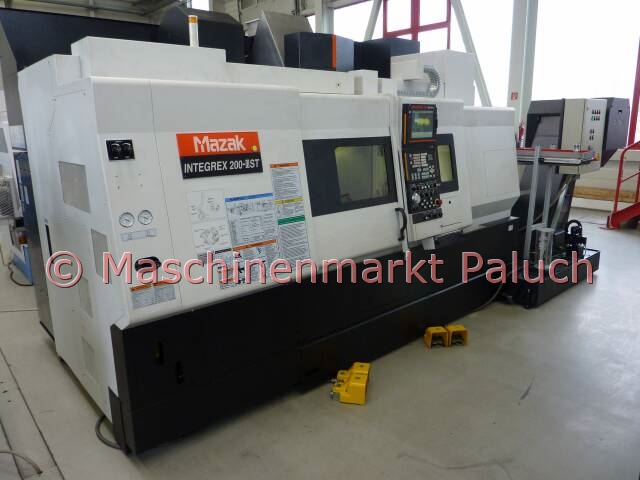

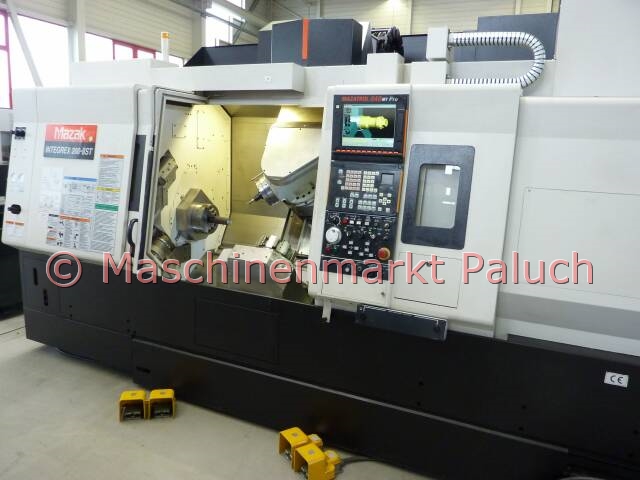

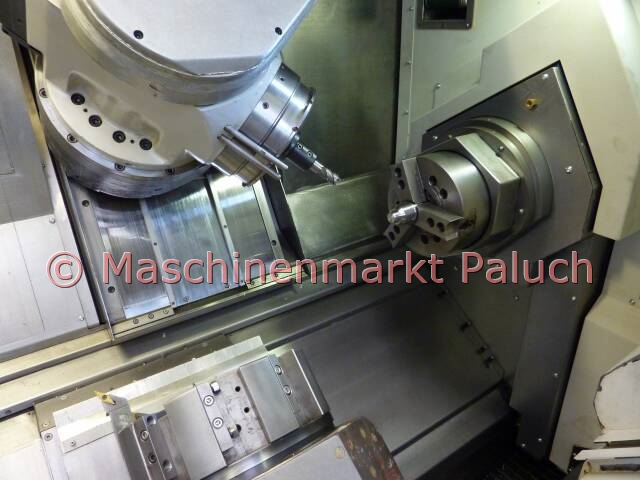

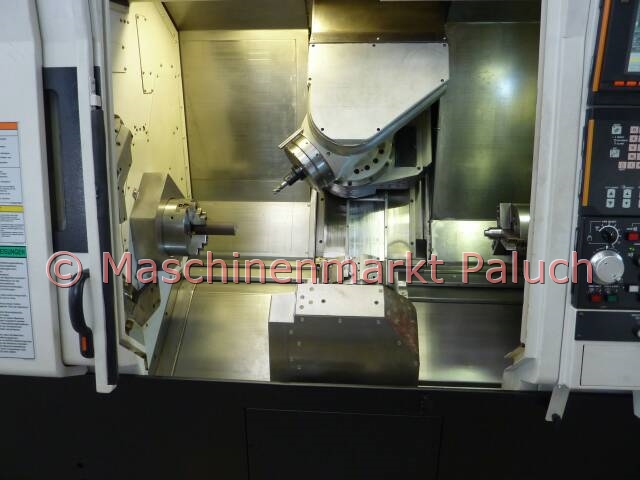

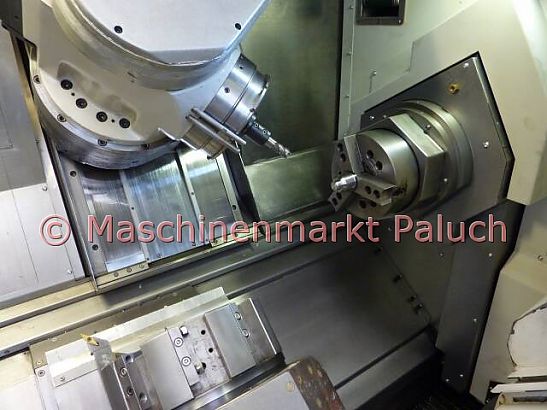

MAZAK Integrex 200 III ST x 1000
Objektnummer
1395
Maschinenart
CNC-Drehmaschine
Baujahr
2005
Steuerung

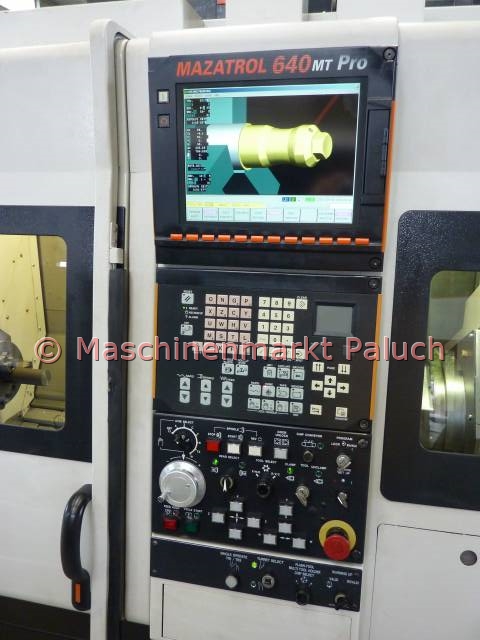

Mazatrol PC Fusion CNC 640MT Pro
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
660
mm
Max. Drehdurchmesser
660
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35 – 4.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
349
Nm
Spindelnase
A2 – 6
Zoll
Spindelpositionierung C-Achse
0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 5.000
U/min
Antriebsleistung
18,5
kW
Max. Drehmoment
326
Nm
Indexierung
0,0001
°
Angetriebene Werkzeuge
Drehzahlbereich
15 – 12.000
U/min
Antriebsleistung
15
kW
Max. Drehmoment
120
Nm
Werkzeugaufnahme
CAPTO C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
40
Max. Werkzeuggewicht
10
kg
max. Werkzeugdurchmesser
90
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
300
mm
Unterer Revolver
Anzahl der Werkzeugplätze
9-fach/18 Positionen
Verfahrwege
X-Achse
580
mm
X2-Achse
150
mm
Z-Achse
1.045
mm
Z2-Achse
1.010
mm
Y-Achse
+/- 80
mm
W-Achse
1.050
mm
B-Achse
-30° bis +195°
mm
Verfahrgeschwindigkeit
Eilgang:
X/X2-Achse
38
m/min
Z/Z2-Achse
38
m/min
Y-Achse
26
m/min
W-Achse
26
m/min
C-Achse
400
U/min
Vorschubbereich
X/X2/Y/Z/Z2-Achse
0 - 8.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
66
KVA
Maschinengewicht, ca.
10.200
kg
Maschinenmaße (L x B x H), ca.
3,90 x 2,20 x 2,60
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter für Hauptspindel B-208, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter für 2te Spindel B-208, Durchmesser 210 mm
- B-Achse (0,0001° Positionierachse)
- C-Achse (0,0001°)
- Y-Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- BAZ Bearbeitungszyklen
- Navigations Überwachungsanzeige
- Schnittstelle für IC Speicherkarte
- 3,5" Diskettenlaufwerk
- Werkzeugstandzeitüberwachung
- Schnittstelle für MSK
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 40 Werkzeuge (CAPTO C6)
- Hauptspindel mit Stangendurchlaß 64 mm
- Fertigteil-Entladung (Förderband)
- C – Achse Gegenspindel, Eingabegenauigkeit 0,0001 Grad
- Optionspaket 5-Achsen Simultanbearbeitung (640 MT Pro), Inhalt des Pakets:
- Synchrones Gewindeschneiden
- MAZACC-2D
- EIA/ISO Anwendermakro (100 Variablen G65-G67)
- EIA/ISO Anwendermakro gemeinsame Variablen (600)
- EIA/ISO Eingabefunktion
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl Werkstückkoordinatensystem
- Zeichnungsdaten Direkteingabefunktion
- Software für 5-Achsen Simultanmodus
- Werkzeuglängenkompensation
- Voll programmierbare B-Achse 0,0001°
- Autom. Ein-/Ausschalten einschl. Warmlauffunktion
- Anzeigelampe für Bearbeitungsende
- Steigungsfehlerkompensation (X, Y, Z)
- Spannkraftregulierung des Futters in 2 Stufen (Hauptspindel)
- Software zum Abwälzfräsen
- Autom. Vordertür (Öffnen/Schließen)
- Autom. Ein-/ Ausschalten einschl. Warmlauffunktion
- Gegenläufige Synchronisation der Dreh- und Frässpindel
- Interface-Kit für Roboter Robax
- Vorbereitung für Mehrfachhalter und FLASH TOOL
- Kühlung durch die Spindel (Gegenspindel)
- Zusätzliche M-Funktionen (2 Stück)
- MAYFRAN ConSep 2000 Anlage bestehend aus: Späneförderer, Hochdruckkühlung 15 bar, Kühlmittel reinigen mit Filteranlage
