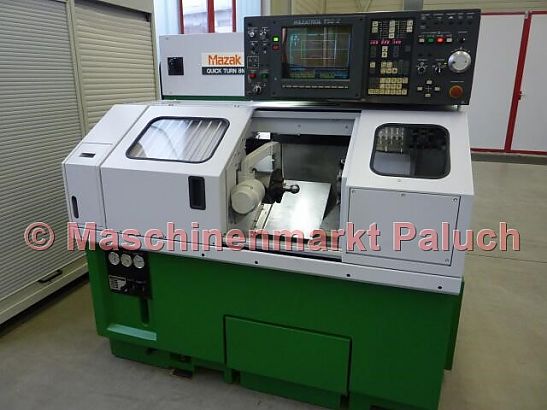

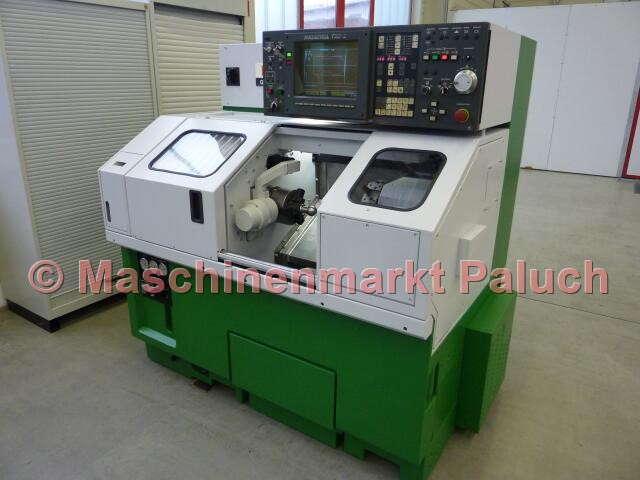

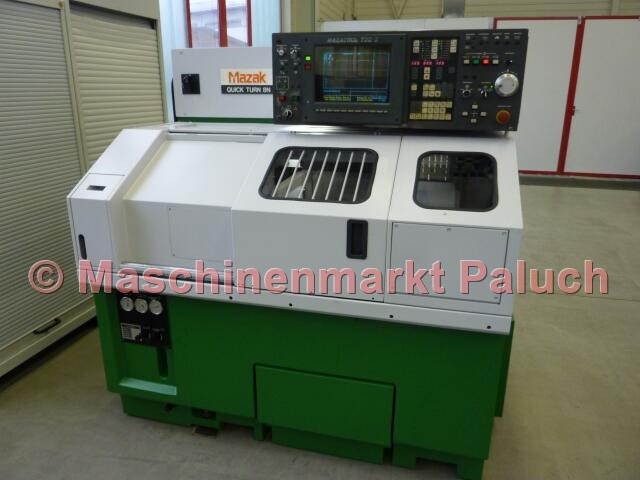

MAZAK Quick Turn 8N Universal

Objektnummer
1503
Maschinenart
CNC-Drehmaschine
Baujahr
1990
Steuerung

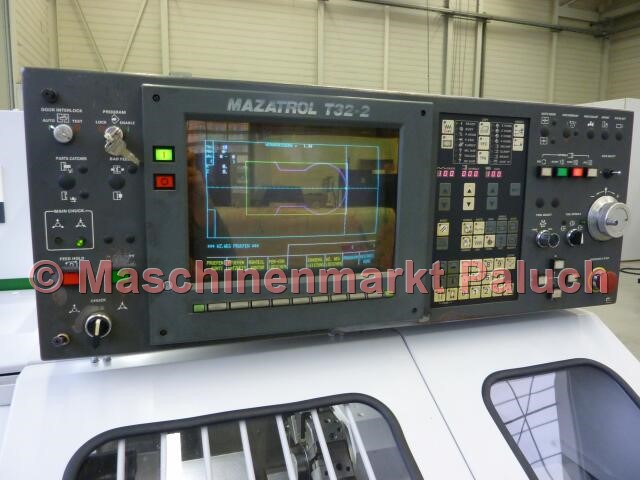

Mazatrol T-32/2

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
300 mm
Max. Drehdurchmesser
160 mm
Max. Drehlänge
250 mm
Stangenarbeiten bis Durchmesser
40 mm

Hauptspindel

Drehzahlbereich
60 - 6000 U/min
Hauptantriebsleistung
7,5 kW
Spindelnase
A2 - 5 Zoll
Spindelbohrung
50 mm

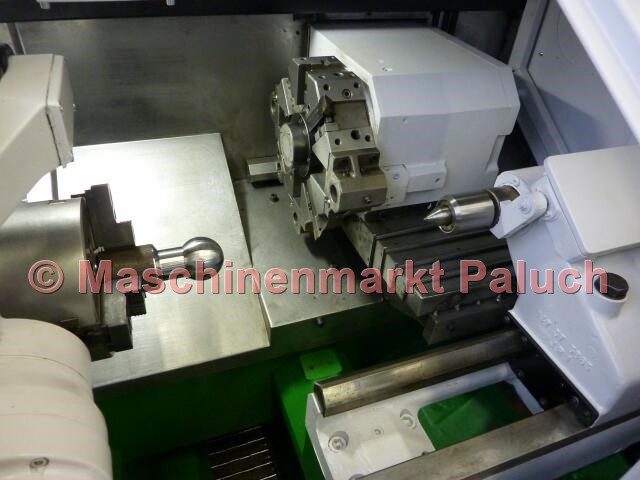

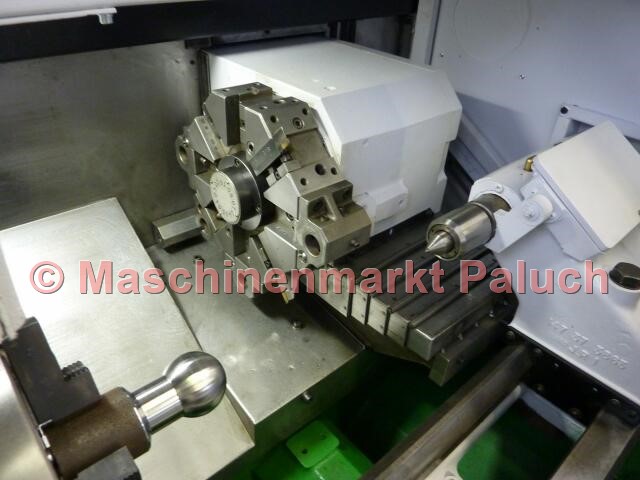

Werkzeugrevolver

Anzahl der Werkzeugplätze
8

Verfahrwege

X-Achse
100 mm
Z-Achse
290 mm

Verfahrgeschwindigkeit

X/Z-Achse
30 m/min
X/Z-Achse
0 - 5.000 mm/min

Reitstock

Aufnahme
MK 4
Reitstockverfahrweg
364 mm
Pinolenhub
75 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
22,4 KVA
Maschinengewicht, ca.
2.700 kg
Maschinenmaße (L x B x H), ca.
1,90 x 1,30 x 1,75 m

Zubehör

Normalzubehör

  • Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • Manueller Reitstock
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • Schalter an Bedientafel für Öffnen/Schließen des Futters
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Schnittstelle für MAZAK Mikro Disk und MSK
  • Vordertürverriegelung über Endschalter
  • kompl. Kühlmitteleinrichtung
  • Arbeitsraumbeleuchtung
  • Dokumentation

Sonderzubehör

  • Knoll Späneförderer, Auswurf nach hinten
  • Diverse Werkzeughalter für 8-fach Revolver
