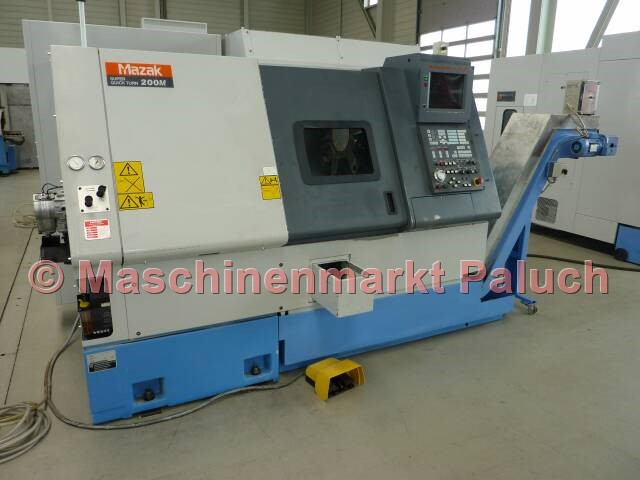

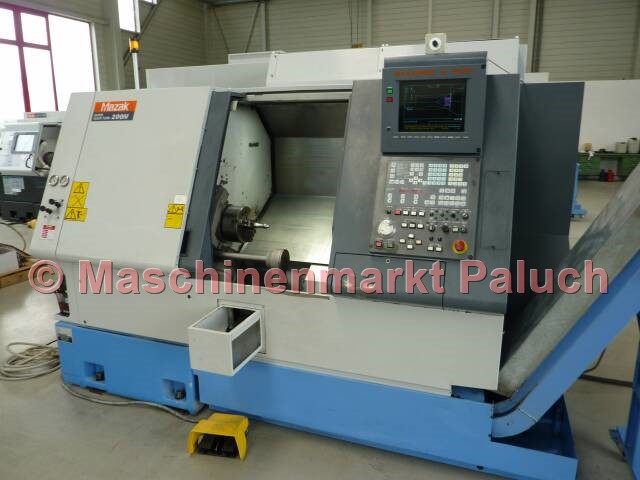

MAZAK Super Quick Turn 200M Universal 500
Objektnummer
1466
Maschinenart
CNC-Drehmaschine
Baujahr
1998
Steuerung

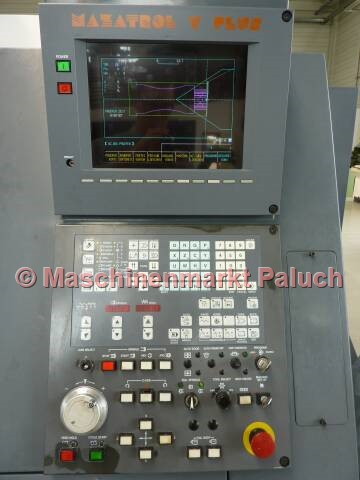

Mazatrol T – Plus mit Farbgrafikbildschirm
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
300
mm
Max. Drehlänge
538
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°

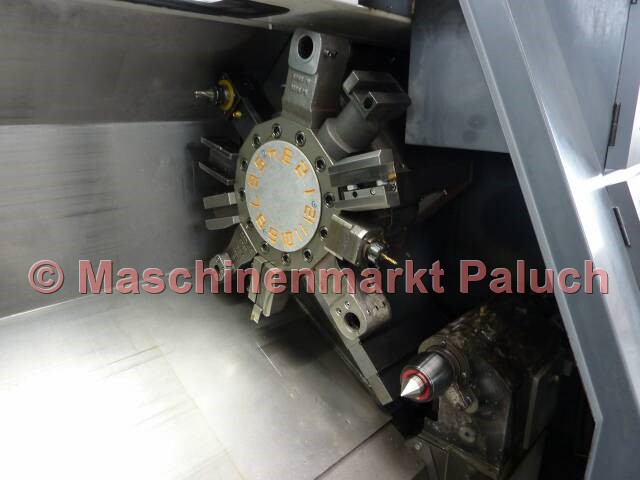

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
120-4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
190
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
0-5.000
mm/min
C-Achse
1-2.000
°/min
Reitstock
Pinolenhub
150
mm
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
35
KVA
Maschinengewicht, ca.
ca. 4.850
kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,70 x 2,20
m
Zubehör
Normalzubehör

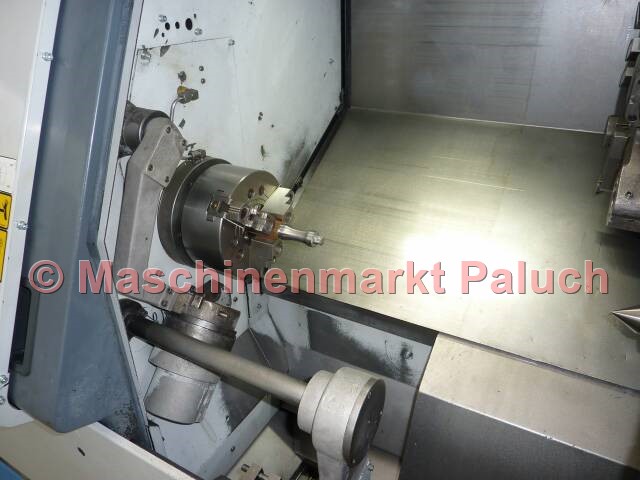

- Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Graphisch dynamische Prozessimulation
- Werkzeugstandzeitüberwachung
- Schnittstelle für MAZAK Mikro Disk und MSK
- Dokumentation
Sonderzubehör
- autom. Teilefänger mit Auffangschale
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- Hochdruckkühlung

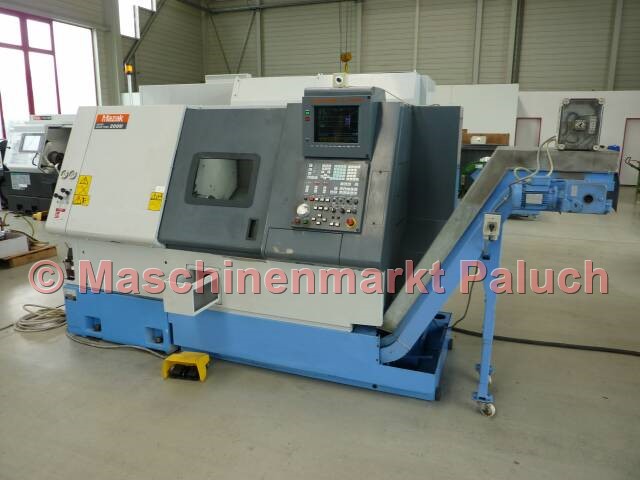

- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
