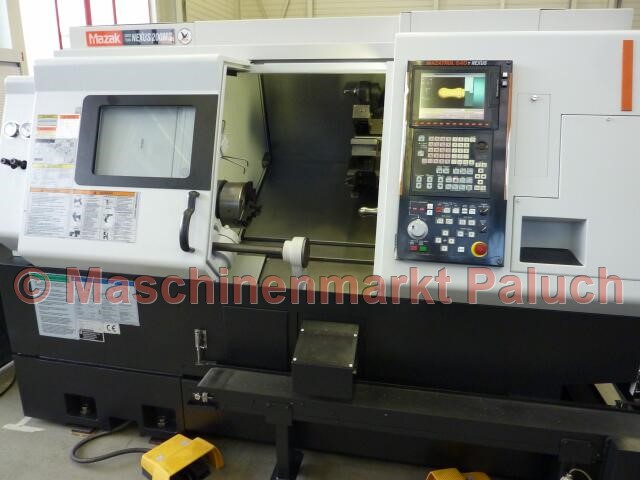

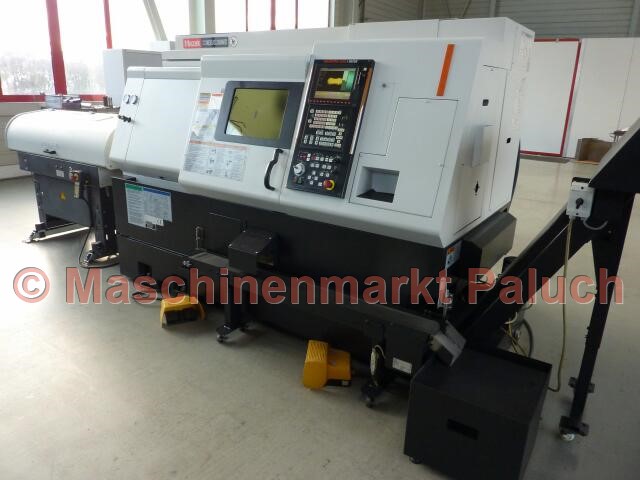

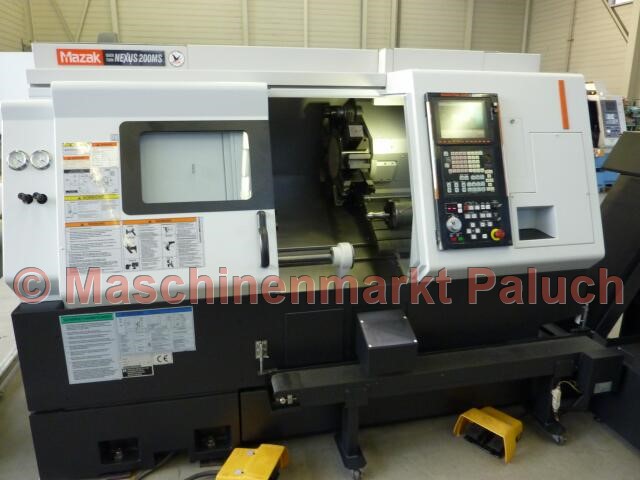

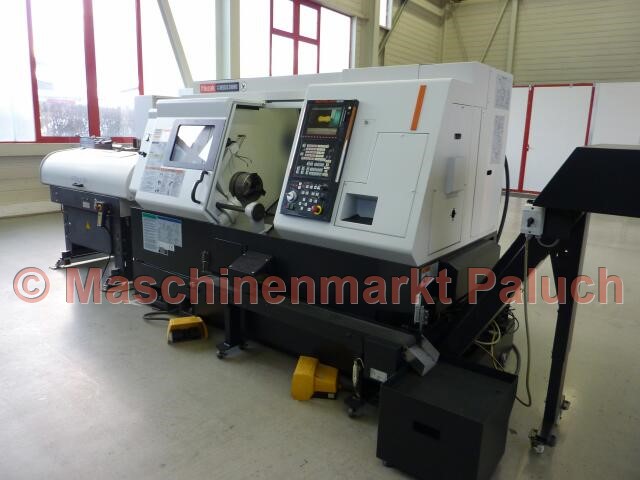

MAZAK Quick Turn Nexus 200MS

Objektnummer
1537
Maschinenart
CNC-Drehmaschine
Baujahr
2005
Steuerung

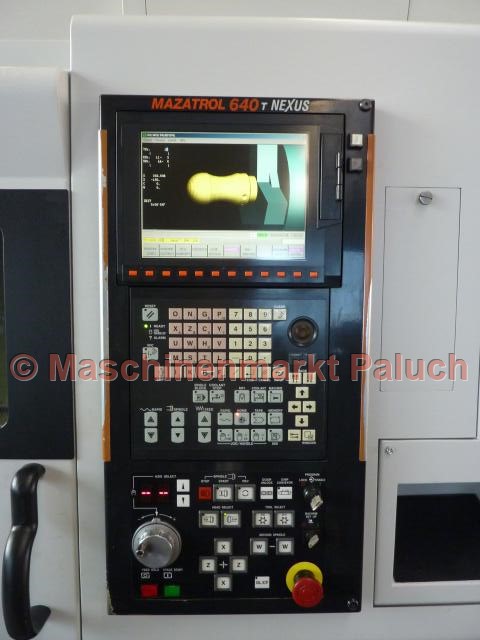

Mazatrol 640T Nexus

Technische Daten

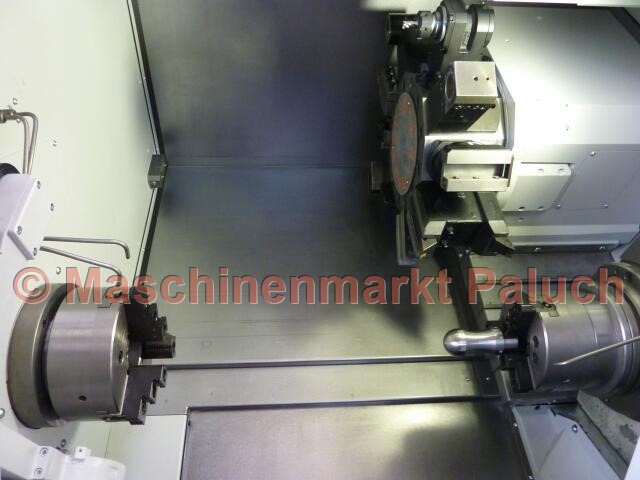

Arbeitsraum

Max. Schwingdurchmesser
675 mm
Max. Drehdurchmesser
380 mm
Max. Drehlänge
511 mm
Stangenarbeiten bis Durchmesser
65 mm

Hauptspindel

Drehzahlbereich
35 – 5.000 U/min
Hauptantriebsleistung
26 kW
Max. Drehmoment
350 Nm
Spindelnase
A2-6 Zoll
Spindelbohrung
76 mm
Spindelpositionierung C-Achse
0,001 °

Zweite Spindel

Drehzahlbereich
35 – 6.000 U/min
Antriebsleistung
10 kW
Max. Drehmoment
75 Nm
Indexierung
0,001 °

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
25 – 4.500 U/min
Antriebsleistung
5,5 kW
Max. Drehmoment
35 Nm

Verfahrwege

X-Achse
230 mm
Z-Achse
575 mm

Verfahrgeschwindigkeit

X-Achse
30 m/min
Z-Achse
33 m/min

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
46,2 KVA
Maschinengewicht, ca.
5.100 kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,80 x 1,85 m

Zubehör

Normalzubehör

  • Hydr. KITAGAWA Dreibackenfutter BB-208 für Hauptspindel, Durchmesser 210 mm
  • Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C-Achse
  • Spindelorientierung an zweiter Spindel
  • Synchronisation der Haupt- und Zweitspindel
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • Vordertürverriegelung
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • synchrones Gewindeschneiden für angetriebene Werkzeuge
  • PCMCIA Schnitstelle
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • 3,5" Diskettenlaufwerk
  • Schnittstelle für MAZAK DATA TRANSFER
  • Dokumentation

Sonderzubehör

  • FMB Kurzstangenlademagazin, Modell: SL-80/1200/B
  • Interface für Stangenlademagazin
  • autom. Teilefänger mit Auffangschale
  • Werkstücktransportband für automatischen Teilefänger
  • Synchrones Gewindeschneiden für angetriebene Werkzeuge
  • Hochdruckkühlung
  • MAYFRAN Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
