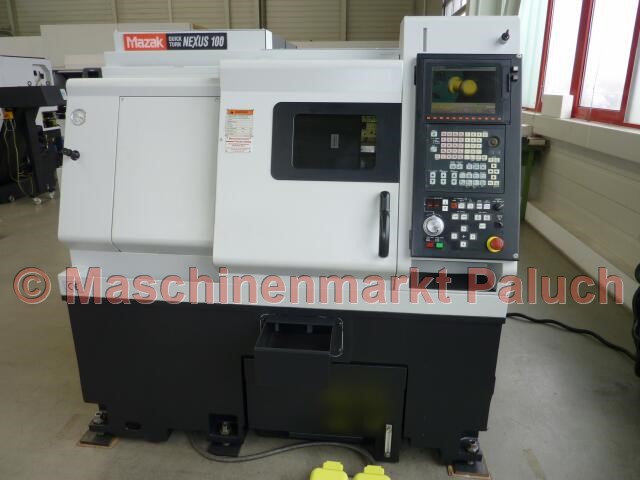

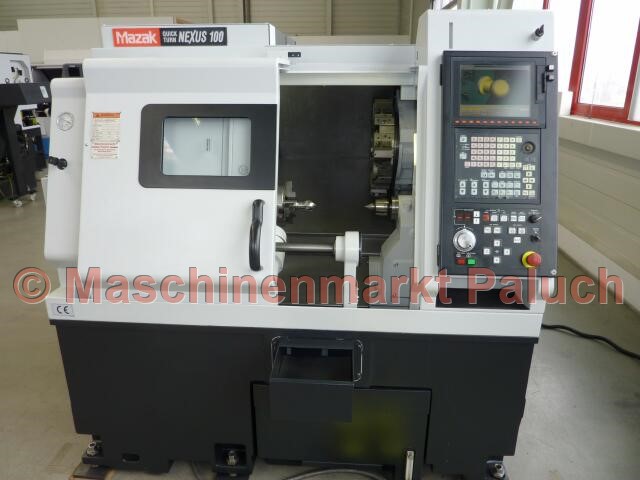

MAZAK Quick Turn Nexus 100
Objektnummer
1599
Maschinenart
CNC-Drehmaschine
Baujahr
2006
Steuerung

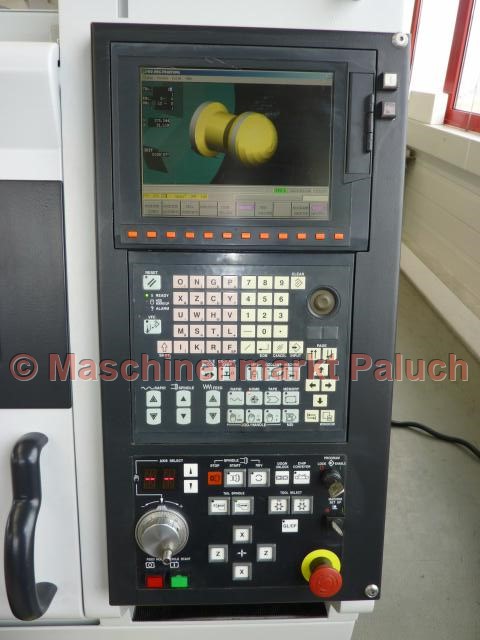

Mazatrol 640T Nexus
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
550
mm
Max. Drehdurchmesser
280
mm
Max. Drehlänge
309
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35 – 6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
161
Nm
Spindelnase
A2-5
Zoll
Spindelbohrung
61
mm

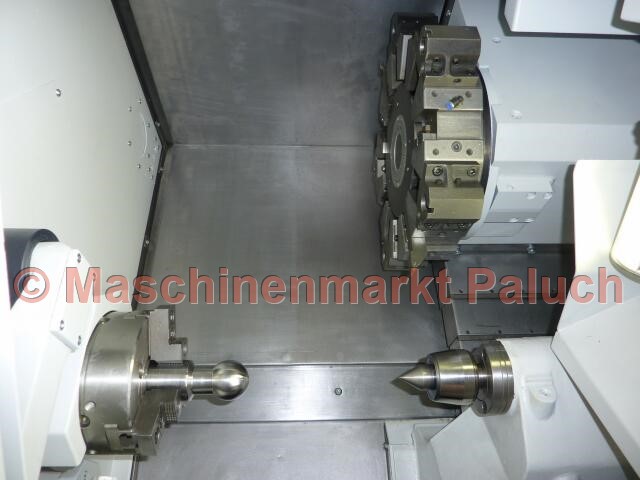

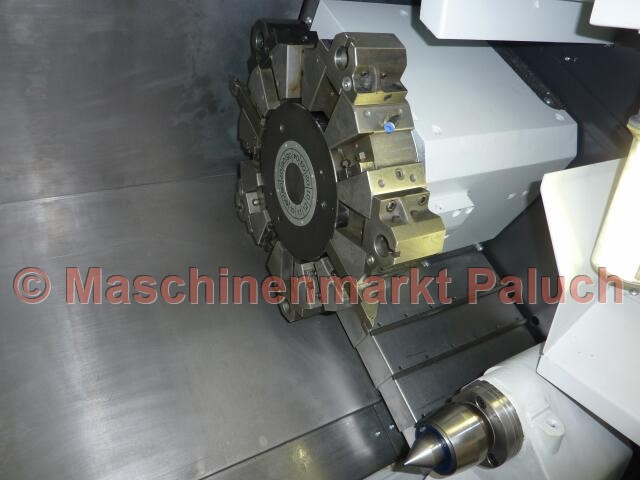

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
330
mm
Verfahrgeschwindigkeit
X-Achse
30
m/min
Z-Achse
33
m/min
Reitstock
Aufnahme
MK 4
Reitstockverfahrweg
350
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
18
KVA
Maschinengewicht, ca.
3.300
kg
Maschinenmaße (L x B x H), ca.
1,75 x 1,65 x 1,85
m
Zubehör
Normalzubehör

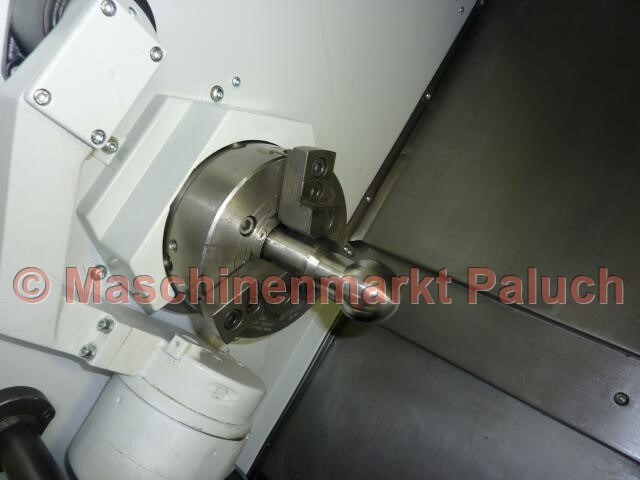

- Hydr. KITAGAWA Dreibackenfutter BB-206, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnitstelle
- 3,5" Diskettenlaufwerk
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZAK DATA TRANSFER
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Hauptspindel mit Spindeldurchlass 51 mm
- CNC Optionspaket EIA/ISO
- verstärkte Kühlmittelpumpe
- CROMAR Späneförderer
- diverse Werkzeughalter für 12-fach Revolver
