Ihr Spezialist für gebrauchte MAZAK-Maschinen

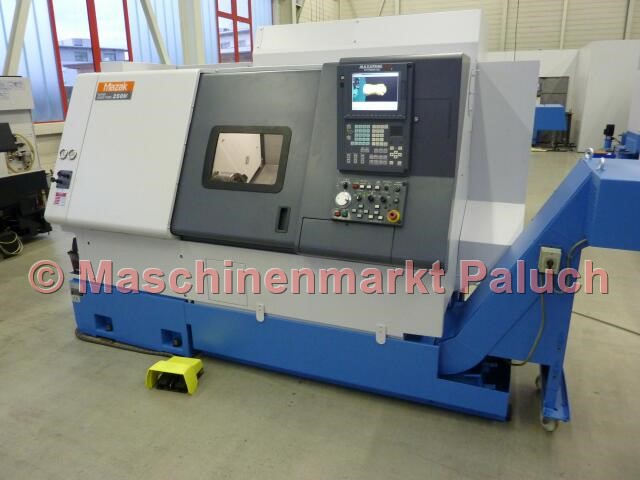

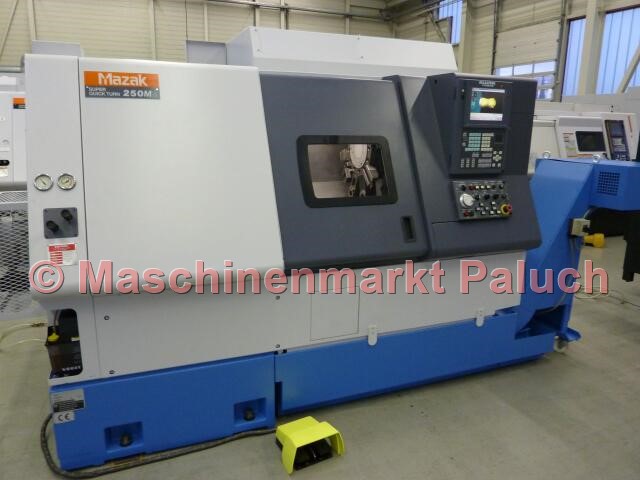

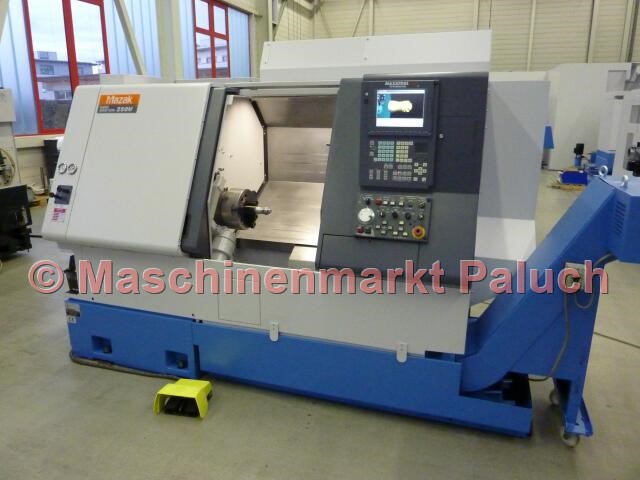

MAZAK Super Quick Turn 250M Universal 500

Objektnummer
1505
Maschinenart
CNC-Drehmaschine
Baujahr
1999
Steuerung

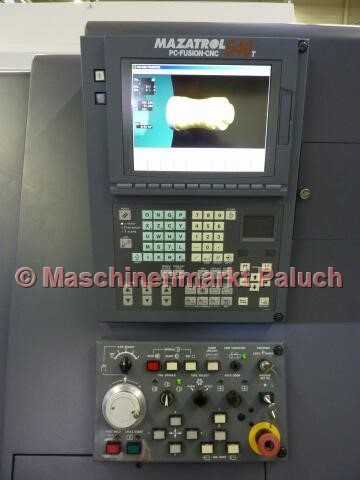

Mazatrol PC Fusion CNC 640T

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
525 mm
Max. Drehdurchmesser
350 mm
Max. Drehlänge
497 mm
Stangenarbeiten bis Durchmesser
64 mm

Hauptspindel

Drehzahlbereich
35-4.000 U/min
Hauptantriebsleistung
18,5 kW
Max. Drehmoment
350 Nm
Spindelnase
A2-6 Zoll
Spindelbohrung
76 mm
Spindelpositionierung C-Achse
0° - 360°/0,001 °

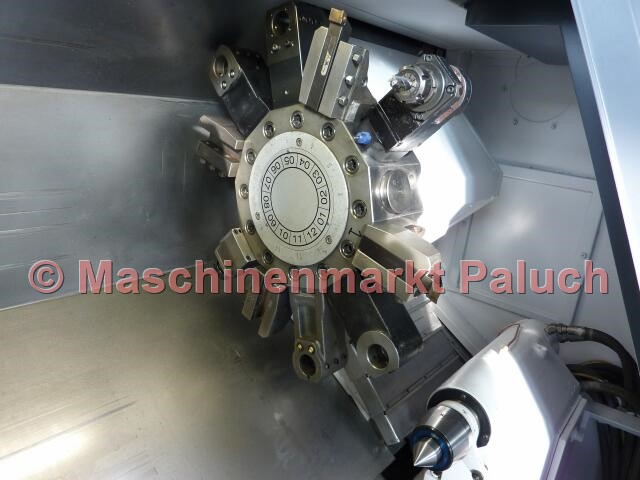

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
120-4.500 U/min
Antriebsleistung
3,7 kW
Max. Drehmoment
35 Nm

Verfahrwege

X-Achse
190 mm
Z-Achse
575 mm

Verfahrgeschwindigkeit

Eilgang:
X/Z-Achse
30 m/min
C-Achse
400 U/min
Vorschubbereich:
X/Z-Achse
0-5.000 mm/min
C-Achse
1 - 2.000 °/min

Reitstock

Pinolenhub
150 mm
Aufnahme
MK 5
Reitstockverfahrweg
400 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
35 KVA
Maschinengewicht, ca.
ca. 5.050 kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,80 x 2,20 m

Zubehör

Normalzubehör

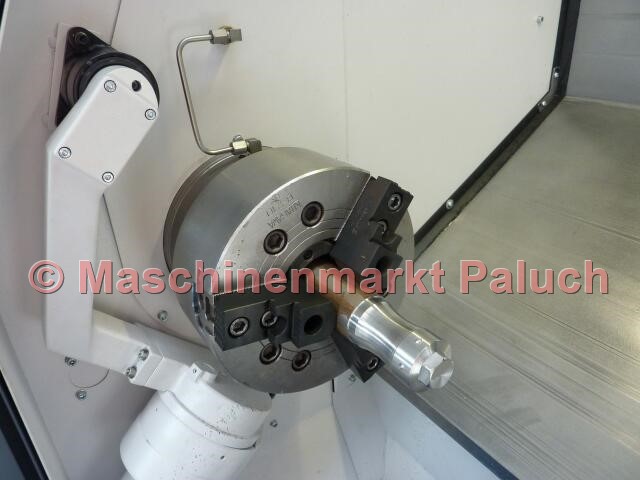

  • Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C - Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock
  • Vordertürverriegelung über Endschalter
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • PCMCIA Schnittstelle
  • Schnittstelle für IC Speicherkarte
  • Schnittstelle für MAZATROL DATA TRANSFER
  • Dokumentation

Sonderzubehör

  • synchrones Gewindeschneiden für angetriebene Werkzeuge
  • Hochdruckkühlung
  • Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
