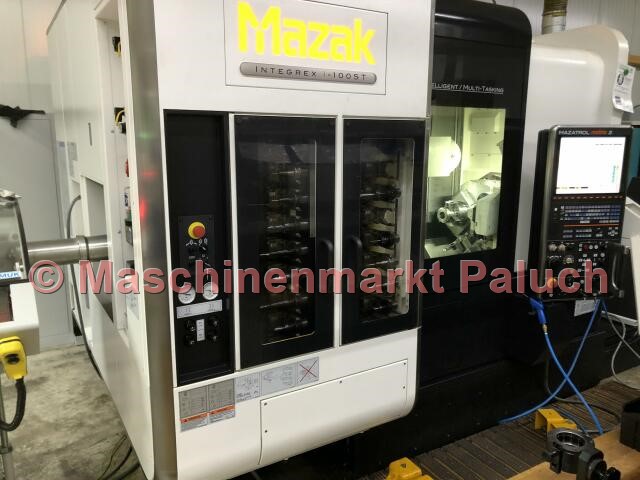

MAZAK Integrex i-100ST
Objektnummer
1506
Maschinenart
CNC-Drehmaschine
Baujahr
2016

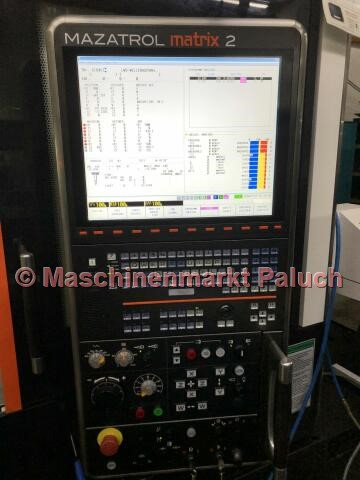

Steuerung
Mazatrol MATRIX II
Technische Daten

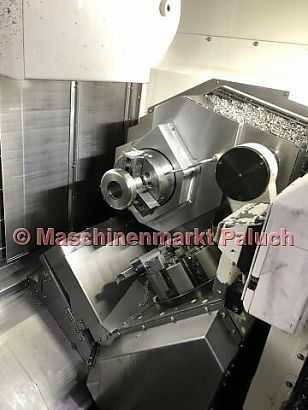

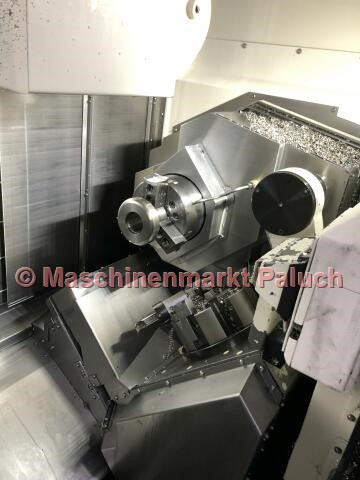

Arbeitsraum
Max. Schwingdurchmesser
530
mm
max. Bearbeitungsdurchmesser oberer Revolver
500
mm
max. Bearbeitungsdurchmesser unterer Revolver
400
mm
Stangenarbeiten bis Durchmesser
65
mm
Max. Drehlänge
854
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
143
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0,0001
°

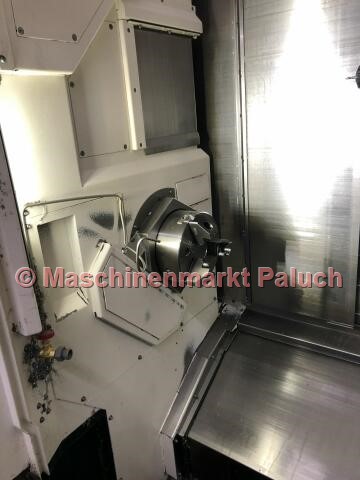

Zweite Spindel
Drehzahlbereich
35 – 6.000
U/min
Hauptantriebsleistung
11
kW
Indexierung
0,001
°

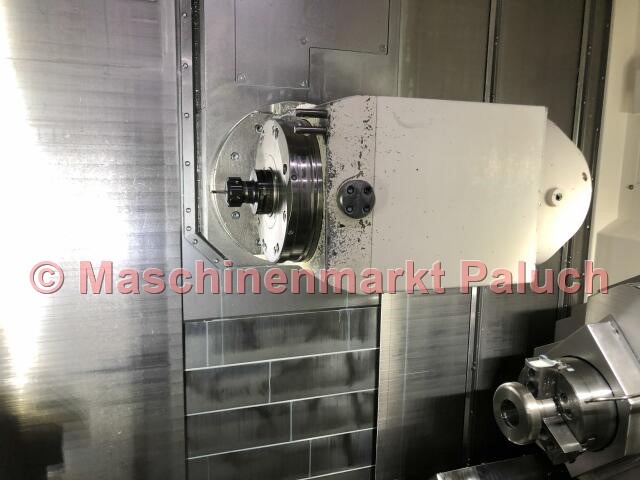

Angetriebene Werkzeuge
Ausführung der Dreh-/Frässpindel:
Einzelspindel mit ATC
Werkzeugaufnahme
CAPTO C6
Drehzahlbereich
35-12.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
27,5
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
72
Max. Werkzeuggewicht
4
kg
Max. Werkzeuglänge
250
mm
Unterer Revolver
Anzahl der Werkzeugplätze
9
Verfahrwege
X-Achse
450
mm
Z-Achse
904
mm
Y-Achse
+/- 210
mm
X2-Achse
220
mm
Z2-Achse
903
mm
W-Achse
903
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
40
m/min
Z-Achse
40
m/min
Y-Achse
40
m/min
X/X2-Achse
40
m/min
Z/Z2-Achse
40
m/min
W-Achse
30
m/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
40
KVA
Maschinengewicht, ca.
10.500
kg
Maschinenmaße (L x B x H), ca.
2,50 x 3,00 x 2,50
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter für Hauptspindel BB-208, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter für 2te Spindel BB-208, Durchmesser 210 mm
- B – Achse (0,0001° Positionierung)
- C – Achse Hauptspindel (0,0001°)
- Y – Achse
- Luftblaseinrichtung am Futter an der Gegenspindel
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Schraubenlinieninterpolation
- 3D-Werkzeugkorrektur
- Werkstückkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- MAZACC-2D Software
- Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion (G33)
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- CARDBUS-Schnittstelle
- LAN-Schnittstelle
- USB-Schnittstelle
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Intelligent Maintenance Support
- Dokumentation
Sonderzubehör
- IRCO Kurzstangenlademagazin, Modell ILS-MUK-7016III
- Werkzeugmagazin für 72 Werkzeuge (CAPTO C6)
- Hauptspindel mit Spindeldurchlaß 65 mm
- Interface für Stangenlademagazin
- Kühlmittelzufuhr durch Gegenspindel
- Hochdruckkühlung 70 bar
- Frässpindel synchronisiertes
- Gewindeschneiden
- Eilgang-konstanter Neigungswinkel bei Bewegung
- 5-Achsen-Bearbeitung Basispaket
- 3 Lampen zur Anzeige des Bearbeitungszustandes
- Gegenspindel mit C – Achse
- Vorbereitung für Mehrfach- und Flash Tool-Werkzeughalter
- Autom. Ausschalten über Schutzschalterauslösung
- Vorbereitung MAZAK Monitoring System B
- MAYFRAN Späneförderer, Auswurf seitlich
