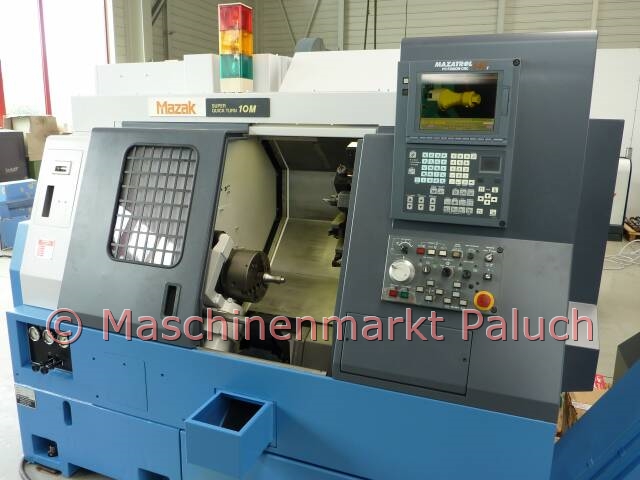

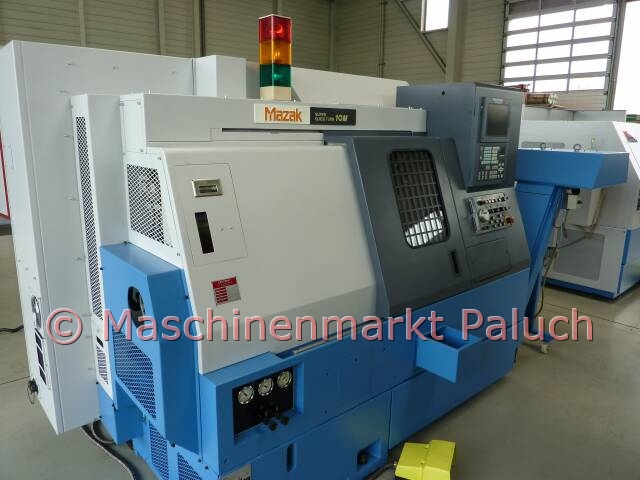

MAZAK Super Quick Turn 10M

Objektnummer
1399
Maschinenart
CNC-Drehmaschine
Baujahr
2000
Steuerung
Mazatrol PC Fusion CNC 640T

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
435 mm
Max. Drehdurchmesser
230 mm
Max. Drehlänge
305 mm
Stangenarbeiten bis Durchmesser
42 mm

Hauptspindel

Drehzahlbereich
35-6.000 U/min
Hauptantriebsleistung
11 kW
Max. Drehmoment
96 Nm
Spindelnase
A2 – 5 Zoll
Spindelbohrung
52 mm
Spindelpositionierung C-Achse
0° – 360°/0,001 °

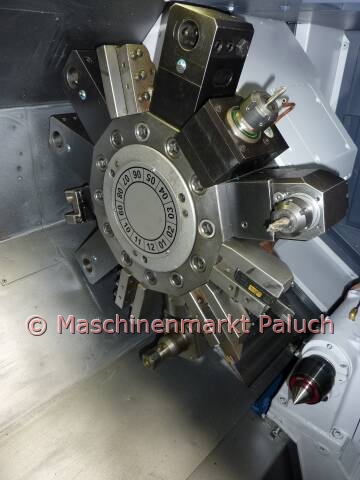

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
120-3.000 U/min
Antriebsleistung
2,2 kW
Max. Drehmoment
20,6 Nm

Verfahrwege

X-Achse
160 mm
Z-Achse
360 mm

Verfahrgeschwindigkeit

Eilgang:
X/Z-Achse
30 m/min
C-Achse
400 U/min

Vorschubbereich

X/Z-Achse
0 - 5.000 mm/min
C-Achse
1 - 2.000 °/min

Reitstock

Pinolenhub
75 mm
Aufnahme
MK 4
Reitstockverfahrweg
275 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
32 KVA
Maschinengewicht, ca.
ca. 3.600 kg
Maschinenmaße (L x B x H), ca.
2,50 x 1,50 x 1,90 m

Zubehör

Normalzubehör

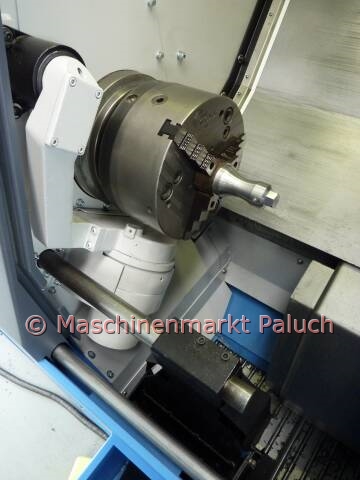

  • Hydr. SMW Dreibackenfutter KNC-N-210, Durchmesser 210 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C – Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • Reitstock
  • Vordertürverriegelung
  • Kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • PCMCIA Schnittstelle
  • Schnittstelle für IC Speicherkarte
  • Schnittstelle für MAZATROL DATA TRANSFER
  • Arbeitsraumbeleuchtung
  • Dokumentation

Sonderzubehör

  • Interface für Stangenlademagazin
  • autom. Teilefänger mit Auffangschale
  • NC-programmierbarer Reitstock
  • Anzeigelampe für Bearbeitungszustand
  • Hochdruckkühlung
  • MAYFRAN Späneförderer, Auswurf seitlich
  • 10 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
