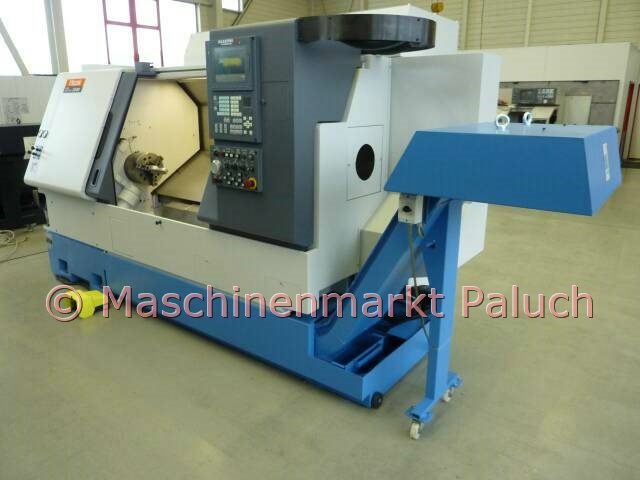

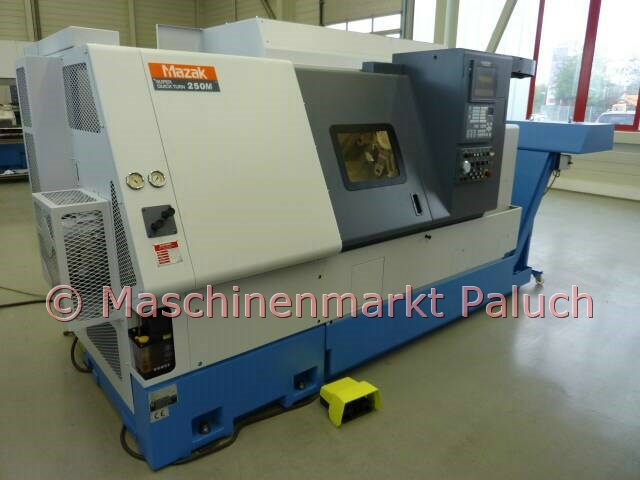

MAZAK Super Quick Turn 250M Universal 1000
Objektnummer
1381
Maschinenart
CNC-Drehmaschine
Baujahr
2000
Steuerung

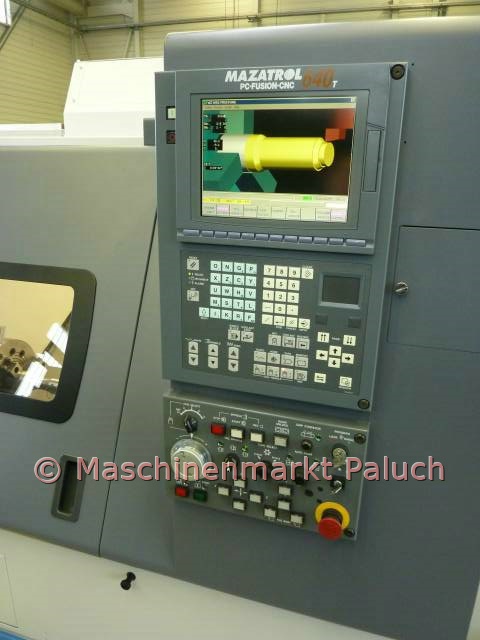

Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
300
mm
Max. Drehlänge
497
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0,001
°

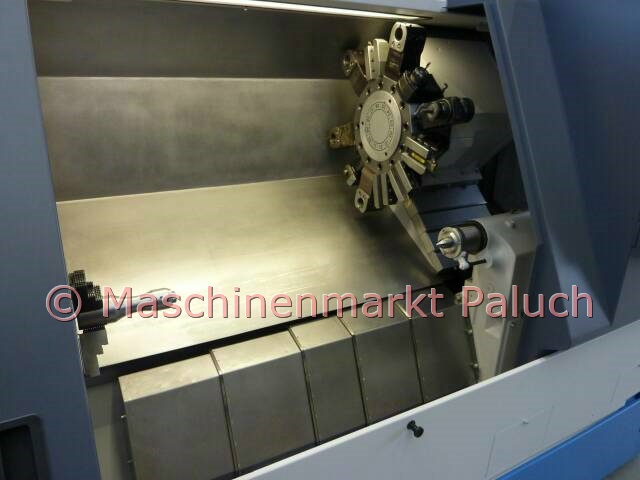

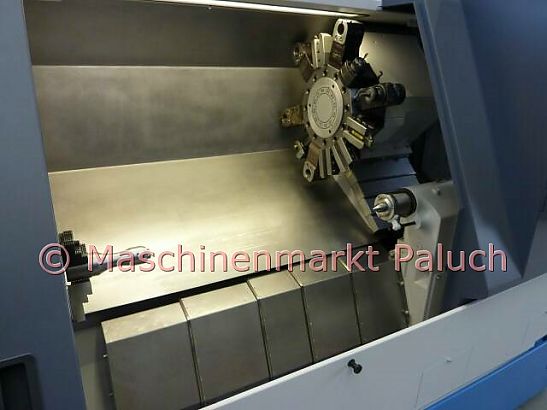

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
120-4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
190
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
30
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
0 - 5.000
mm/min
C-Achse
1 - 2.000
°/min
Reitstock
Pinolenhub
150
mm
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
35
KVA
Maschinengewicht, ca.
ca. 5.050
kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,70 x 2,20
m
Zubehör
Normalzubehör

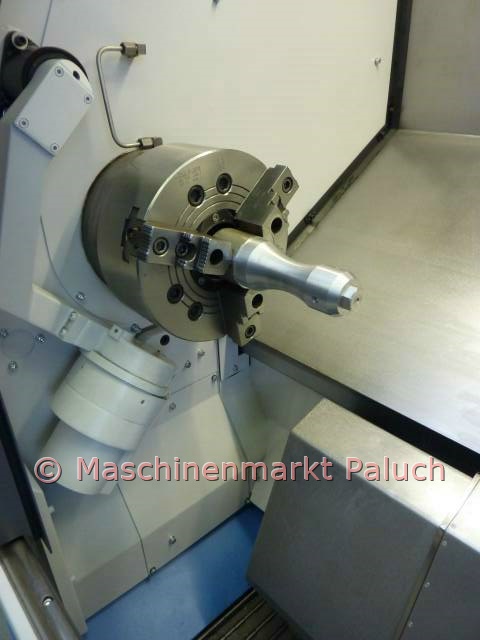

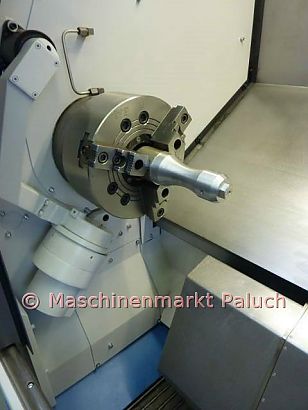

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Reitstock
- Autom. Öffnen/Schließen des Futters
- Vordertürverriegelung über Endschalter
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnitstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- CNC Optionspaket EIA/ISO, Inhalt des Pakets:
- Anwendermakro (100 Variablen G65-G67)
- Anwendermakro gemeinsame Variablen (600)
- Schraubenlinien Interpolation (EIA/ISO)
- EIA/ISO Eingabefunktion
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl des Werkstückkoordinatensystem
- Zeichnungsdaten Direkteingabefunktion
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- 9 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
