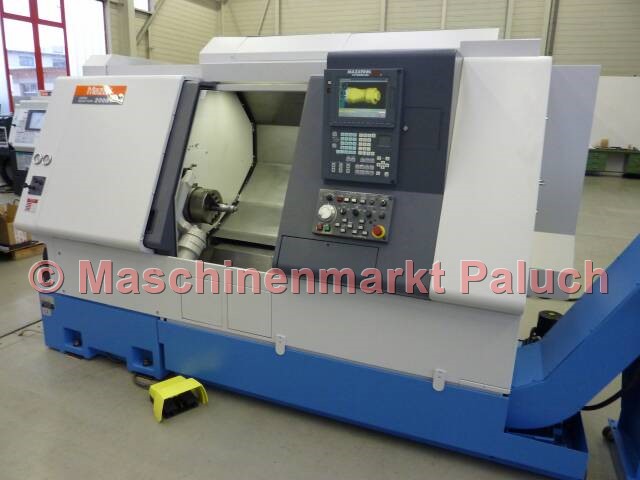

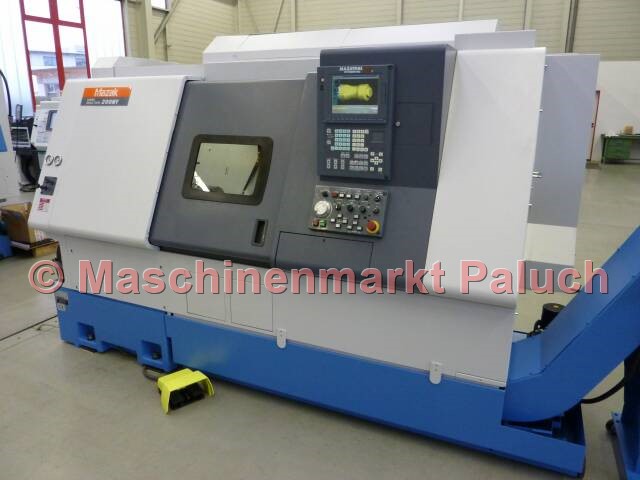

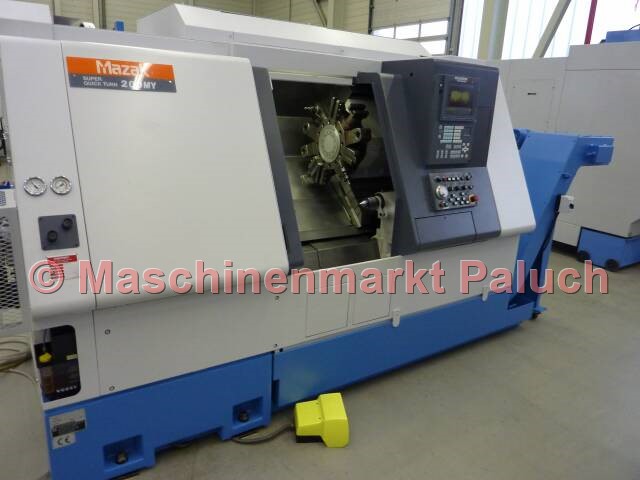

MAZAK Super Quick Turn 200MY
Objektnummer
1478
Maschinenart
CNC-Drehmaschine
Baujahr
2001
Steuerung

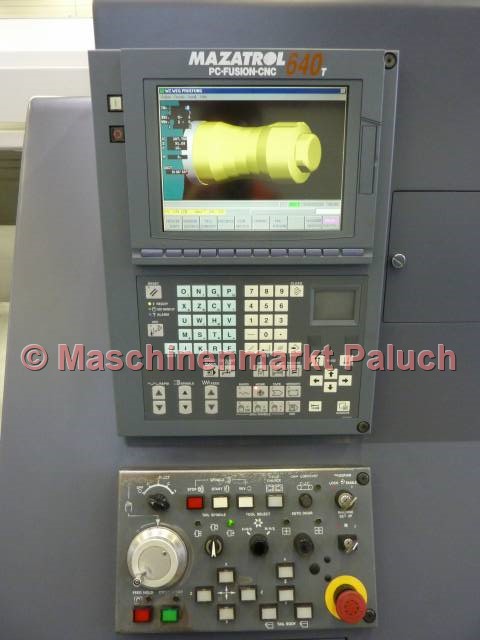

Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
300
mm
Max. Drehlänge
538
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
350
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°

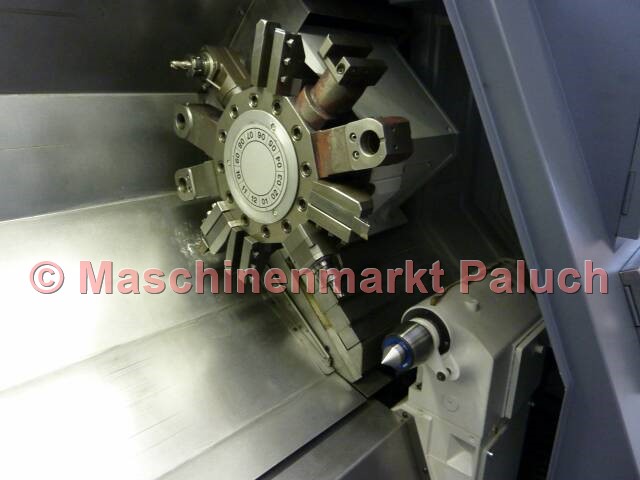

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
3,7
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
180
mm
Y-Achse
100(+- 50 mm)
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
Y-Achse
12
m/min
C-Achse
400
U/min
Vorschubbereich
X/Z-Achse
0-5.000
mm/min
C-Achse
1-2.000
°/min
Reitstock
Pinolenhub
150
mm
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
36,3
KVA
Maschinengewicht, ca.
ca. 5.400
kg
Maschinenmaße (L x B x H), ca.
3,10 x 1,80 x 2,00
m
Zubehör
Normalzubehör

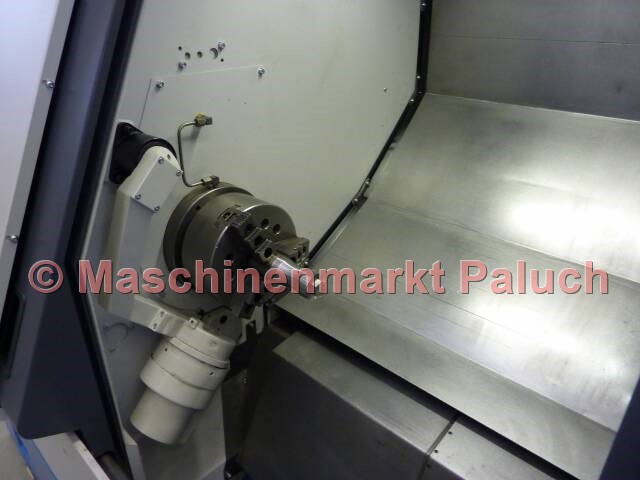

- Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZAK Mikro Disk
- Dokumentation
Sonderzubehör
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- CNC Optionspaket EIA/ISO
- Hochdruckkühlung
- Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
