Ihr Spezialist für gebrauchte MAZAK-Maschinen

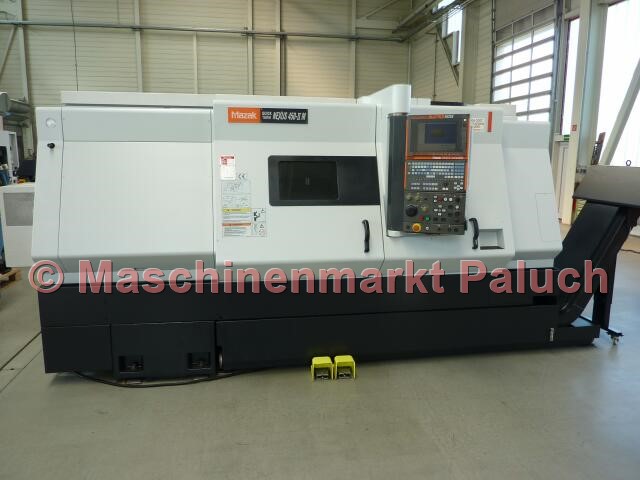

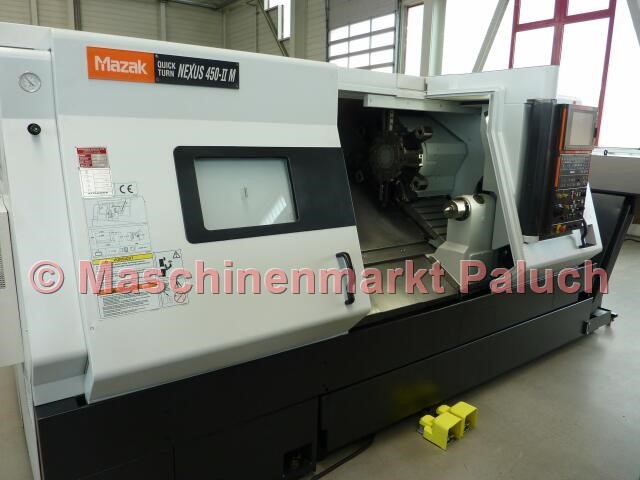

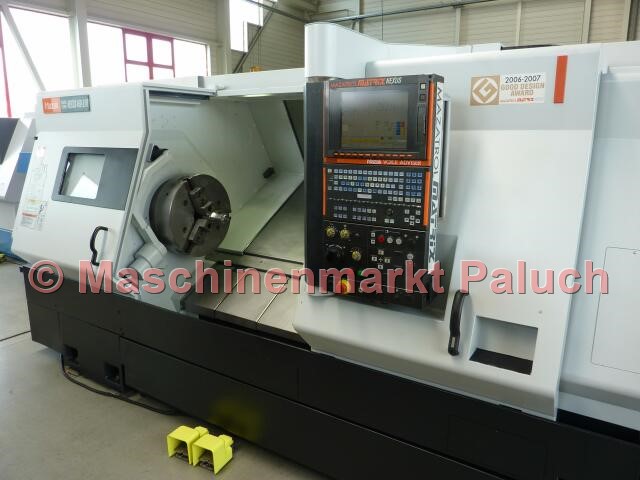

MAZAK Quick Turn Nexus 450-II M Universal 1000

Objektnummer
1527
Maschinenart
CNC-Drehmaschine
Baujahr
2008

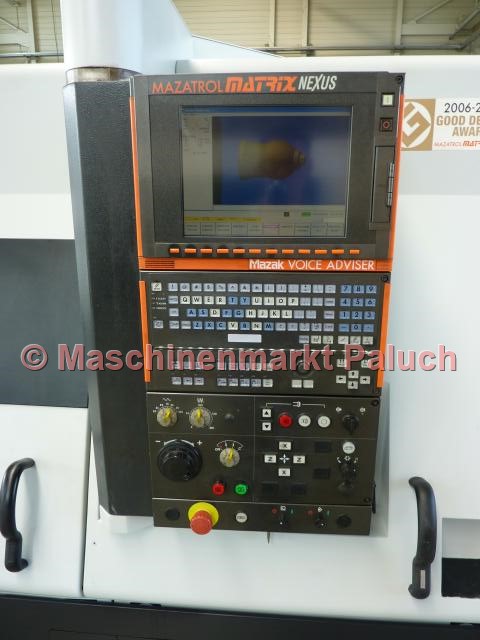

Steuerung
Mazatrol Matrix

Technische Daten

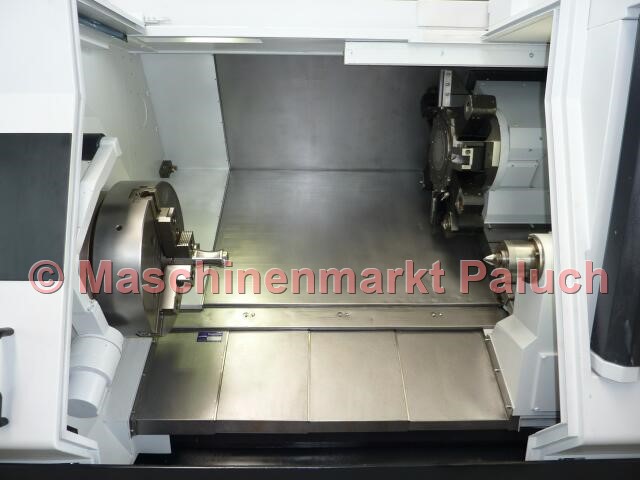

Arbeitsraum

Max. Schwingdurchmesser
845 mm
Max. Drehdurchmesser
580 mm
Max. Drehlänge
980 mm
Stangenarbeiten bis Durchmesser
120 mm

Hauptspindel

Drehzahlbereich
35-1.700 U/min
Hauptantriebsleistung
30 kW
Max. Drehmoment
1.848 Nm
Spindelnase
A2 – 15 Zoll
Spindelbohrung
166 mm
Spindelpositionierung C-Achse
0,0001 °

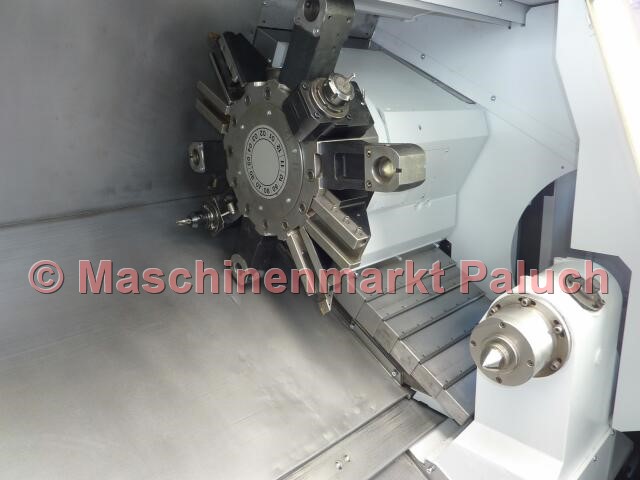

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Angetriebene Werkzeuge

Drehzahlbereich
25-4.000 U/min
Antriebsleistung
7,5 kW
Max. Drehmoment
95 Nm

Verfahrwege

X-Achse
340 mm
Z-Achse
1.070 mm

Verfahrgeschwindigkeit

Eilgang:
X-Achse
30 m/min
Z-Achse
30 m/min
C-Achse
555 U/min

Reitstock

Aufnahme
MK 5
Reitstockverfahrweg
1.025 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
47.7 KVA
Maschinengewicht, ca.
10.100 kg
Maschinenmaße (L x B x H), ca.
4,30 x 2,20 x 2,00 m

Zubehör

Normalzubehör

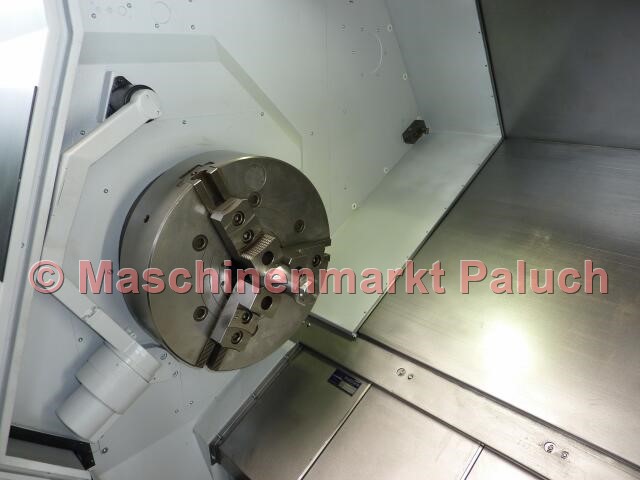

  • Hydr. KITAGAWA Dreibackenfutter B-21, Durchmesser 530 mm (!!)
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • C-Achse
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • autom. Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock mit elektrischem Antrieb
  • Vordertürverriegelung
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Synchron-Gewindebohren mit Frässpindel
  • Anwendermakro (600 Variablen)
  • EIA/ISO Eingabefunktion
  • Wahlweiser Halt (optionaler Stop)
  • Werkzeugprüfung als Hintergrundfunktion
  • Gewindeschneidfunktion (G33)
  • Polarkoordinateneingabe (G122)
  • Zeichnungsdaten-Direkteingabefunktion
  • USB-Schnittstelle 2 Stück
  • LAN-Schnittstelle
  • Intelligentes Wärmeschild
  • Intelligentes Gefahrenschild
  • MAZAK Sprachunterstützung
  • Virtuelle Bearbeitung
  • Dokumentation

Sonderzubehör

  • synchrones Gewindeschneiden für angetriebene Werkzeuge
  • Hochdruckkühlung
  • MAYFRAN Späneförderer, Auswurf seitlich
  • 8 St. feststehende Werkzeughalter
  • 2 St. angetriebene Werkzeughalter
