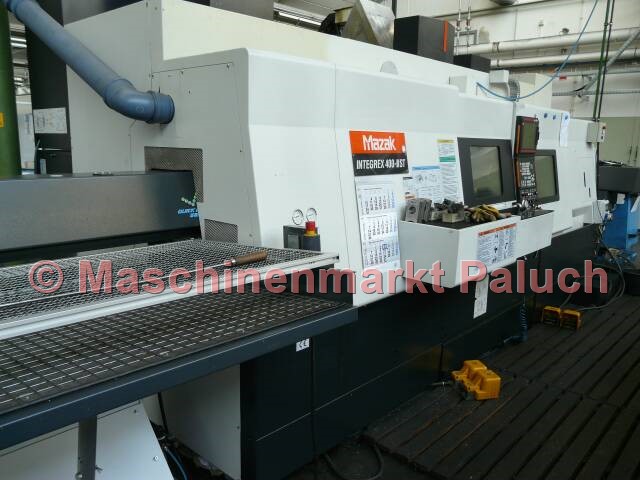

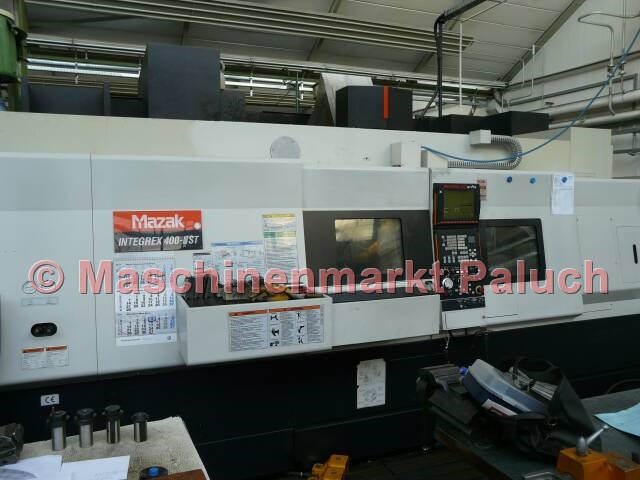

MAZAK Integrex 400-III ST Universal 1500
Objektnummer
1515
Maschinenart
CNC-Drehmaschine
Baujahr
2005

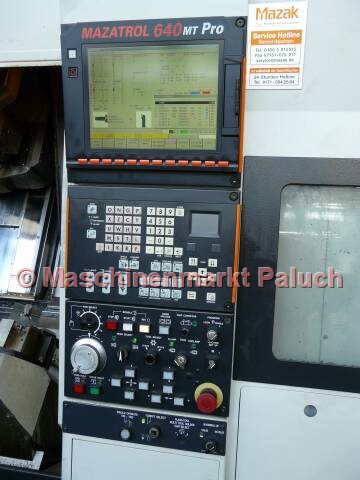

Steuerung
Mazatrol PC Fusion CNC 640MT Pro
Technische Daten

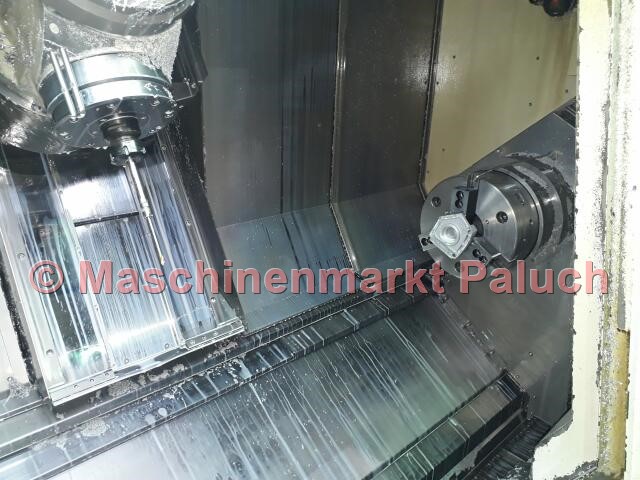

Arbeitsraum
Max. Schwingdurchmesser
760
mm
max. Bearbeitungsdurchmesser oberer Revolver
760
mm
max. Bearbeitungsdurchmesser unterer Revolver
420
mm
Stangenarbeiten bis Durchmesser
88
mm
Max. Drehlänge
1.524
mm
Hauptspindel
Drehzahlbereich
35 – 3.300
U/min
Hauptantriebsleistung
30
kW
Max. Drehmoment
1.200
Nm
Spindelnase
A2 – 8
Zoll
Spindelbohrung
112
mm
Spindelpositionierung C-Achse
0,001
°
Zweite Spindel
Drehzahlbereich
35 – 4.000
U/min
Antriebsleistung
26
kW
Max. Drehmoment
500
Nm
Spindelnase
A2 – 8
Zoll
Indexierung
0,001
°
Frässpindel
Drehzahlbereich
15 – 12.000
U/min
Antriebsleistung
18,5
kW
Max. Drehmoment
120
Nm
Werkzeugaufnahme
CAPTO C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
80
Max. Werkzeuggewicht
10
kg
max. Werkzeugdurchmesser
90
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
400
mm
Unterer Revolver
Anzahl der Werkzeugplätze
9
Verfahrwege
X-Achse
630
mm
X2-Achse
230
mm
Z-Achse
1.585
mm
Z2-Achse
1.530
mm
Y-Achse
+/-230
mm
B-Achse
225°
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
38
m/min
Z-Achse
38
m/min
Y-Achse
26
m/min
C-Achse
400
U/min
Vorschubbereich
X/Y/Z-Achse
0 - 8.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
89
KVA
Maschinengewicht, ca.
13.300
kg
Maschinenmaße (L x B x H), ca.
5,10 x 2,80 x 2,90
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-212 für Hauptspindel, Durchmesser 304 mm
- Hydr. KITAGAWA Dreibackenfutter B-210 für Gegenspindel, Durchmesser 254 mm
- B-Achse (0,0001° Positionierachse)
- C-Achse (0,0001° Hauptspindel)
- Y-Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- BAZ Bearbeitungszyklen
- Navigations Überwachungsanzeige
- Schnittstelle für IC Speicherkarte
- 3,5" Diskettenlaufwerk
- Werkzeugstandzeitüberwachung
- Schnittstelle für MSK
- Dokumentation
Sonderzubehör
- LNS Kurzstangenlademagazin, Modell Quick Load Servo III
- Interface für Stangenlademagazin
- Werkzeugmagazin für 80 Werkzeuge (CAPTO C6)
- autom. Teilefänger mit Auffangschale
- Ausblaseinrichtung am Futter für die Hauptspindel
- 2. Spindel – C-Achse 0,001 Grad
- Überlast-Überwachungssystem
- Optionspaket 5-Achsen Simultanbearbeitung (640 MT Pro)
- Drehmomentabhängiger Bohrzyklus
- Werkstückmeßsystem MP-10
- Interface-Set (Schnittstelle für Tastatur, Maus und Drucker)
- zusätzl. M-Funktionen (2 Stück)
- Hochdruckkühlung durch die Frässpindel 35 bar
- MAYFRAN Späneförderer, Auswurf seitlich
