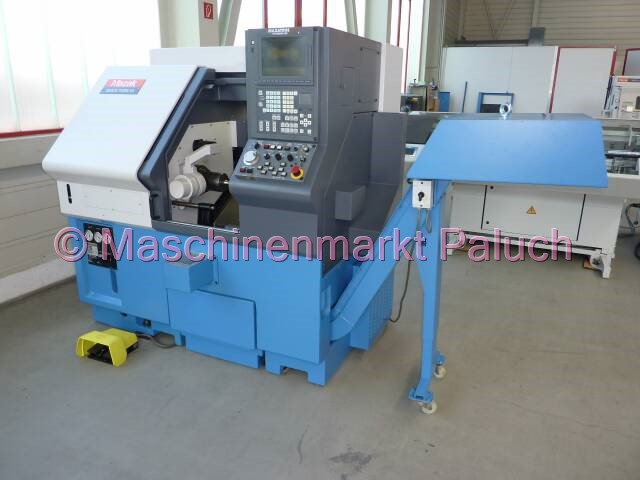

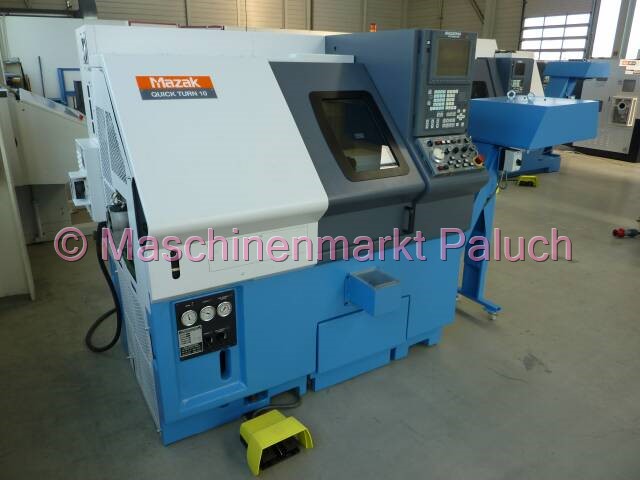

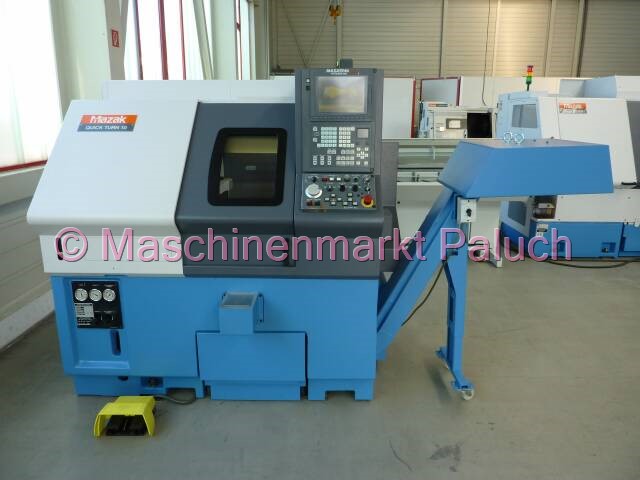

MAZAK Quick Turn N 10 Universal
Objektnummer
1457
Maschinenart
CNC-Drehmaschine
Baujahr
2001
Steuerung

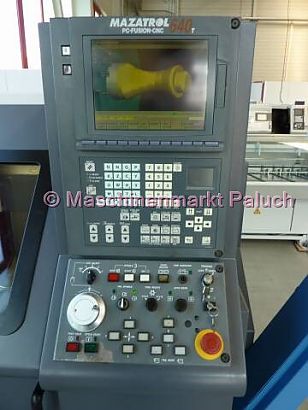

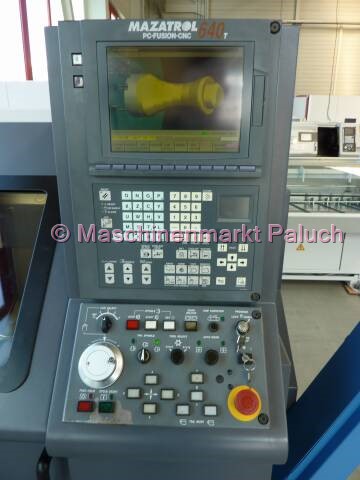

Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
300
mm
Max. Drehdurchmesser
160
mm
Max. Drehlänge
256
mm
Stangenarbeiten bis Durchmesser
40
mm
Hauptspindel
Drehzahlbereich
60-6.000
U/min
Hauptantriebsleistung
7,5
kW
Max. Drehmoment
96
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
50
mm

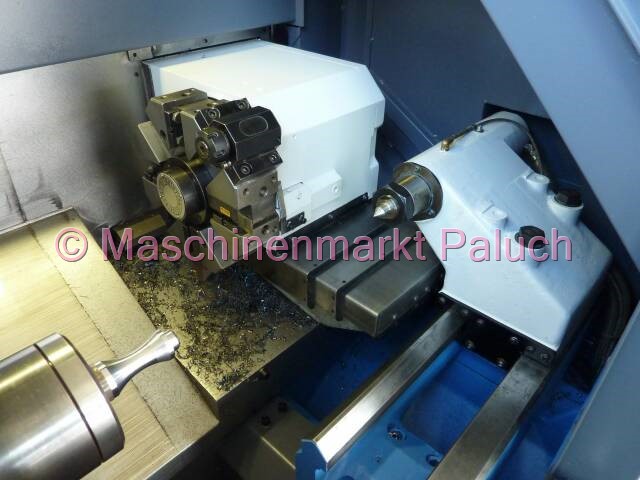

Werkzeugrevolver
Anzahl der Werkzeugplätze
8
Verfahrwege
X-Achse
100
mm
Z-Achse
290
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30,5
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Z-Achse
0 - 5.000
mm/min
Reitstock
Pinolenhub
95
mm
Aufnahme
MK 4
Reitstockverfahrweg
325
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
23
KVA
Maschinengewicht, ca.
ca. 2.650
kg
Maschinenmaße (L x B x H), ca.
2,00 x 1,35 x 1,92
m
Zubehör
Normalzubehör

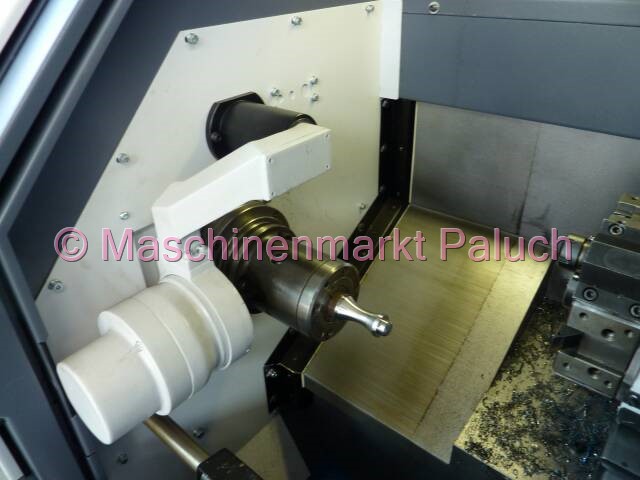

- Hydr. KITAGAWA Dreibackenfutter B-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – Programmierbarer Reitstock
Vordertürverriegelung über Endschalter - kompl. Kühlmitteleinrichtung
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- MAYFRAN Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 8-fach Revolver
