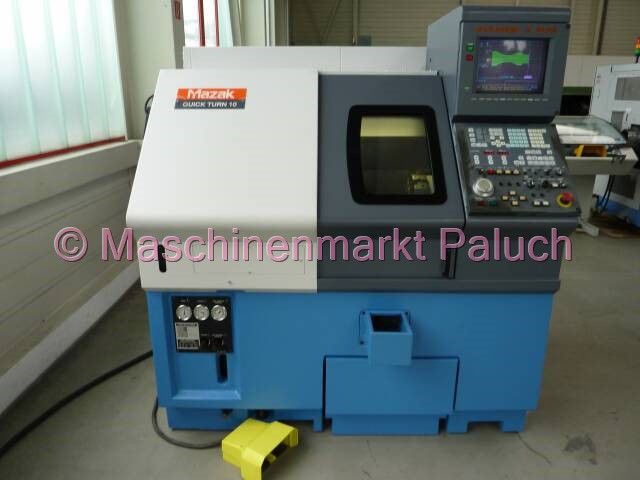

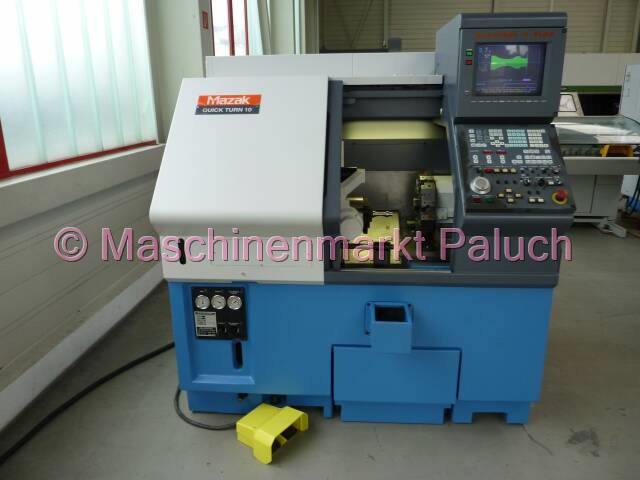

MAZAK Quick Turn N 10B Universal
Objektnummer
1443
Maschinenart
CNC-Drehmaschine
Baujahr
1996
Steuerung

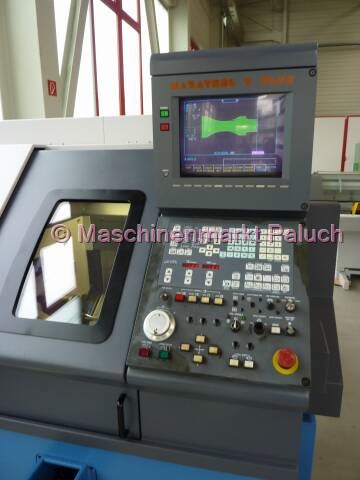

Mazatrol T – Plus mit Farbgrafikbildschirm
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
300
mm
Max. Drehdurchmesser
110
mm
Max. Drehlänge
256
mm
Stangenarbeiten bis Durchmesser
40
mm
Hauptspindel
Drehzahlbereich
60-6.000
U/min
Hauptantriebsleistung
7,5
kW
Max. Drehmoment
96
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
50
mm

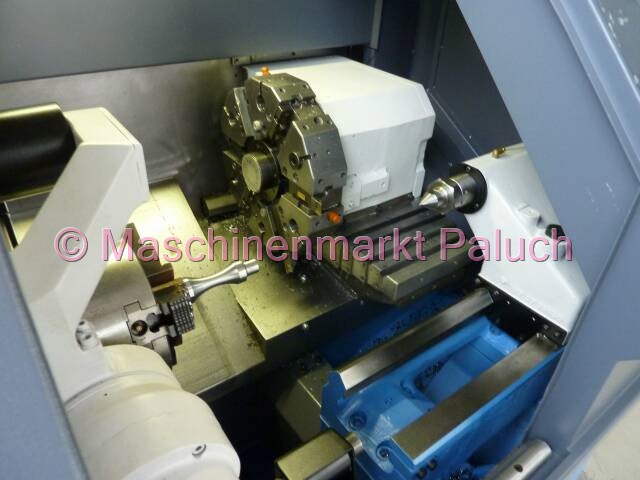

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
100
mm
Z-Achse
290
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30,5
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Z-Achse
0 - 5.000
mm/min
Reitstock
Pinolenhub
95
mm
Aufnahme
MK 4
Reitstockverfahrweg
325
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
23
KVA
Maschinengewicht, ca.
ca. 2.650
kg
Maschinenmaße (L x B x H), ca.
2,00 x 1,35 x 1,92
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm

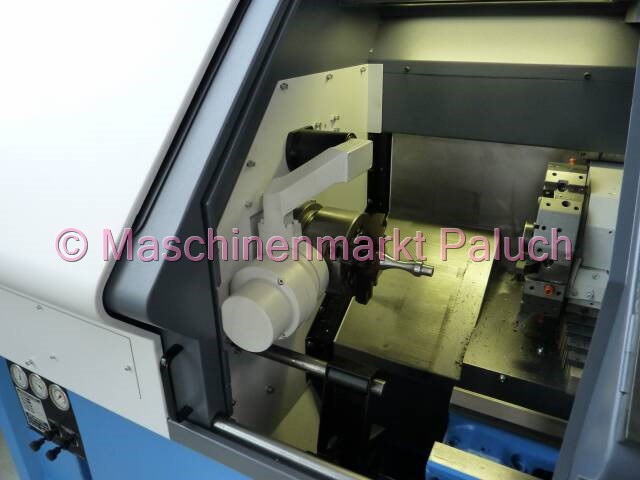

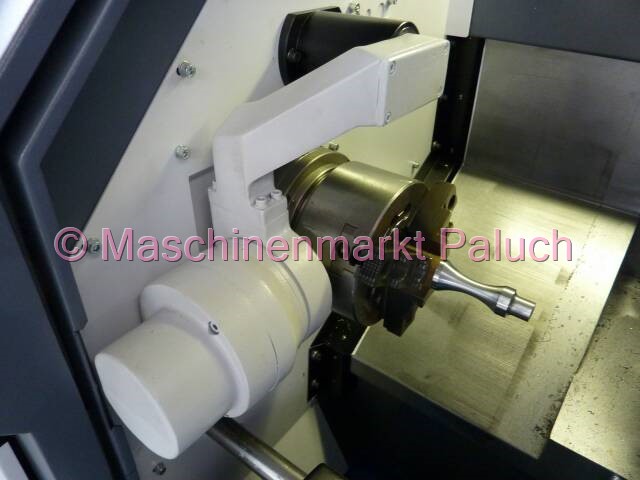

- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- manueller Reitstock mit mitlaufender Körnerspitze
- Vordertürverriegelung über Endschalter
- Kompl. Kühlmitteleinrichtung
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Farbgrafikbildschirm
- Interface für Stangenvorschub
- autom. Teilefänger mit Auffangschale
- MAYFRAN Späneförderer, Auswurf nach hinten
- diverse Werkzeugaufnahmen für 12-fach Revolver
