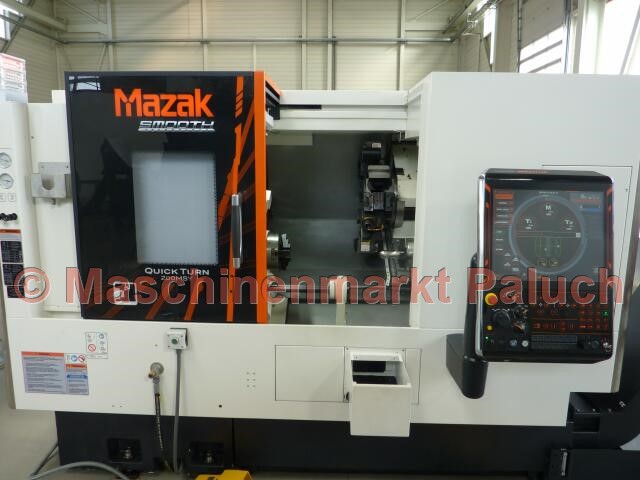

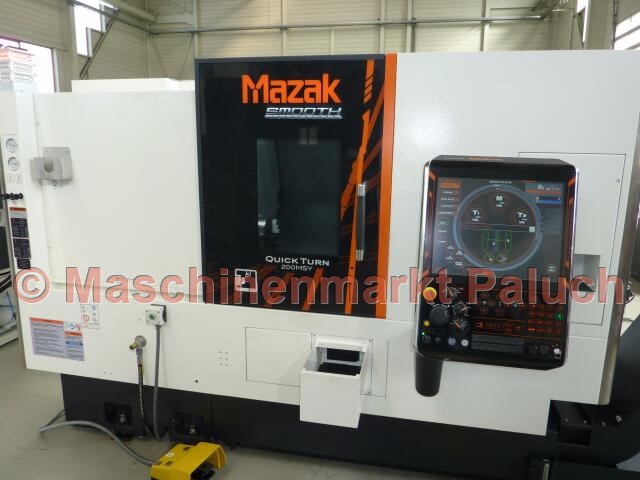

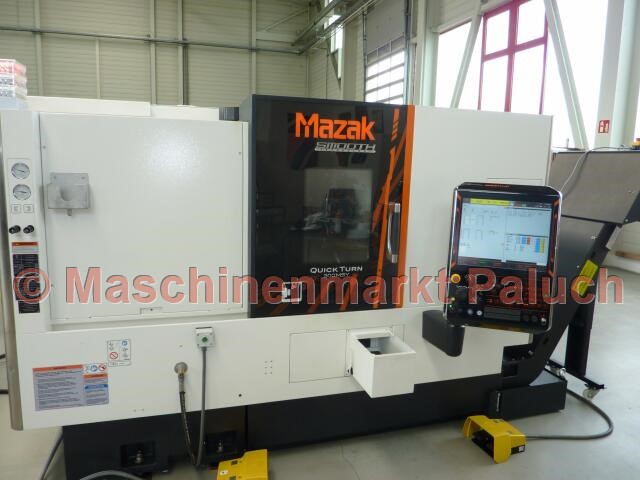

MAZAK Quick Turn 200MSY
Objektnummer
1615
Maschinenart
CNC-Drehmaschine
Baujahr
2019
Steuerung
Mazatrol SmoothG
Technische Daten

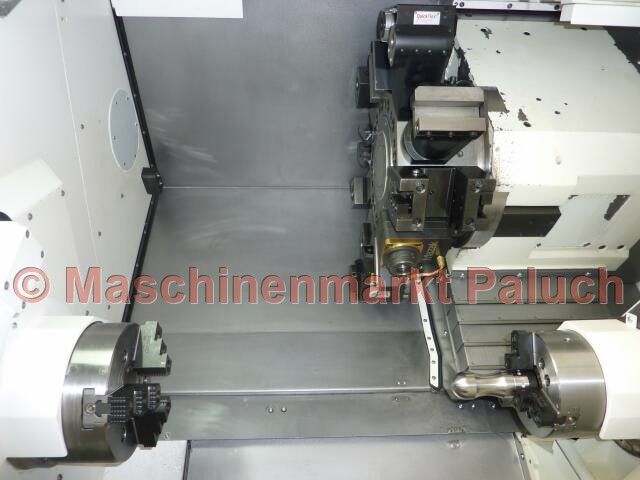

Arbeitsraum
Max. Schwingdurchmesser
695
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
575
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
26
kW
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0° - 360°/0,0001
°

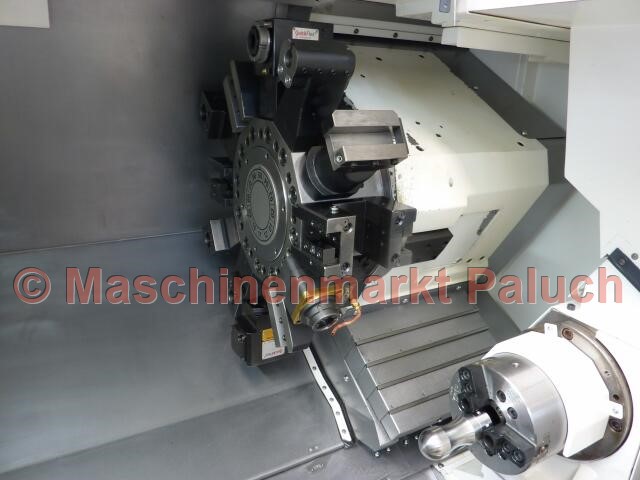

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Zweite Spindel
Drehzahlbereich
35 – 6.000
U/min
Antriebsleistung
11
kW
Max. Drehmoment
90
Nm
Spindelnase
A2 – 5
Zoll
C-Achse Gegenspindel
0,0001
°
Angetriebene Werkzeuge
Drehzahlbereich
25-5.000
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
47
Nm
Verfahrwege
X-Achse
234
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
625
mm
W-Achse
555
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
21
m/min
Z-Achse
33
m/min
W-Achse
33
m/min
C-Achse
555
U/min
Vorschubbereich
X/Y/Z-Achse
0-2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
43
KVA
Maschinengewicht, ca.
ca. 5.900
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,90 x 2,00
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter BB-208 für Hauptspindel, Durchmesser 210 mm

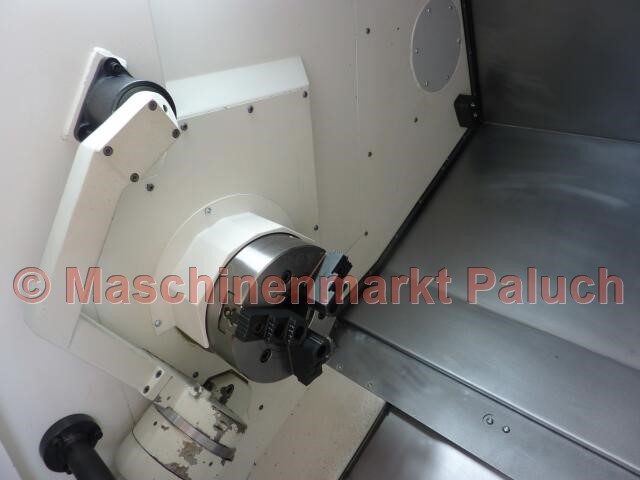

- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Synchronisation der Haupt- und Zweitspindel
- Synchron-Gewindebohren mit Frässpindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- C-Achse Gegenspindel Eingabegenauigkeit 0,0001°
- Signalleuchte (3-farbige LED) zur Anzeige des Bearbeitungszustandes
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 9 St. feststehende Werkzeughalter
- 3 St. angetriebene Werkzeughalter
