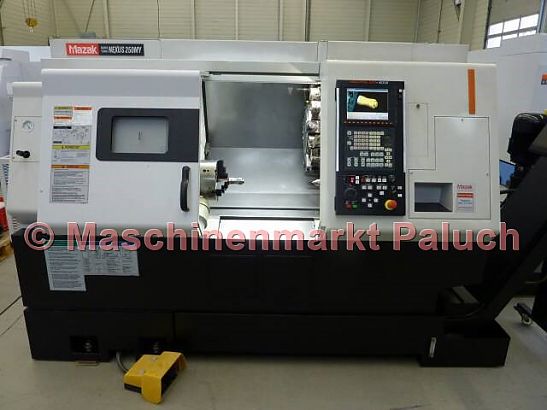

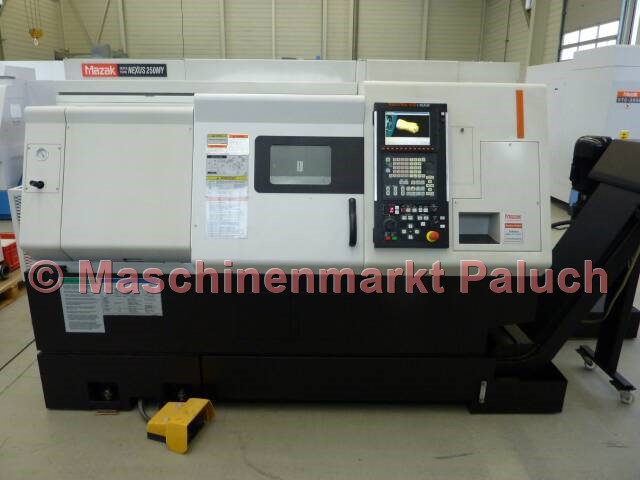

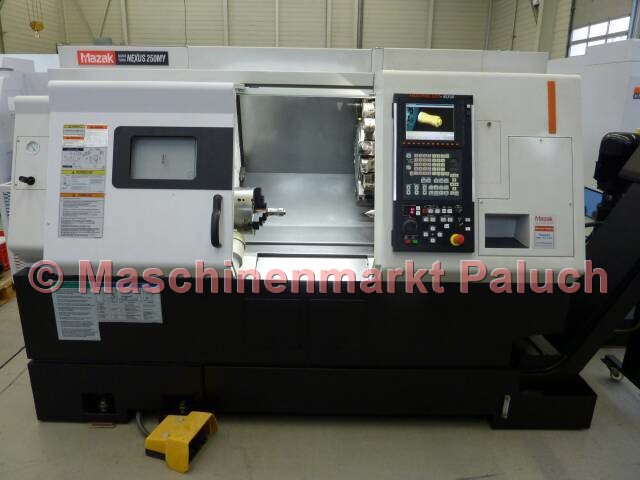

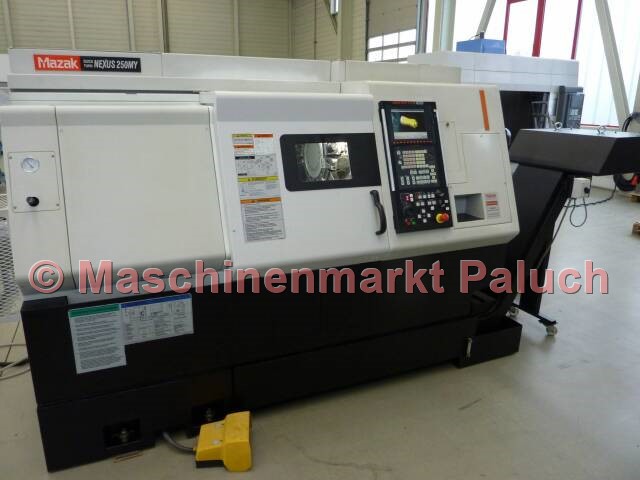

MAZAK Quick Turn Nexus 250MY
Objektnummer
1476
Maschinenart
CNC-Drehmaschine
Baujahr
2006
Steuerung

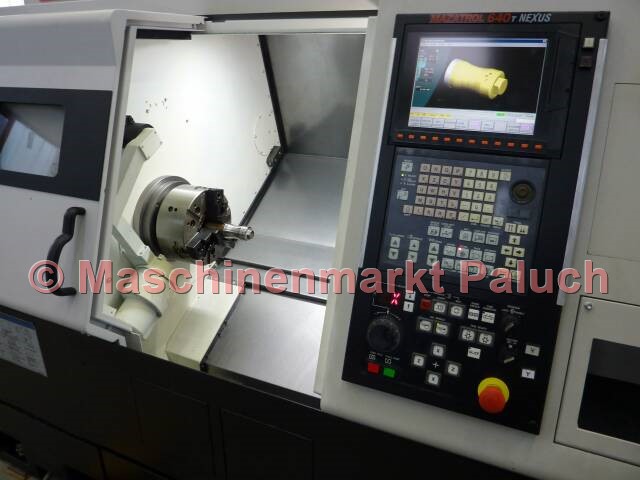

Mazatrol 640T Nexus
Technische Daten

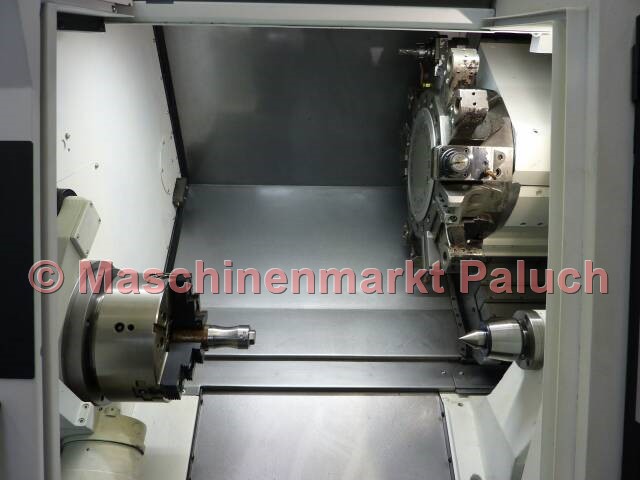

Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
504
mm
Stangenarbeiten bis Durchmesser
80
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
26
kW
Max. Drehmoment
350
Nm
Spindelbohrung
88
mm
Spindelpositionierung C-Achse
0° - 360°/0,001
°

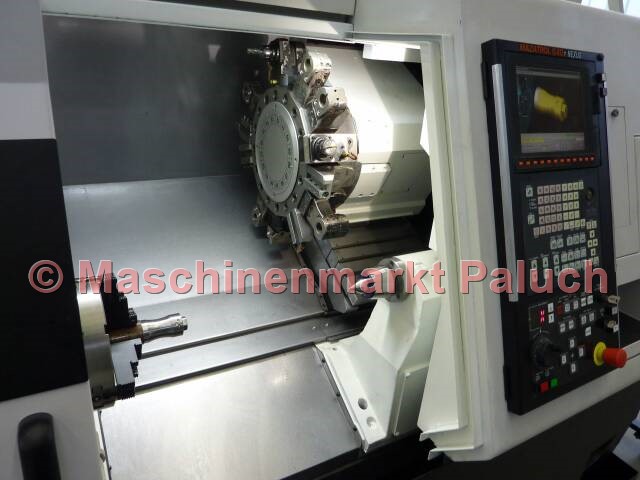

Werkzeugrevolver
Anzahl der Werkzeugplätze
16
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
230
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
575
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
21
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Z-Achse
0-5.000
mm/min
C-Achse
1° - 2.000°
°/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
550
mm
Pinolenhub
150
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
41
KVA
Maschinengewicht, ca.
ca. 5.200
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,90 x 2,00
m
Zubehör
Normalzubehör
- Hydr. SMW Dreibackenfutter, Durchmesser 250 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- PCMCIA Schnittstelle
- Werkzeugprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- 3,5" Diskettenlaufwerk
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- 16-fach Revolver
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- 11 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
