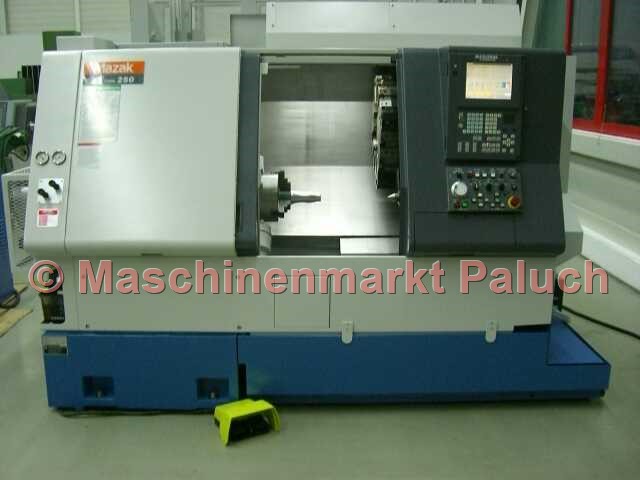

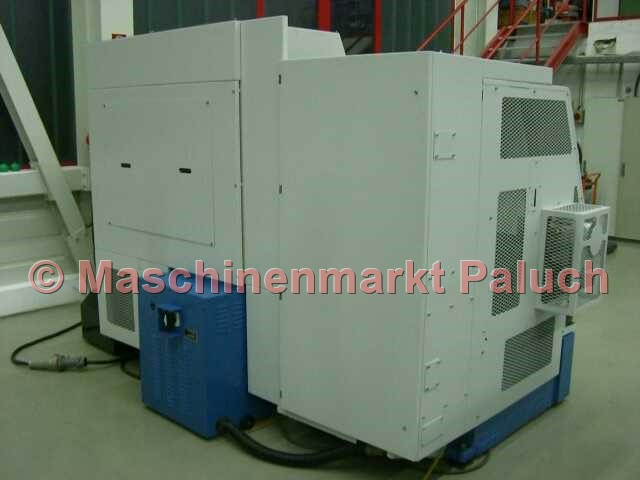

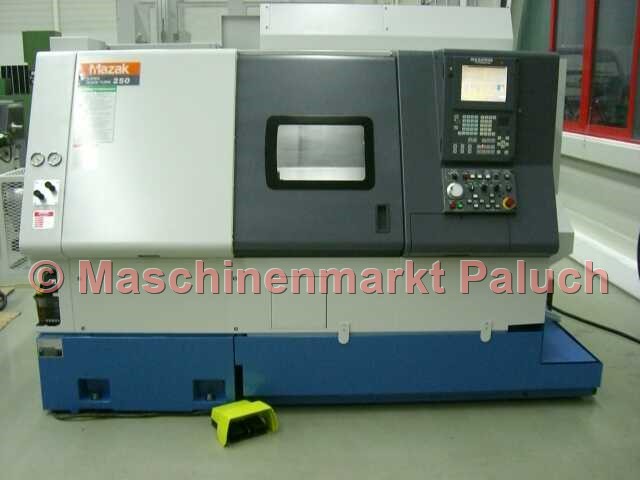

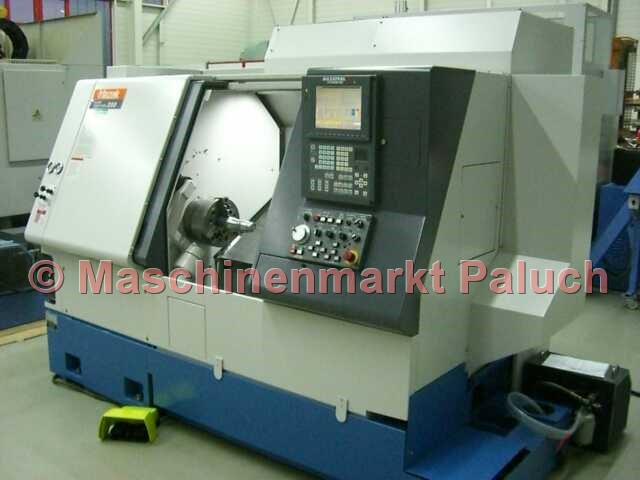

MAZAK Super Quick Turn 250 Universal 500
Objektnummer
1528
Maschinenart
CNC-Drehmaschine
Baujahr
1999
Steuerung
Mazatrol PC Fusion CNC 640T
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
483
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
333
Nm
Spindelnase
A2-6
Zoll
Spindelbohrung
76
mm

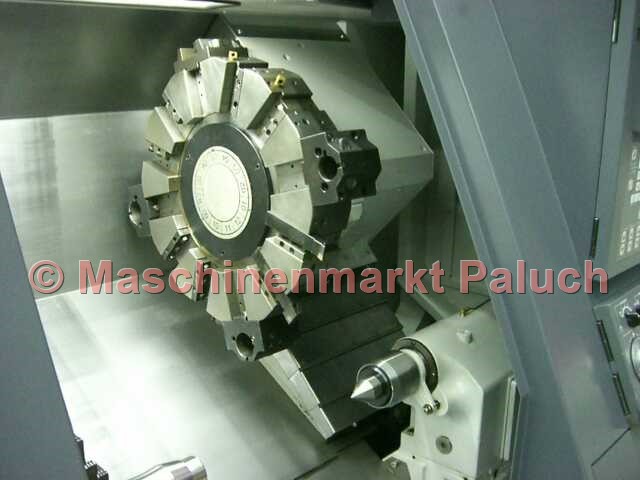

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
535
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
30
m/min
Vorschubbereich
X/Z-Achse
0-5.000
mm/min
Reitstock
Pinolenhub
150
mm
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
45
KVA
Maschinengewicht, ca.
ca. 4.600
kg
Maschinenmaße (L x B x H), ca.
3,20 x 1,70 x 2,00
m
Zubehör
Normalzubehör

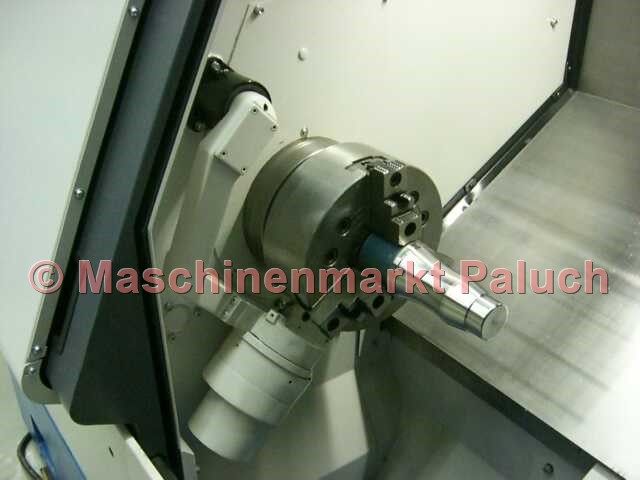

- Hydr. Dreibackenfutter, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Reitstock
- Vordertürverriegelung über Endschalter
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- PCMCIA Schnittstelle
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Dokumentation
Sonderzubehör
- CNC Optionspaket EIA/ISO, Inhalt des Pakets:
- Anwendermakro (100 Variablen G65-G67)
- Anwendermakro gemeinsame Variablen (600)
- EIA/ISO Eingabefunktion
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl des Werkstückkoordinatensystem
- Zeichnungsdaten Direkteingabefunktion
- diverse Werkzeughalter für 12-fach Revolver
