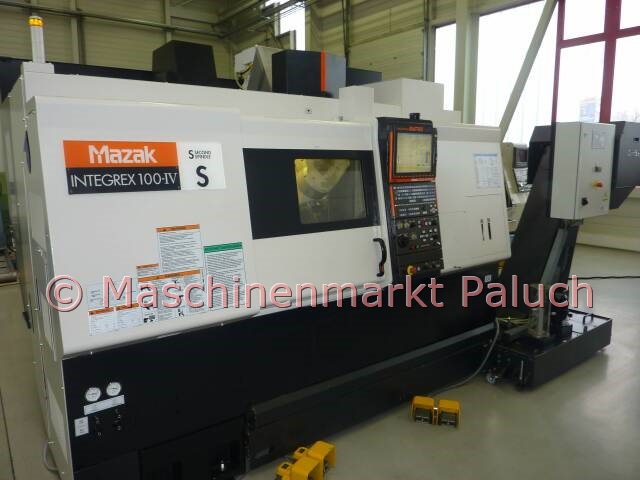

MAZAK Integrex 100 IV S Universal 1000
Objektnummer
1256
Maschinenart
CNC-Drehmaschine
Baujahr
2007
Steuerung
Mazatrol MATRIX MT
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
545
mm
Max. Drehdurchmesser
545
mm
Max. Drehlänge
735
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
161
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
61
mm
Futterdurchmesser
169
Zoll
Spindelpositionierung C-Achse
0°-360°/0,0001
°
Angetriebene Werkzeuge
Antriebsleistung
5,5
kW
Max. Drehmoment
49
Nm
Drehzahlbereich
15-12.000
U/min
Werkzeugaufnahme
CAPTO C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
40
Max. Werkzeuggewicht
4
kg
max. Werkzeugdurchmesser
90
mm
Max. Werkzeuglänge
200
mm
Werkzeugwechselzeit
1. Schritt ca. 1,2
s
Verfahrwege
X-Achse
410
mm
Z-Achse
805
mm
Y-Achse
+/- 70
mm
W-Achse
795
mm
B-Achse
225°
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
26
m/min
W-Achse
30
m/min
Z-Achse
33
m/min
Vorschubbereich
X-Achse
0–8.000
mm/min
Z-Achse
0–8.000
mm/min
Y-Achse
0–8.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
32,9
KVA
Maschinengewicht, ca.
7.400
kg
Maschinenmaße (L x B x H), ca.
3,00 x 2,20 x 2,45
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter für Hauptspindel B-206, Durchmesser 169 mm
- Hydr. KITAGAWA Dreibackenfutter für 2te Spindel B-206, Durchmesser 169 mm
- B – Achse (0,0001° Positionierung) in 5° Schritten
- C – Achse Hauptspindel (0,0001°)
- Y – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- MAZACC-2D Software
- Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- CARDBUS-Schnittstelle
- LAN-Schnittstelle
- USB-Schnittstelle
- Schnittstelle für IC Speicherkarte
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 40 Werkzeuge (CAPTO C6)
- Anzeigelampe für Bearbeitungszustand
- CNC Optionspaket 5-Achs Simultanbearbeitung
- Spannkraftregulierung des Futters hoch/niedrig (Hauptspindel)
- Spannkraftregulierung des Futters hoch/niedrig (Gegenspindel)
- Vorbereitung für Mehrfachhalter und Flash Tool-Werkzeughalter
- MAYFRAN ConSep 2000 II Anlage incl. Späneförderer und Hochdruckkühlung 15 bar
