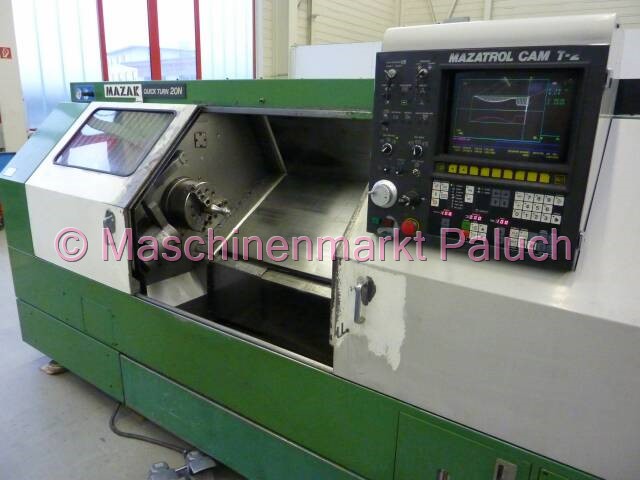

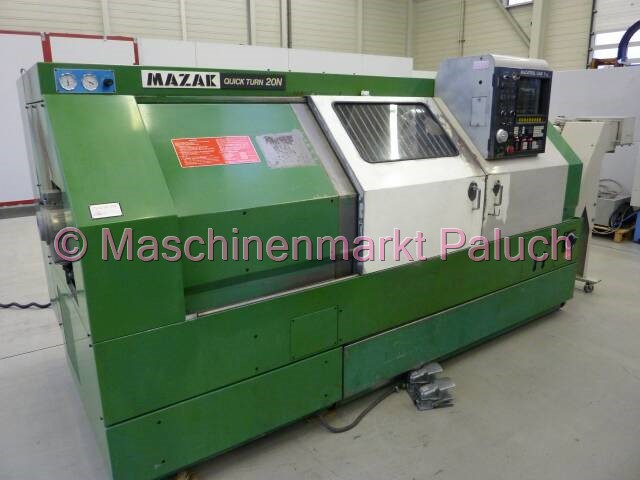

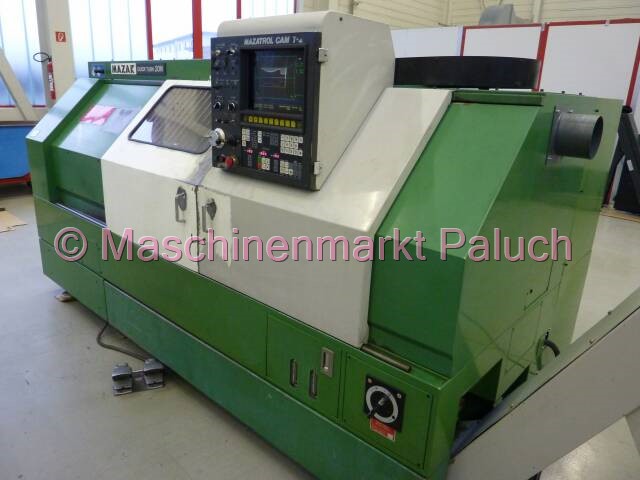

MAZAK Quick Turn 20N Universal
Objektnummer
1437
Maschinenart
CNC-Drehmaschine
Baujahr
1986
Steuerung

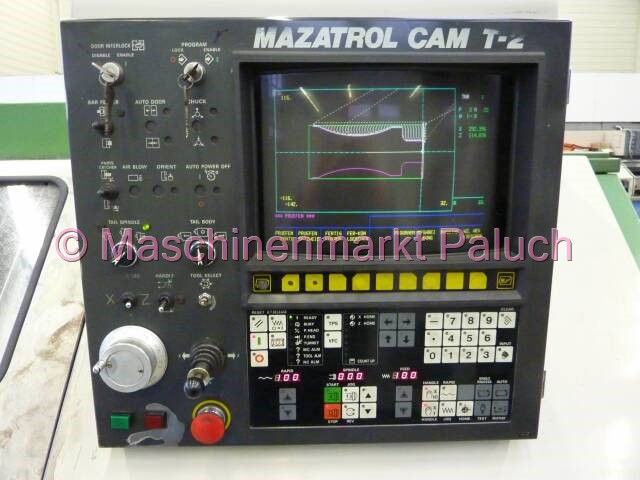

Mazatrol CAM T - 2 mit Farbgrafikbildschirm
Technische Daten

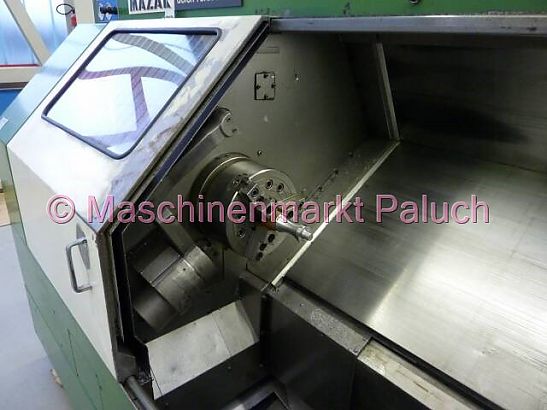

Arbeitsraum
Max. Schwingdurchmesser
510
mm
Max. Drehdurchmesser
310
mm
Max. Drehlänge
1.037
mm
Stangenarbeiten bis Durchmesser
64
mm
Hauptspindel
Drehzahlbereich
12 – 3.000
U/min
Hauptantriebsleistung
18,5
kW
Spindelnase
A2 – 8
Zoll
Spindelbohrung
80
mm

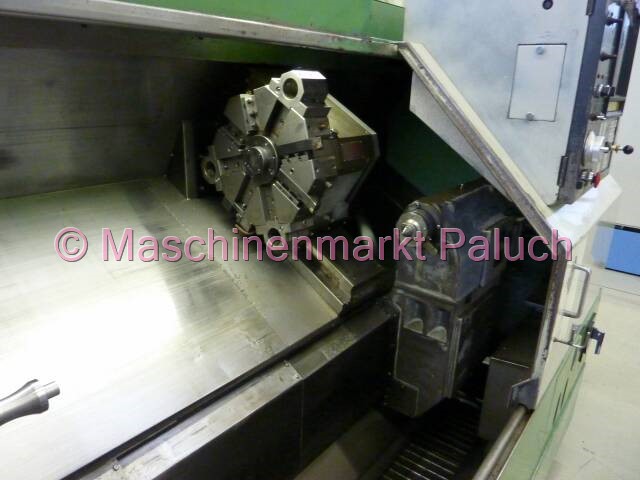

Werkzeugrevolver
Anzahl der Werkzeugplätze
8
Verfahrwege
X-Achse
180
mm
Z-Achse
1.045
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
10
m/min
Z-Achse
15
m/min
Reitstock
Aufnahme
MK 4
Reitstockverfahrweg
877
mm
Pinolenhub
130
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
34,7
KVA
Maschinengewicht, ca.
4.600
kg
Maschinenmaße (L x B x H), ca.
3,30 x 1,80 x 1,80
m
Zubehör
Normalzubehör
- Hydr. HOWA Dreibackenfutter, Durchmesser 254 mm
- 30 Grad Schrägbett
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- NC – programmierbarer Reitstock mit eingebauter hydr. Pinole
- Vordertürverriegelung über Endschalter
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Schnittstelle für MAZAK Mikro Disk und MSK
- kompl. Kühlmitteleinrichtung
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- autom. Öffnen/Schließen des Futters M06/M07
- KNOLL Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 8fach Revolver
- 10 Satz weiche Spannbacken, gebraucht
- 1 Satz harte Spannbacken, gebraucht
