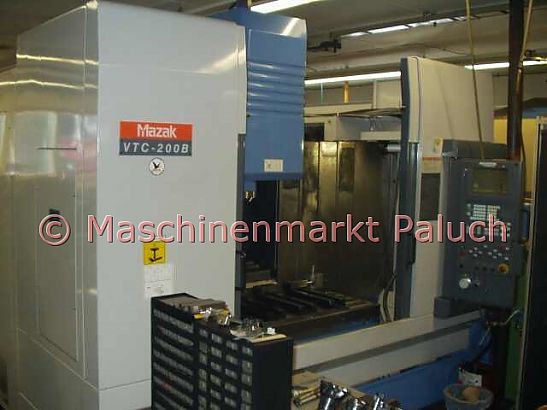

MAZAK VTC-200B
Objektnummer
1393
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2000
Steuerung
Mazatrol PC Fusion CNC 640M
Technische Daten
Arbeitstisch
Tischgröße
510 x 1.460
mm
Max. Tischbelastung
800
kg
Abstand zwischen:
T-Nuten
5
Stück
Abstand der T-Nuten
100
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
1.120
mm
Y-Achse
510
mm
Z-Achse
510
mm
Verfahrgeschwindigkeit
Eilgang:
X/Y/Z-Achse
30
m/min
Vorschub
1 - 8.000
mm/min
Spindelnase zum Tisch
180~690
mm
Arbeitsspindel
Drehzahlbereich
40 - 10.000
U/min
Werkzeugschaft
CAT 40
Hauptantriebsleistung
15
kW
Max. Drehmoment
98
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
24
max. Werkzeugdurchmesser
80
mm
- bei freier Nebenstelle
110
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
8
kg
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
22,7
KVA
Maschinengewicht, ca.
6.000
kg
Maschinenmaße (L x B x H), ca.
ca. 2,90 x 2,90 x 2,80 m
m
Zubehör
Normalzubehör
- MAZAK Monitoring System C
- Adaptive Vorschubsteuerung (AFC)
- Werkzeugbrucherkennung (TBR)
- und Ersatzwerkzeugaufruf (TLM)
- Navigations Überwachungsanzeige
- Bearbeitungsnavigation
- PCMCIA Schnittstelle
- kompl. Kühlmitteleinrichtung
- Flutkühlung
- Kühlung durch die Spindel
- Kühlmittel- und Späneschutz
- Werkzeuglängenmeßeinrichtung
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Kühlung durch die Spindel
- Interface Set (Schnittstelle für Tastatur, Maus und Drucker)
- Synchrones Gewindeschneiden (ohne Ausgleichsfutter)
- Späneförderer, Auswurf seitlich
- CNC-Optionspaket Performance
