Ihr Spezialist für gebrauchte MAZAK-Maschinen

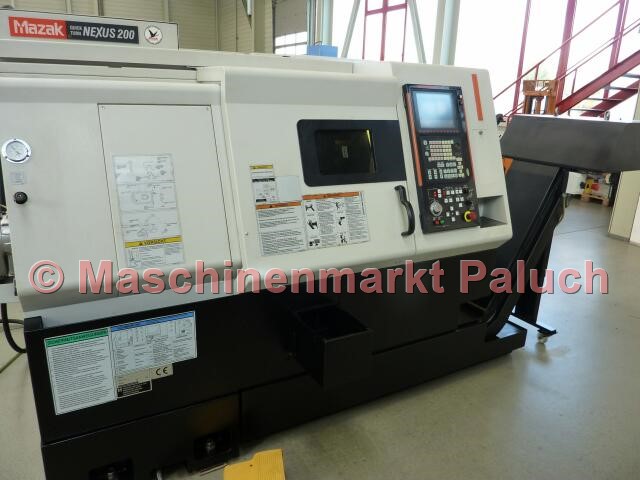

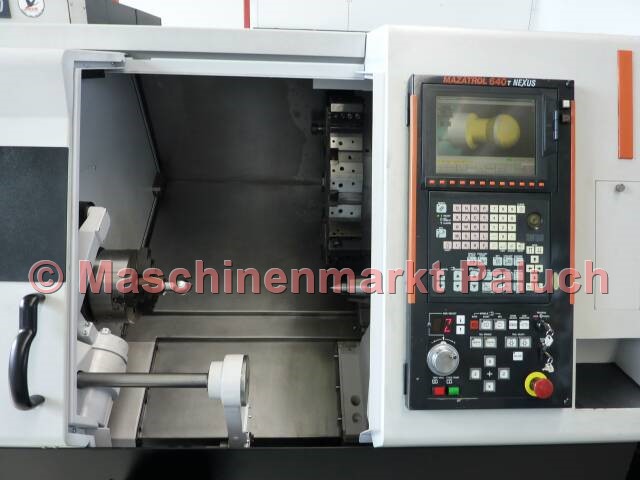

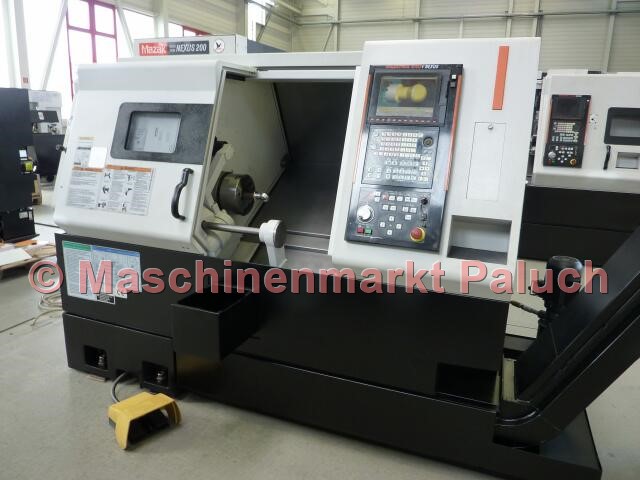

MAZAK Quick Turn Nexus 200 Universal 500

Objektnummer
1501
Maschinenart
CNC-Drehmaschine
Baujahr
2005
Steuerung

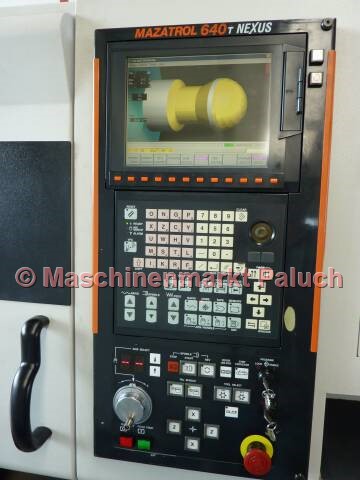

Mazatrol 640T Nexus

Technische Daten

Arbeitsraum

Max. Schwingdurchmesser
610 mm
Max. Drehdurchmesser
350 mm
Max. Drehlänge
511 mm
Stangenarbeiten bis Durchmesser
65 mm

Hauptspindel

Drehzahlbereich
35 – 5.000 U/min
Hauptantriebsleistung
26 kW
Max. Drehmoment
350 Nm
Spindelnase
A2 – 6 Zoll
Spindelbohrung
76 mm

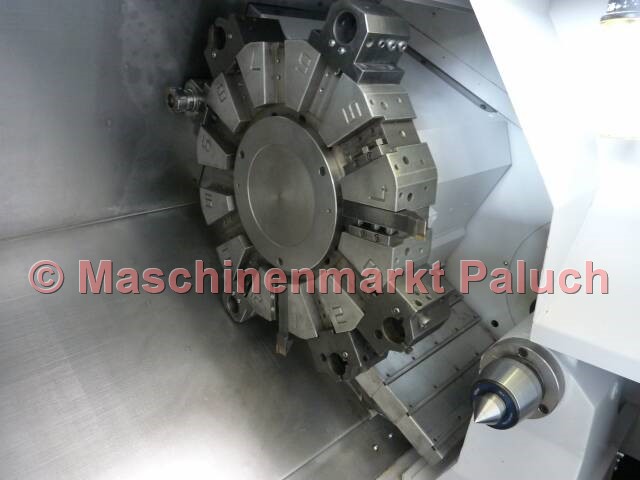

Werkzeugrevolver

Anzahl der Werkzeugplätze
12

Verfahrwege

Z-Achse
190 mm
Y-Achse
535 mm

Verfahrgeschwindigkeit

X-Achse
30 m/min
Z-Achse
33 m/min

Reitstock

Aufnahme
MK 5
Reitstockverfahrweg
550 mm

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
42 KVA
Maschinengewicht, ca.
4.600 kg
Maschinenmaße (L x B x H), ca.
2,35 x 1,78 x 1,85 m

Zubehör

Normalzubehör

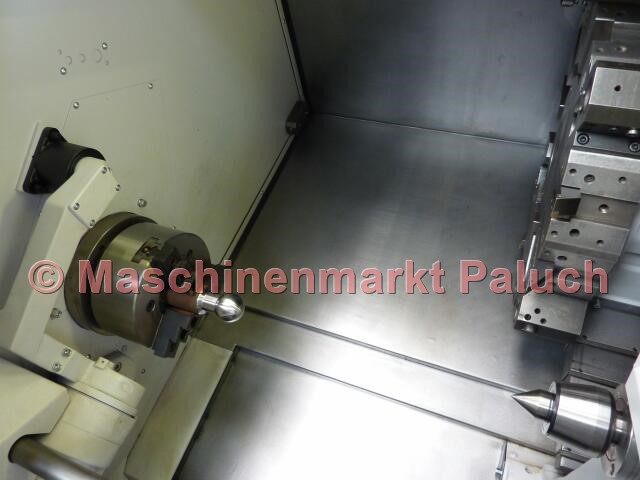

  • Hydr. KITAGAWA Dreibackenfutter BB-208, Durchmesser 210 mm
  • Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
  • Zweifachfußschalter für Öffnen/Schließen des Futters
  • Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
  • NC – programmierbarer Reitstock
  • Vordertürverriegelung
  • kompl. Kühlmitteleinrichtung
  • Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
  • Arbeitsraumbeleuchtung
  • Werkzeugwegprüfung als Hintergrundfunktion
  • Navigationsanzeige (Überwachung)
  • PCMCIA Schnittstelle
  • Schnittstelle für IC Speicherkarte
  • Schnittstelle für MAZATROL DATA TRANSFER
  • Dokumentation

Sonderzubehör

  • Interface für Stangenlademagazin
  • autom. Teilefänger mit Auffangschale
  • Hochdruckkühlung
  • MAYFRAN Späneförderer, Auswurf seitlich
  • diverse Werkzeughalter für 12-fach Revolver
