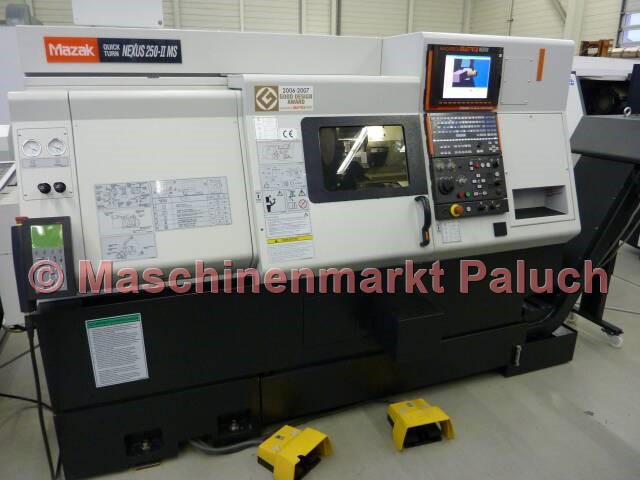

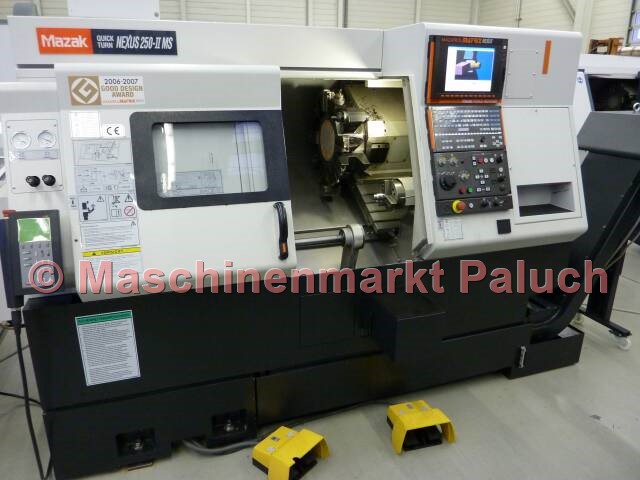

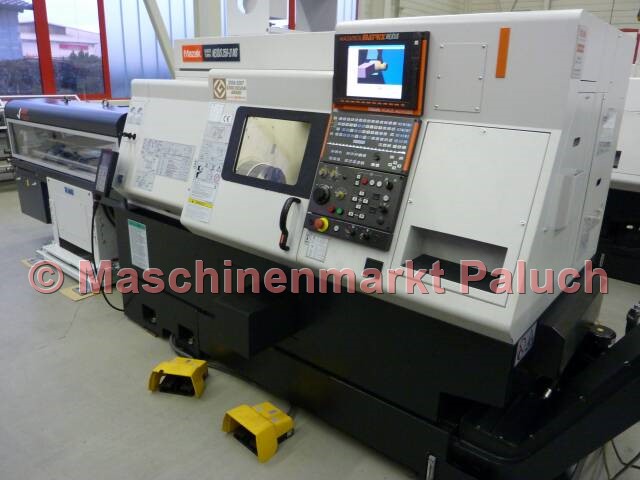

MAZAK Quick Turn Nexus 250-II MS
Objektnummer
1531
Maschinenart
CNC-Drehmaschine
Baujahr
2008
Steuerung

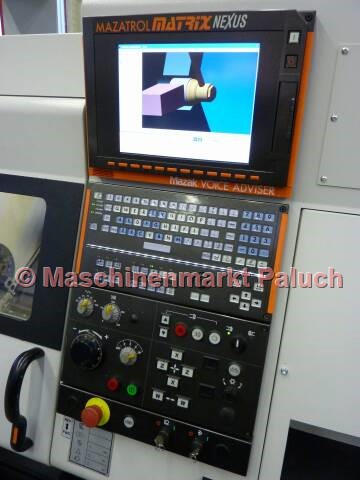

Mazatrol Matrix
Technische Daten

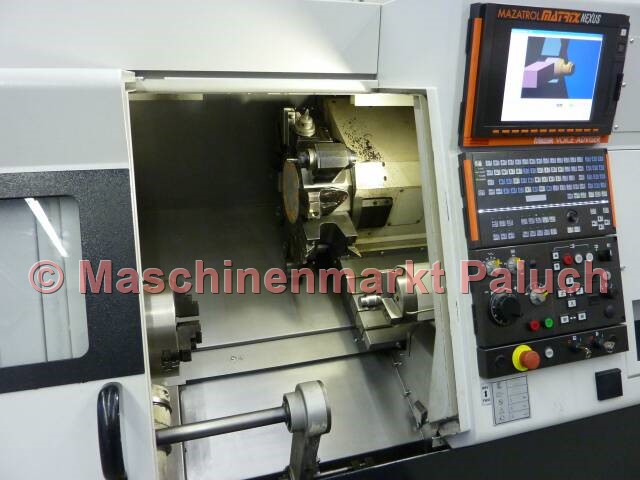

Arbeitsraum
Max. Schwingdurchmesser
675
mm
Max. Drehdurchmesser
380
mm
Stangenarbeiten bis Durchmesser
74
mm
Hauptspindel
Drehzahlbereich
35 - 4.000
U/min
Hauptantriebsleistung
26
kW
konstantes Drehmoment
465
Nm
Spindelnase
A2 - 8
Zoll
Spindelbohrung
88
mm
Spindelpositionierung C-Achse
0,001
°
Zweite Spindel
Drehzahlbereich
35 - 6.000
U/min
Antriebsleistung
11
kW
Max. Drehmoment
89
Nm
Spindelnase
A2-5"
Zoll
Indexierung
0.001
°
Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
230
mm
Z-Achse
575
mm
W-Achse
585
m/min
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
W-Achse
30
m/min
C-Achse
555
U/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
46,8
KVA
Maschinengewicht, ca.
5.200
kg
Maschinenmaße (L x B x H), ca.
2,85 x 1,80 x 1,85
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-210 für Hauptspindel, Durchmesser 254 mm
- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Anwendermakro (600 Variablen)
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör

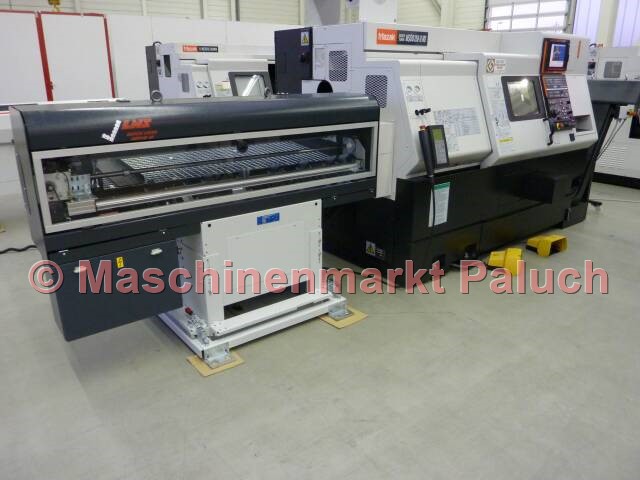

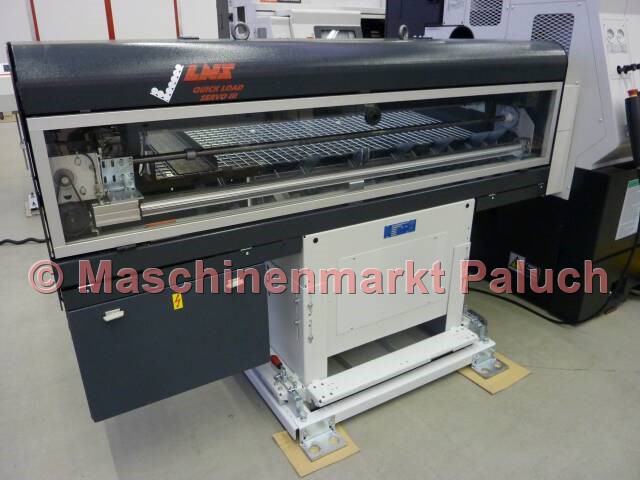

- LNS Kurzstangenlademagazin, Modell: Quick Load Servo III
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- autom. Abschalten
- Hochdruckkühlung
- Kühlemulsions- und Ölnebel-Abscheideanlage
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
