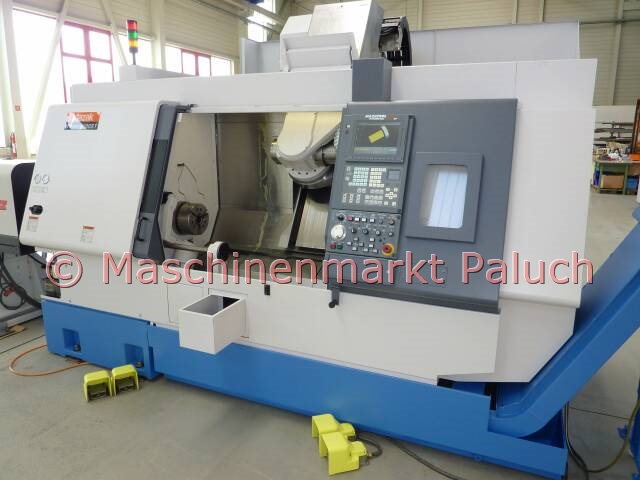

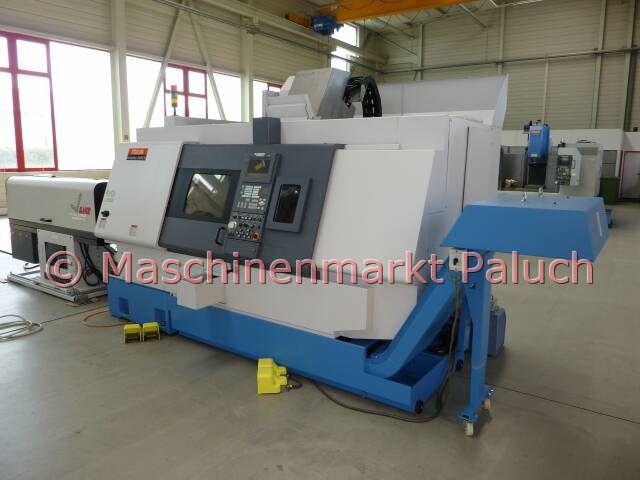

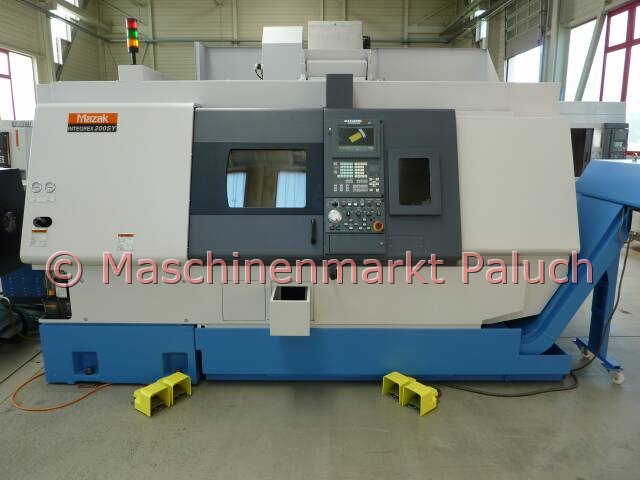

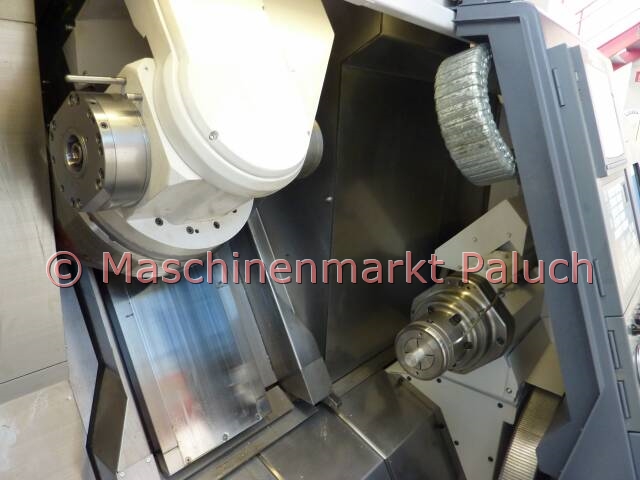

MAZAK Integrex 200SY
Objektnummer
1434
Maschinenart
CNC-Drehmaschine
Baujahr
2000
Steuerung

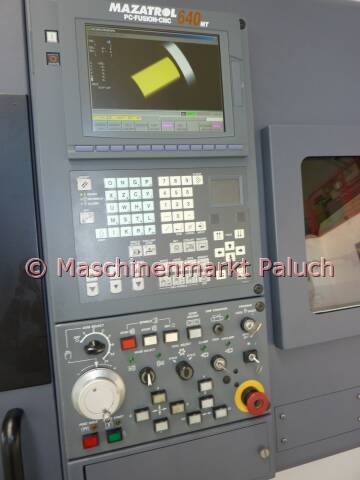

Mazatrol PC Fusion CNC 640 MT
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
540
mm
Max. Drehdurchmesser
540
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
349
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°
Zweite Spindel
Drehzahlbereich
35 – 5.500
U/min
Hauptantriebsleistung
7,5
kW
Indexierung
72 Pos. / 5
°
Angetriebene Werkzeuge
Antriebsleistung
7,5
kW
Max. Drehmoment
62
Nm
Drehzahlbereich
15-6.000
U/min
Werkzeugaufnahme
MAZAK KM 63
Werkzeugmagazin
Anzahl der Werkzeugplätze
40
Max. Werkzeuggewicht
7
kg
Werkzeugwechselzeit
1. Schritt ca. 1,3
s
Verfahrwege
X-Achse
530
mm
Z-Achse
1.065
mm
Z2-Achse
1.005
mm
Y-Achse
+/- 70
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
15
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X/Y/Z-Achse
0–6.000
mm/min
C-Achse
1° - 2.000
°/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
43
KVA
Maschinengewicht, ca.
5.800
kg
Maschinenmaße (L x B x H), ca.
ca. 3,50 x 2,10 x 2,50 m
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-208 für Hauptspindel, Durchmesser 210 mm
- Hydr. MARQUART Quadro NC Spannzangenfutter für Gegenspindel
- C – Achse (Hauptspindel)
- Y – Achse
- Linearmaßstabsystem für X – Achse
- Spindelorientierung an zweiter Spindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Synchronisation der Haupt- und Zweitspindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Ausblaseinrichtung am Futter (Zweite Spindel)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- BAZ Bearbeitungszyklen
- Navigations Überwachungsanzeige
- Schnittstelle für IC Speicherkarte
- Werkzeugstandzeitüberwachung
- PCMCIA Schnittstelle
- Schnittstelle für MSK
- 3,5" Diskettenlaufwerk
- Dokumentation
Sonderzubehör
- LNS Kurzstangenlademagazin, Modell: Quick Load Servo II
- Interface für Stangenlademagazin
- B – Achse 0,001 Grad
- Werkzeugmagazin für 40 Werkzeuge
- Ausblaseinrichtung am Futter 1. Spindel
- CNC Optionspaket EIA/ISO, Inhalt des Pakets:
- EIA/ISO Anwendermakro (100 Variablen G65-G67)
- Makro Unterbrechnungsfunktion
- EIA/ISO Anwendermakro gemeinsame Variablen (600)
- Schraubenlinien Interpolation
- EIA/ISO Eingabefunktion
- Koordinatensystem Rotation (G68.5/G69.5)
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl des Werkstückkoordinatensystem
- Zeichnungsdaten Direkteingabefunktion
- Synchrones Gewindeschneiden für angetriebene Werkzeuge
- Interface Set (Schnittstelle für Maus, Drucker, Tastatur)
- Hochdruckkühlung 14 bar
- MAYFRAN Späneförderer, Auswurf seitlich
- diverse Werkzeugaufnahmen KM 63
