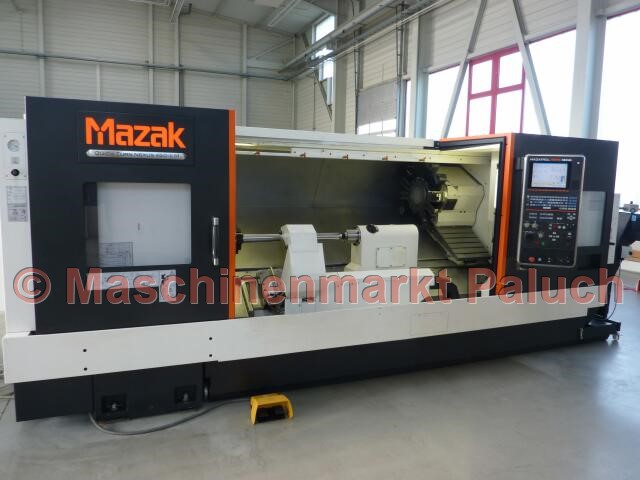

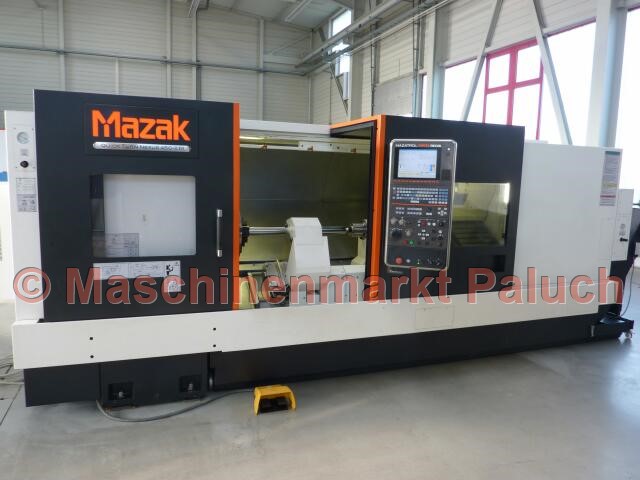

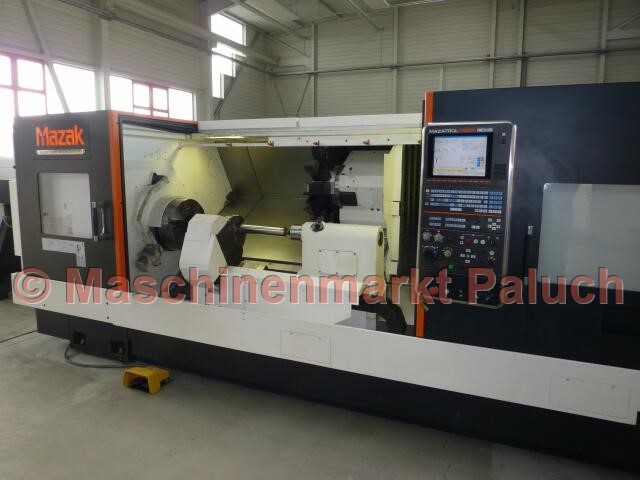

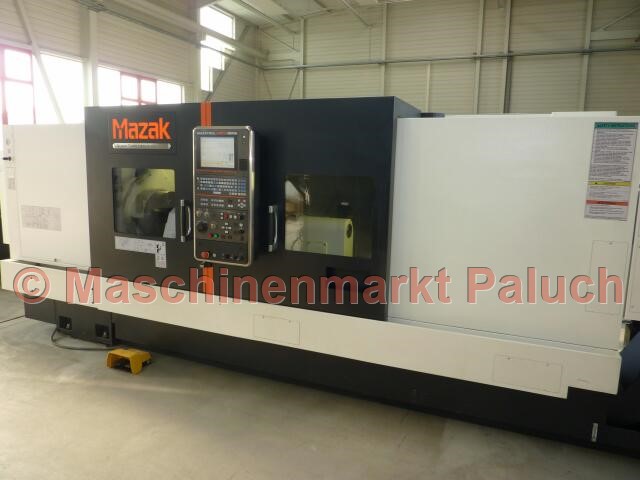

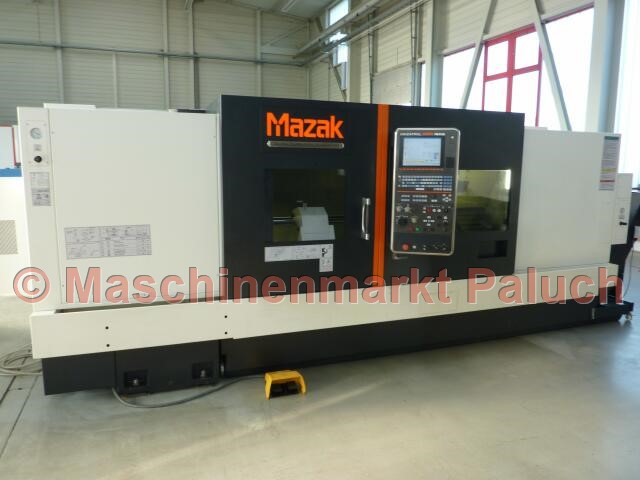

MAZAK Quick Turn Nexus 450-II M Universal 2000
Objektnummer
1600
Maschinenart
CNC-Drehmaschine
Baujahr
2013
Steuerung
Mazatrol Matrix 2
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
845
mm
Max. Drehdurchmesser
580
mm
Max. Drehlänge
2.075
mm
Stangenarbeiten bis Durchmesser
149
mm
Hauptspindel
Drehzahlbereich
35-2.000
U/min
Hauptantriebsleistung
30
kW
Max. Drehmoment
1.848
Nm
Spindelnase
A2 – 15
Zoll
Spindelbohrung
166
mm
Spindelpositionierung C-Achse
0,0001
°

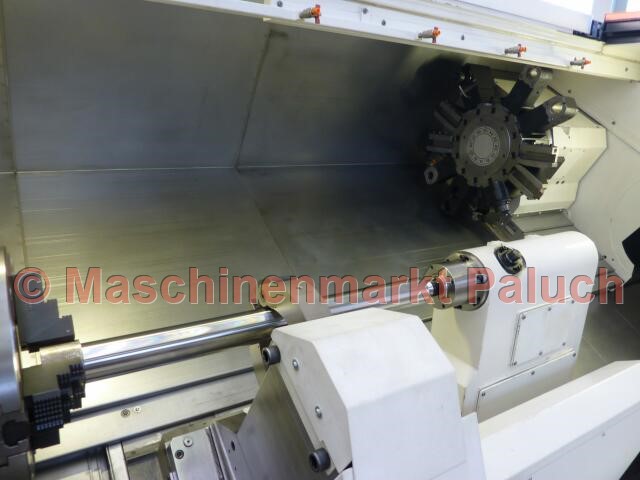

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
95
Nm
Verfahrwege
X-Achse
340
mm
Z-Achse
2.120
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
30
m/min
C-Achse
555
U/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
2.075
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
62
KVA
Maschinengewicht, ca.
12.000
kg
Maschinenmaße (L x B x H), ca.
5,00 x 2,30 x 2,00
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter BB-218, Durchmesser 450 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C-Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion (G33)
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör

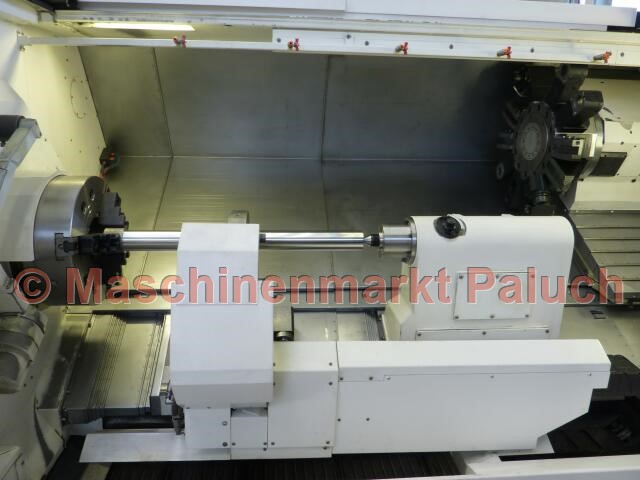

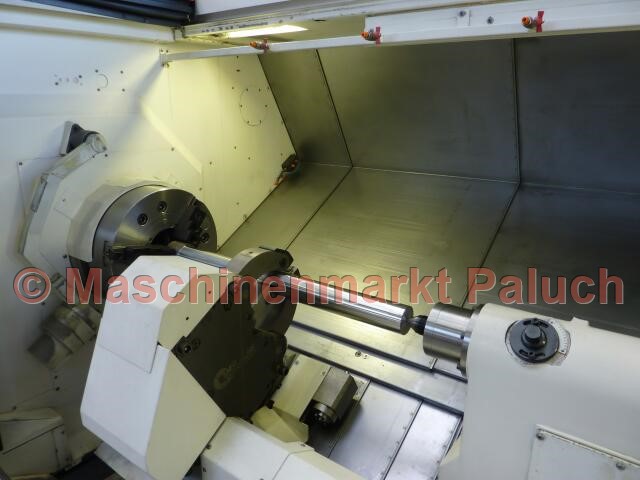

- Vorbereitung für Lünette
- hydr. SMW Lünette K4-MSW, Spannbereich 52-280 mm
- Hi-Performance B (2000U)
- verstärkte Kühlmittelpumpe
- CROMAR Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
