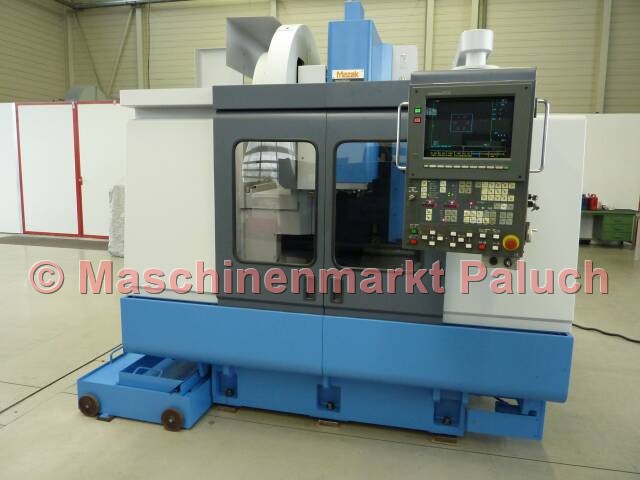

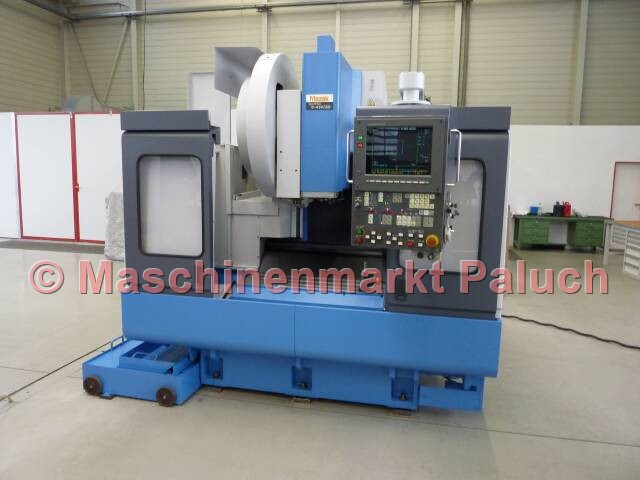

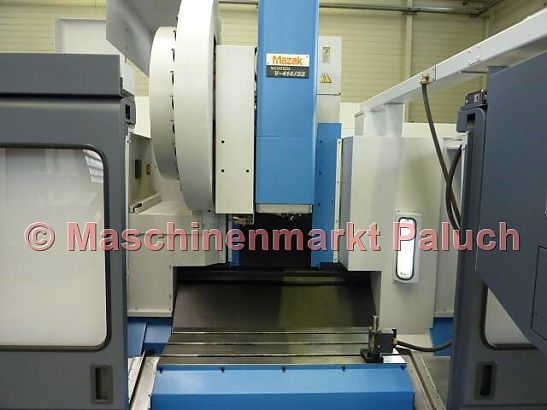

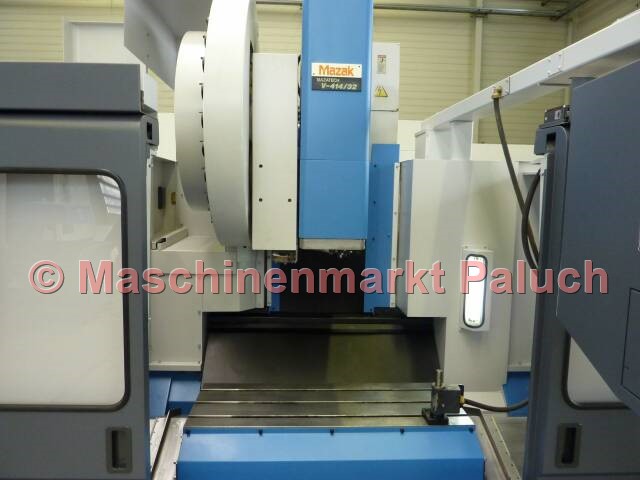

MAZAK Mazatech V – 414/32
Objektnummer
1471
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
1995
Steuerung

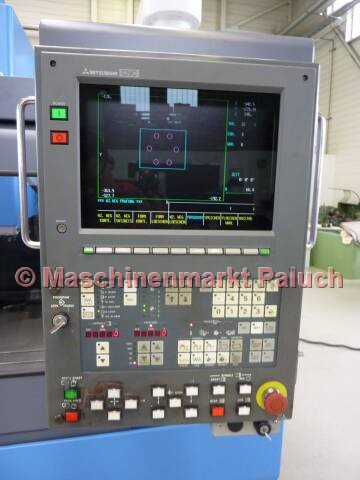

Mazatrol M-32
Technische Daten

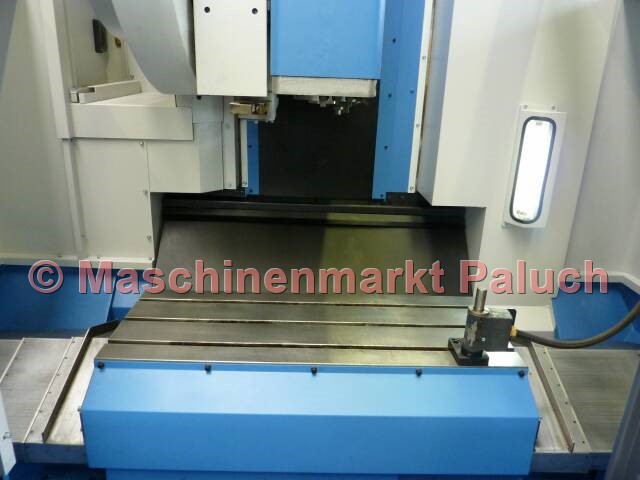

Arbeitstisch
Tischgröße
1.100 x 410
mm
Max. Tischbelastung
500
kg
T-Nuten
3
Stück
Abstand der T-Nuten
125
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
813
mm
Y-Achse
410
mm
Z-Achse
460
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
24
m/min
Y-Achse
24
m/min
Z-Achse
18
m/min
Vorschub
1 - 8.000
mm/min
Spindelnase zum Tisch
150 ~ 610
mm
Arbeitsspindel
Drehzahlbereich
50 - 7.000
U/min
Werkzeugschaft
CAT 40
Hauptantriebsleistung
7,5
kW
Max. Drehmoment
96
Nm
Werkzeugmagazin
Anzahl der Werkzeugplätze
30
max. Werkzeugdurchmesser
100
mm
- bei freier Nebenstelle
160
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
10
kg
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
22
KVA
Maschinengewicht, ca.
6.450
kg
Maschinenmaße (L x B x H), ca.
3,20 x 2,80 x 2,50
m
Zubehör
Normalzubehör
- EIA/ISO Programmierfunktion
- MAZAK Monitoring System C
- Adaptive Vorschubsteuerung (AFC)
- Werkzeugbrucherkennung (TBR)
- Werkzeugstandzeitüberwachung und Ersatzwerkzeugaufruf (TLM)
- autom. Werkzeuglängenmeßsystem
- kompl. Kühlmitteleinrichtung
- Spindelkühlaggregat
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 30 Werkzeugplätze
- Hochdruckkühlung durch die Spindel
- synchrones Gewindeschneiden (ohne Ausgleichsfutter)
- Werkseitige Vorbereitung für Monitoring B System
