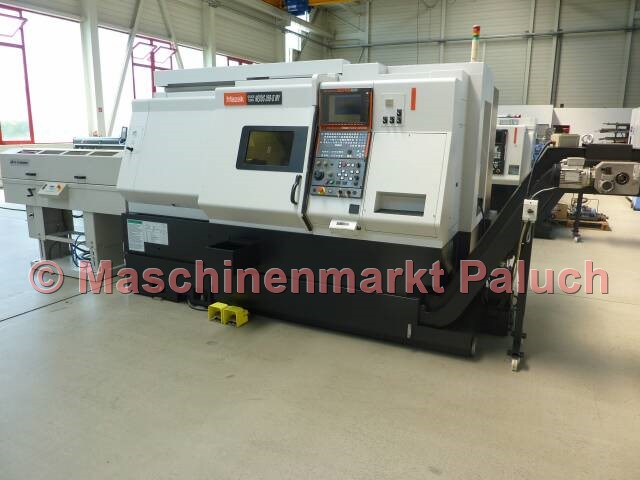

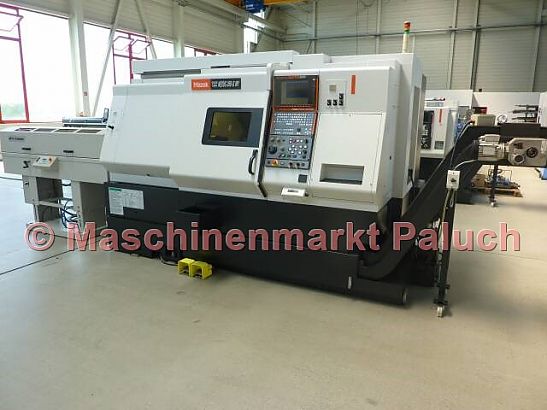

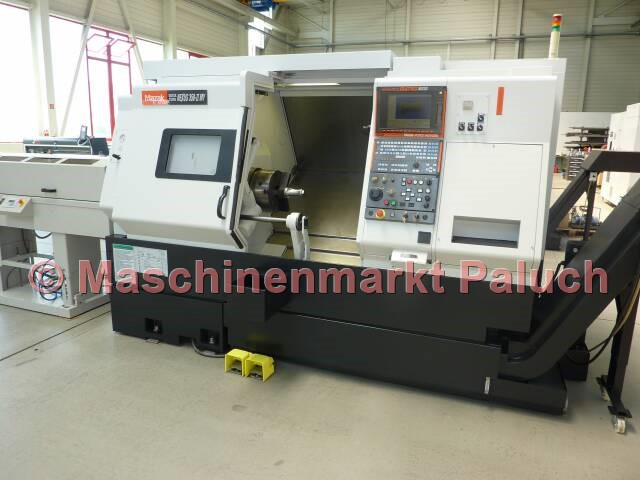

MAZAK Quick Turn Nexus 350-II MY Universal 650
Objektnummer
1464
Maschinenart
CNC-Drehmaschine
Baujahr
2008

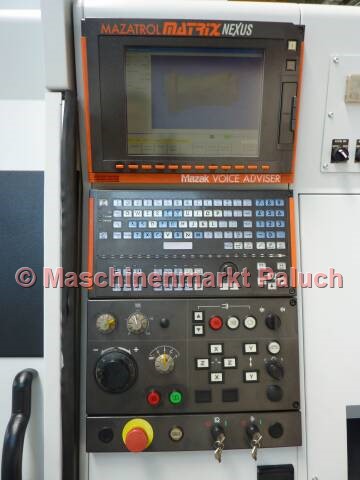

Steuerung
Mazatrol Matrix
Technische Daten

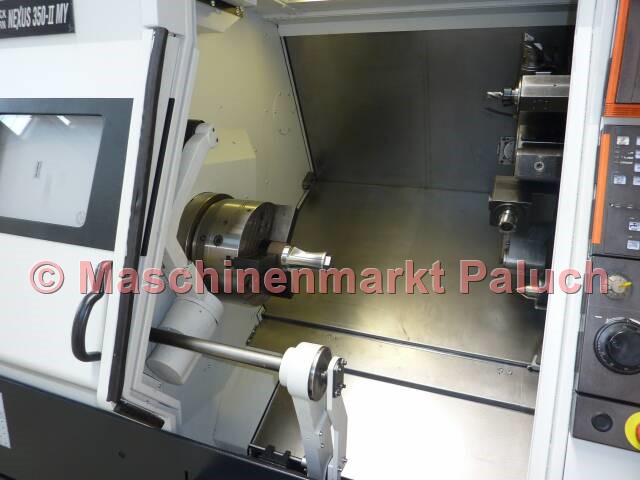

Arbeitsraum
Max. Schwingdurchmesser
750
mm
Max. Drehdurchmesser
420
mm
Max. Drehlänge
603
mm
Stangenarbeiten bis Durchmesser
90
mm
Hauptspindel
Drehzahlbereich
35 - 3.300
U/min
Hauptantriebsleistung
30
kW
konstantes Drehmoment
808
Nm
Spindelnase
A2 - 11
Zoll
Spindelbohrung
112
mm
Spindelpositionierung C-Achse
0 - 360° / 0,001
°

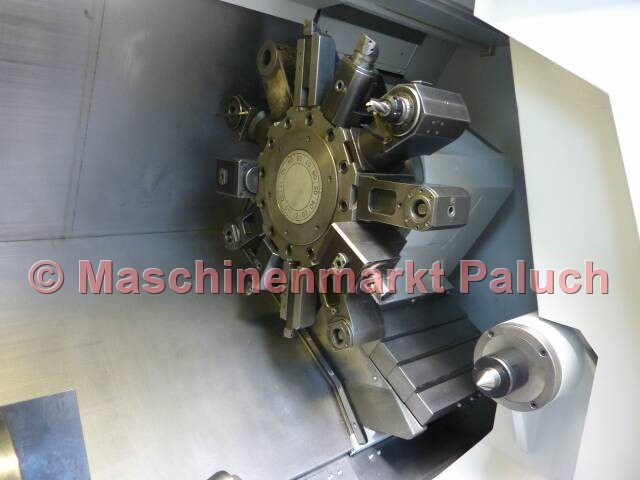

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
95
Nm
Verfahrwege
X-Achse
260
mm
Y-Achse
150 (+/- 75)
mm
Z-Achse
670
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
15
m/min
Z-Achse
33
m/min
C-Achse
555
U/min
Vorschubbereich
X/Y/Z-Achse
0 - 2.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
645
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
44,9
KVA
Maschinengewicht, ca.
7.700
kg
Maschinenmaße (L x B x H), ca.
3,40 x 2,20 x 2,20
m
Zubehör
Normalzubehör

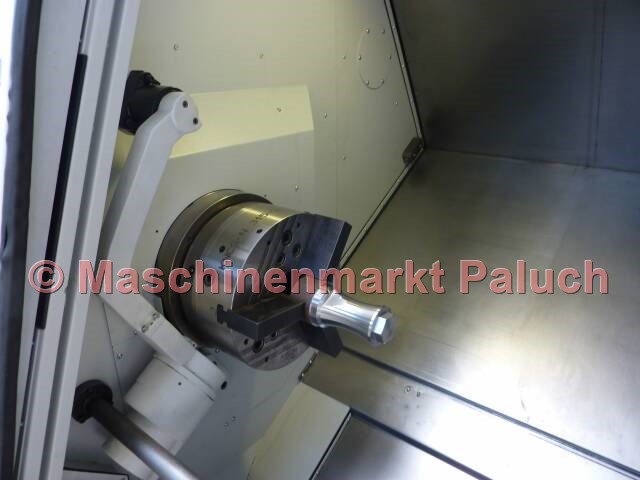

- Hydr. SMW Dreibackenfutter KNCS 315-91, Durchmesser 315 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- MKE Kurzstangenlademagazin, Typ: HL 15 PN
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Überlast-Überwachungssystem
- Autom. Öffnen/Schließen der Vordertür
- Autom. Ein-/Ausschalten einschl. Warmlauffunktion
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Zylinder- (G07) + Polarinterpolation (G12.1)
- 3 Lampen zur Anzeige des Bearbeitungszustandes
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- 9 St. feststehende Werkzeughalter
- 3 St. angetriebene Werkzeughalter
