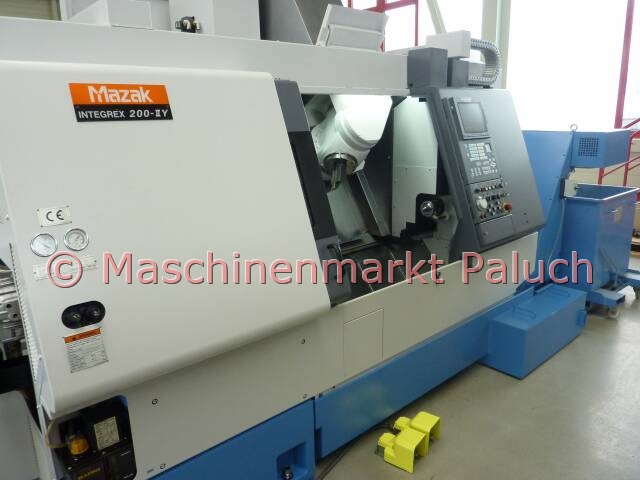

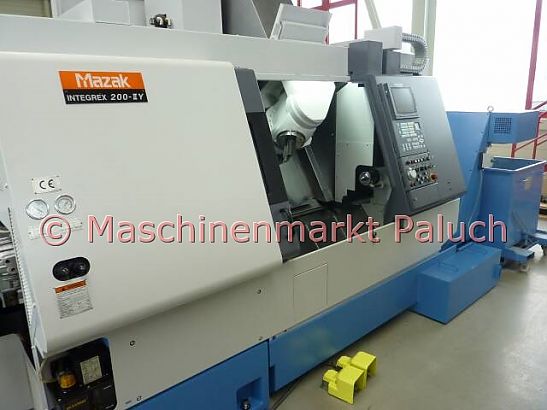

MAZAK Integrex 200-IIY
Objektnummer
1425
Maschinenart
CNC-Drehmaschine
Baujahr
2002
Steuerung

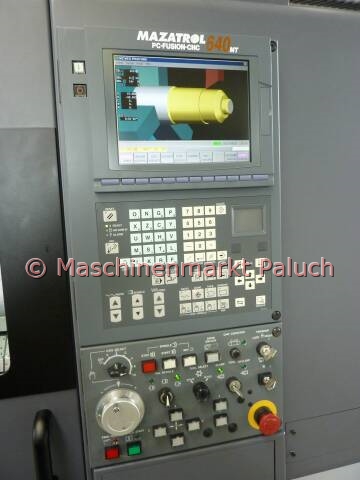

Mazatrol PC Fusion CNC 640MT
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
540
mm
Max. Drehdurchmesser
540
mm
Max. Drehlänge
1.020
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
349
Nm
Spindelnase
A2 - 6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0°-360°/0,001
°
Angetriebene Werkzeuge
Drehzahlbereich
15-10.000
U/min
Antriebsleistung
15
kW
Max. Drehmoment
103
Nm
Werkzeugaufnahme
CAPTO C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
40
Max. Werkzeuggewicht
7
kg
Verfahrwege
X-Achse
530
mm
Z-Achse
1.065
mm
Y-Achse
+/- 80
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
15
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X-Achse
0–6.000
mm/min
Z-Achse
0–6.000
mm/min
C-Achse
1-2.000
°/min
Y-Achse
0–6.000
mm/min
Reitstock
Reitstockverfahrweg
870
mm
Aufnahme
MK 4
Pinolenhub
140
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
36
KVA
Maschinengewicht, ca.
6.800
kg
Maschinenmaße (L x B x H), ca.
3,50 x 2,10 x 2,50
m
Zubehör
Normalzubehör
- Hydr. SCHUNK Dreibackenfutter KNCS-N-260-72, Durchmesser 260 mm
- B – Achse (0,001° Positionierachse)
- C – Achse
- Y – Achse
- Linearmaßstabsystem für X – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch vollgekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Werkzeugstandzeitüberwachung
- BAZ Bearbeitungszyklen
- Navigations Überwachungsanzeige
- Schnittstelle für IC Speicherkarte
- PCMCIA-Schnittstelle
- 3,5" Diskettenlaufwerk
- Schnittstelle für MSK
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 40 Werkzeuge (CAPTO C6)
- Hauptspindel mit Stangendurchlaß 65 mm
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Hochdruckkühlung durch die Frässpindel 35 bar
- CNC Optionspaket EIA/ISO, Inhalt des Pakets:
- Anwendermakro (100 Variablen G65-G67)
- Anwendermakro gemeinsame Variablen (600)
- Schraubenlinien Interpolation (EIA/ISO)
- EIA/ISO Eingabefunktion
- Koordinatensystem Rotation (G68.5/G69.5)
- Eingabe/Aufhebung der Polarkoordinateneingabe (G122/G123)
- Auswahl Werkstückkoordinatensystem
Zeichnungsdaten - Direkteingabefunktion
- MAYFRAN Späneförderer, Auswurf seitlich
