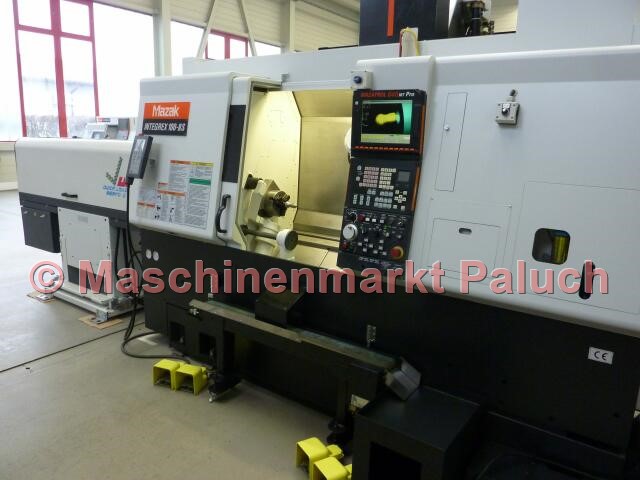

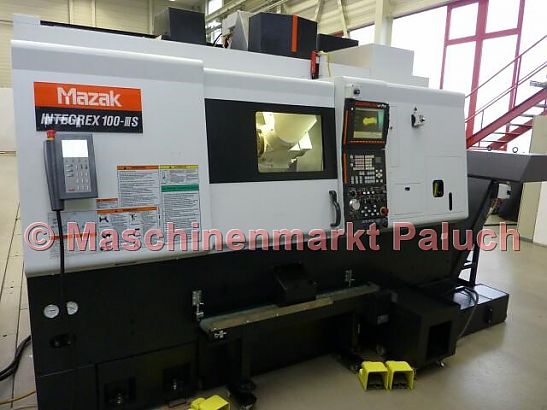

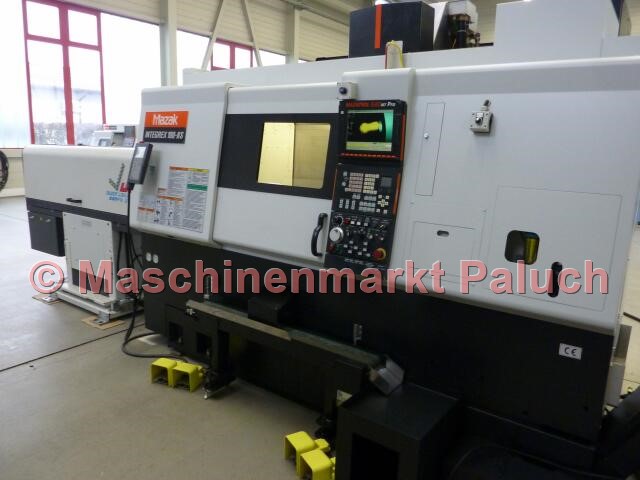

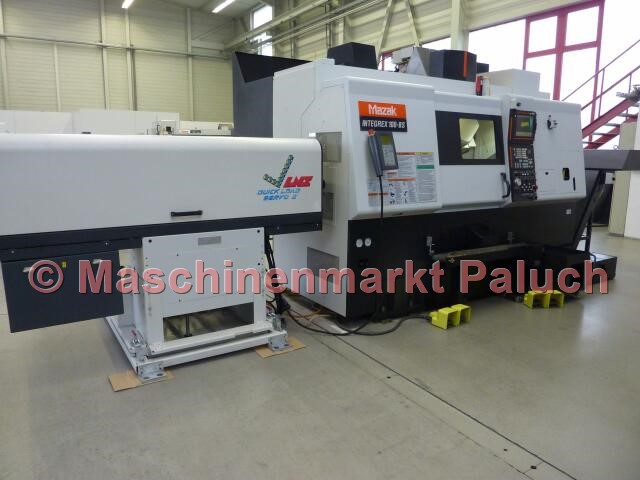

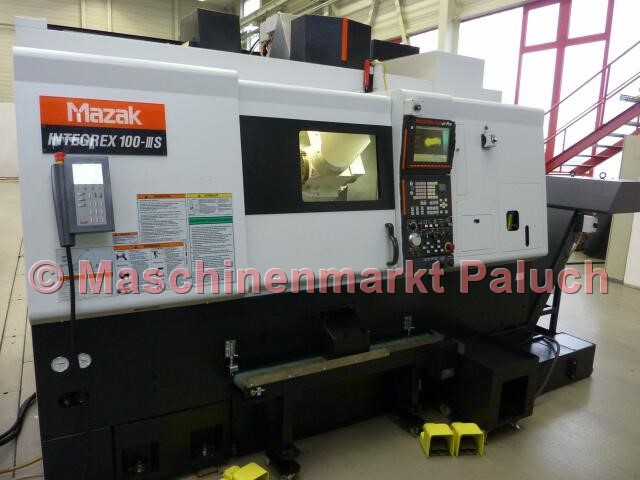

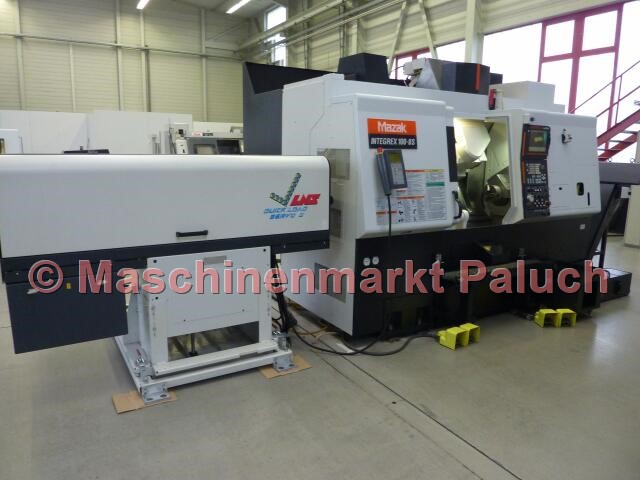

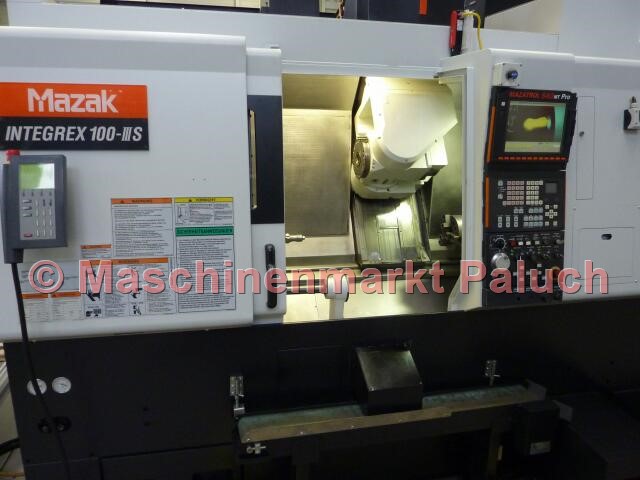

MAZAK Integrex 100-IIIS
Objektnummer
1533
Maschinenart
CNC-Drehmaschine
Baujahr
2006
Steuerung

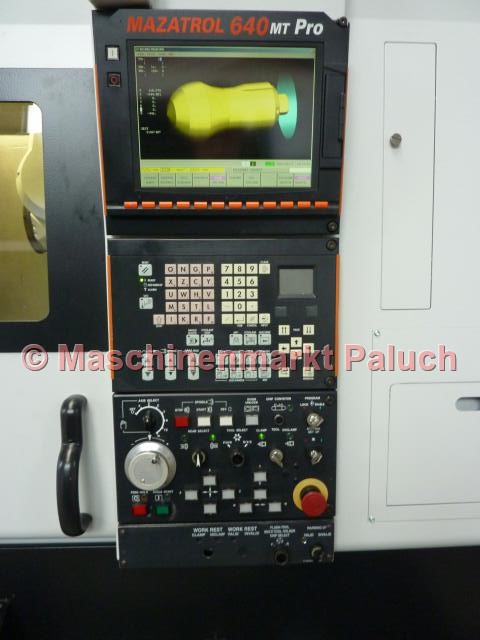

Mazatrol 640MT Pro
Technische Daten

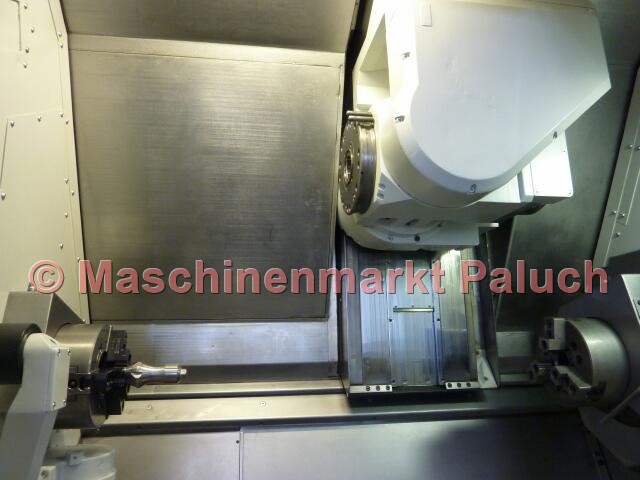

Arbeitsraum
Max. Schwingdurchmesser
545
mm
Max. Drehdurchmesser
350
mm
Stangenarbeiten bis Durchmesser
51
mm
Max. Drehlänge
730
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
161
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm
Spindelpositionierung C-Achse
0°-360°/0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
161
Nm
Indexierung
360°/0,0001
°
Angetriebene Werkzeuge
Drehzahlbereich
15-12.000
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
49
Nm
Werkzeugaufnahme
CAPTO C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
40
Max. Werkzeuggewicht
4
kg
max. Werkzeugdurchmesser
90
mm
Max. Werkzeuglänge
200
mm
Werkzeugwechselzeit
ca. 0,3
s
Verfahrwege
X-Achse
410
mm
Z-Achse
570
mm
Y-Achse
+/- 70
mm
B-Achse
-30° bis +195°
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
26
m/min
W-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
400
U/min
Vorschubbereich
X-Achse
0–8.000
mm/min
Z-Achse
0–8.000
mm/min
Y-Achse
0–8.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
28
KVA
Maschinengewicht, ca.
7.000
kg
Maschinenmaße (L x B x H), ca.
2,60 x 2,20 x 2,50
m
Zubehör
Normalzubehör

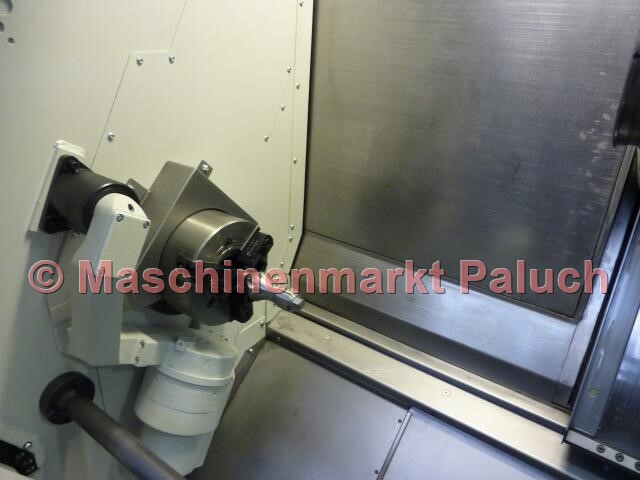

- Hydr. KITAGAWA Dreibackenfutter BB-06 für Hauptspindel, Durchmesser 169 mm
- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- B – Achse
- C – Achse
- Y – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- BAZ Bearbeitungszyklen
- Navigations Überwachungsanzeige
- Schnittstelle für IC Speicherkarte
- 3,5" Diskettenlaufwerk
- Werkzeugstandzeitüberwachung
- Schnittstelle für MSK
- Dokumentation
Sonderzubehör

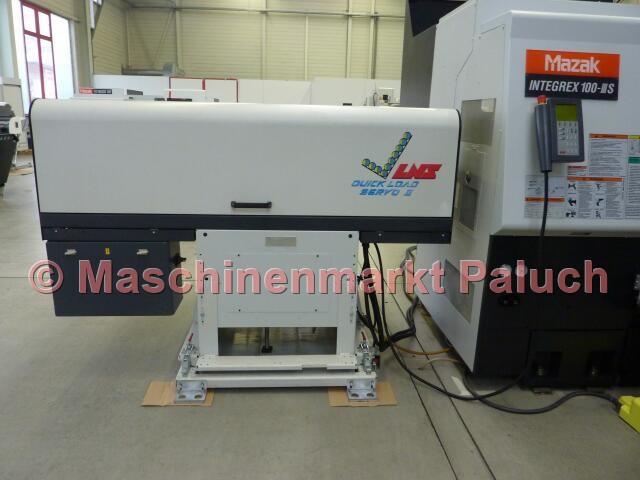

- LNS Kurzstangenlademagazin
- Werkzeugmagazin für 40 Werkzeuge (CAPTO C6)
- Hauptspindel mit Stangendurchlaß 51 mm
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Gegenspindel mit C – Achse 0,0001 Grad
- Optionspaket 5-Achs N-Simultanbearbeitung
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
