Ihr Spezialist für gebrauchte MAZAK-Maschinen

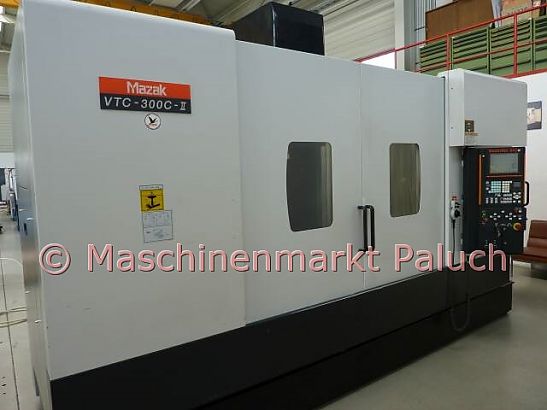

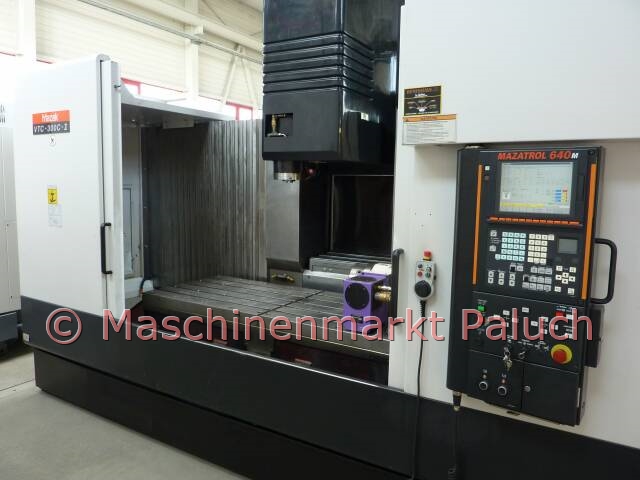

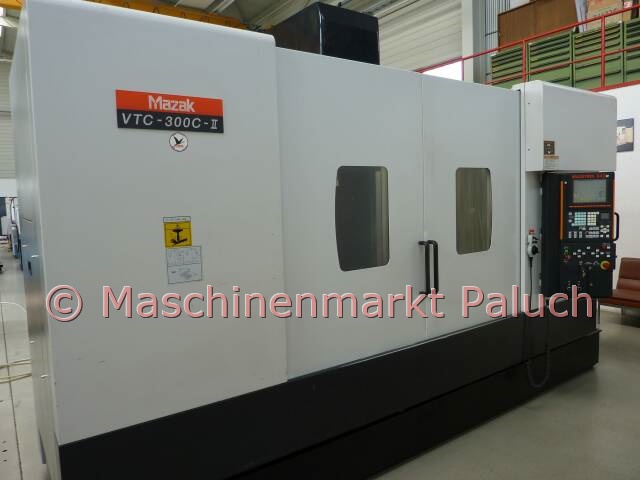

MAZAK VTC-300C-II

Objektnummer
1394
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2004
Steuerung
Mazatrol PC Fusion CNC 640M

Technische Daten

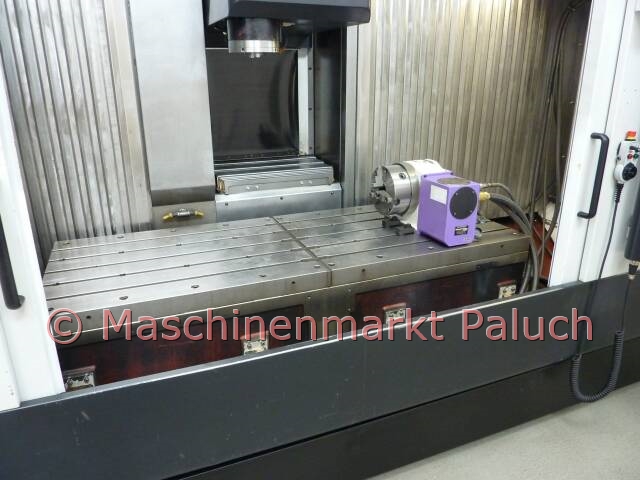

Arbeitstisch

Tischgröße
760 x 2.000 mm
Max. Tischbelastung
1.400 kg
Abstand zwischen:
Spindelnase zum Tisch
180 ~ 840 mm
Ständervorderseite zur Spindelmitte
860 mm

Verfahrwege

X-Achse
1.740 mm
Y-Achse
760 mm
Z-Achse
660 mm

Verfahrgeschwindigkeit

Eilgang:
X/Y/Z-Achse
36 m/min
Vorschub
1 - 8.000 mm/min

Arbeitsspindel

Drehzahlbereich
40 - 12.000 U/min
Werkzeugschaft
CAT 40
Hauptantriebsleistung
18,5 kW

Werkzeugmagazin

Anzahl der Werkzeugplätze
30
max. Werkzeugdurchmesser
80 mm
- bei freier Nebenstelle
110 mm
Max. Werkzeuglänge
350 mm
Max. Werkzeuggewicht
8 kg

Maschinendaten (bei Standardausstattung)

Gesamtanschlußwert
22 KVA
Maschinengewicht, ca.
10.500 kg
Maschinenmaße (L x B x H), ca.
4,50 x 3,50 x 3,10 m

Zubehör

Normalzubehör

  • MAZAK Monitoring System C
    • Adaptive Vorschubsteuerung (AFC)
    • Werkzeugbrucherkennung (TBR)
    • und Ersatzwerkzeugaufruf (TLM)
  • Navigations Überwachungsanzeige
  • Bearbeitungsnavigation
  • PCMCIA Schnittstelle
  • 3,5" Diskettenlaufwerk
  • kompl. Kühlmitteleinrichtung
    • Flutkühlung
    • Kühlung durch die Spindel
  • Kühlmittel- und Späneschutz
  • Werkzeuglängenmeßeinrichtung
  • Schnittstelle für MAZAK Mikro Disk und MSK
  • Arbeitsraumbeleuchtung
  • Dokumentation

Sonderzubehör

  • Hochdruckkühlung durch die Spindel, Druck an der Pumpe ca. 15 bar
  • Abnehmbares Handrad für 3-Achsen
  • Synchrones Gewindeschneiden (ohne Ausgleichsfutter)
  • CNC-Optionspaket Performance, Inhalt des Pakets:
    •  MAZAK Gewindebohren Tornado
    • Synchrones Gewindeschneiden
    • EIA/ISO Eingabefunktion
    • EIA/ISO Sonderfunktion
    • EIA/ISO Konstanter Vorschub
    • EIA/ISO Werkzeuglängenmessung
    • EIA/ISO Programmeinheit Stop Funktion
    • MAZACC – 2D
    • Zusätzliches Werkstückkoordinatensystem
    • Spiralbearbeitungsfunktion für Ausdrehkopfbearbeitung
  • Werkseitige Vorbereitung für Monitoring B-System

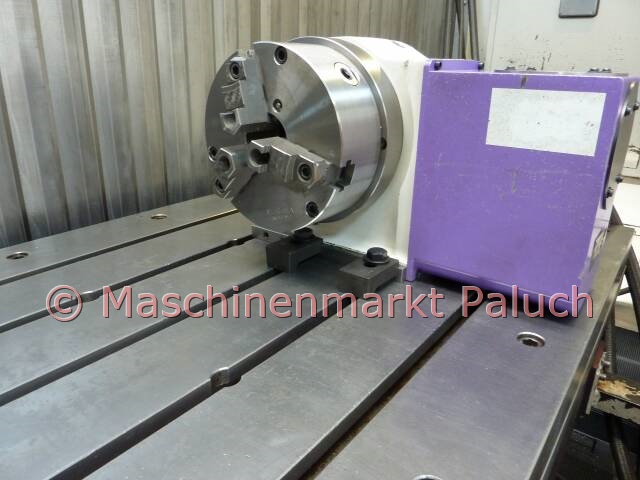

  • KITAGAWA NC-Rundtisch, Typ: MR 250
