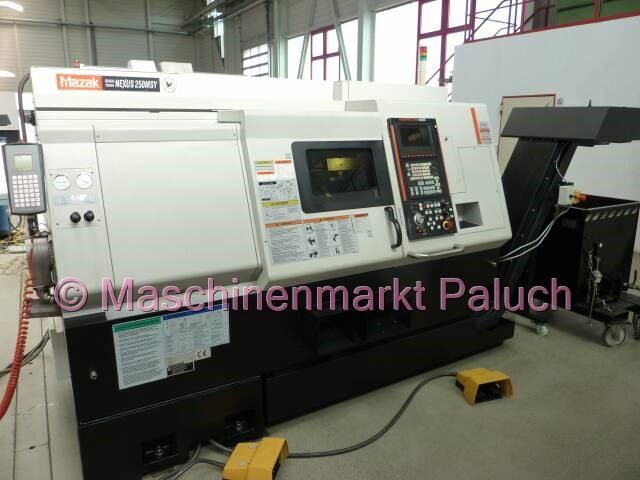

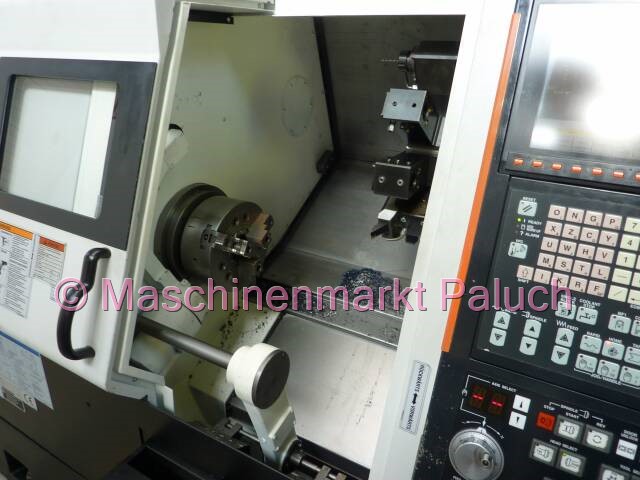

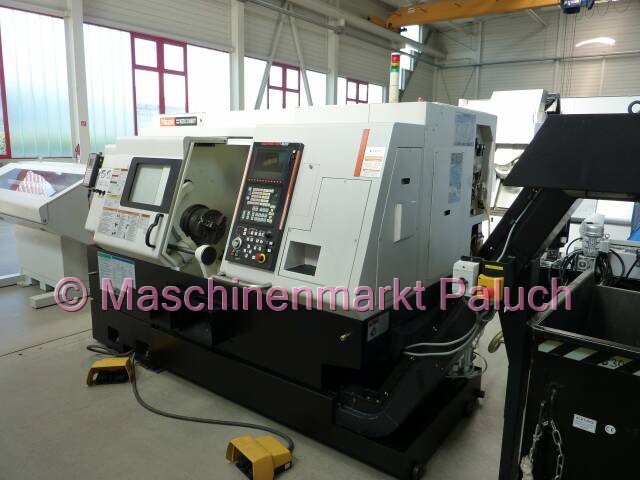

MAZAK Quick Turn Nexus 250MS-Y
Numéro d’objet
1440
Type de machine
Tour CNC
Année de fabrication
2005
Commande

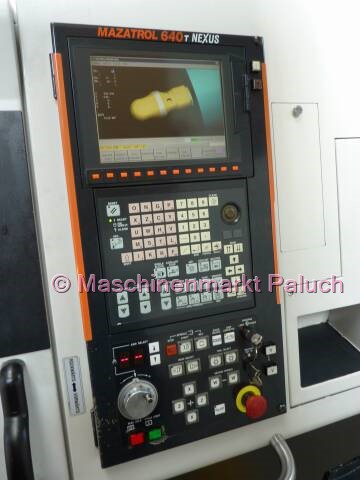

Mazatrol 640T Nexus
Données techniques

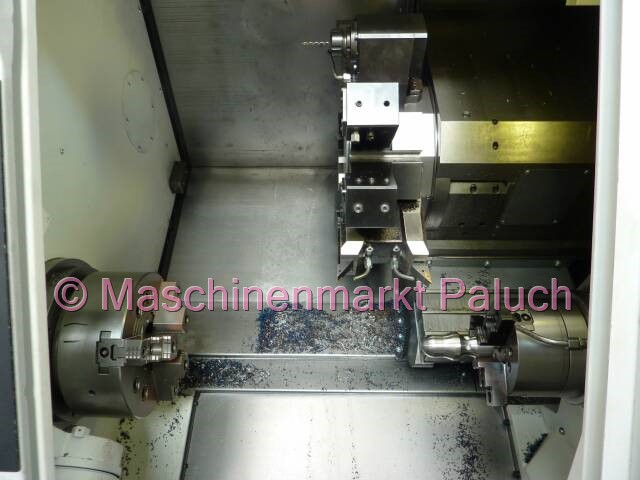

Zone de travail
Passage maximal
675
mm
Passage au-dessus du banc
350
mm
Longueur de tournage max.
504
mm
Travail en barres jusqu’au diamètre
75
mm
Broche principale
Plage de vitesse
35-5.000
tr/min
Puissance principale d’entraînement
26
kW
Couple max.
350
Nm
Alésage de broche
88
mm
Indexation (axe C)
0,001
°

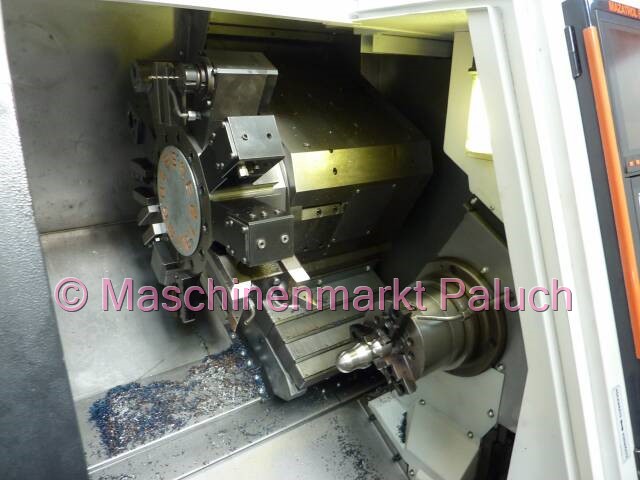

Tourelle revolver
Nombre de logements d’outils
12
Broche secondaire
Plage de vitesse
35-6.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
75
Nm
Indexation
0,001
°
Outils entraînés
Plage de vitesse
25-4.500
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
35
Nm
Déplacements
Axe X
230
mm
Axe Y
100
mm
Axe Z
575
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
21
m/min
Axe Z
33
m/min
Axe X/Y/Z
0-2.000
mm/min
Caractéristiques machine
Puissance électrique installée
41
KVA
Poids de la machine, env.
ca. 5.400
kg
Dimensions de la machine, env.
2,85 x 1,90 x 1,85
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA BB-210 pour broche principale, diamètre 254 mm
- Mandrin hydr. 3 mors KITAGAWA B-206 pour contre-broche, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe programmable
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone avec broche de fraisage
- Macro utilisateur (600 variables)
- Cycle de taraudage / de perçage Tornado MAZAK en EIA / ISO
- Arrêt facultatif (optionnel)
- Contrôle d'outil en processus d'arrière-plan
- Fonction de filetage
- Saisie des coordonnées polaires (G122)
- Fonction de saisie directe des données de dessin
- 2 ports USB
- Interface LAN
- Protection thermique intelligente
- Panneau de danger intelligent
- Aide linguistique MAZAK
- Traitement virtuel
- Documentation
Accessoires spéciaux
- Embarreur IRCO
- Récupérateur de pièces
- Arrosage haute pression
- Convoyeur de copeaux
- 10 porte-outils fixes
- 2 porte-outils entraînés
