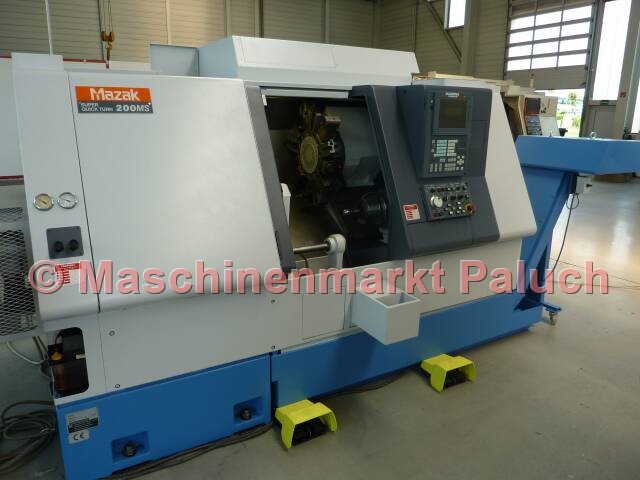

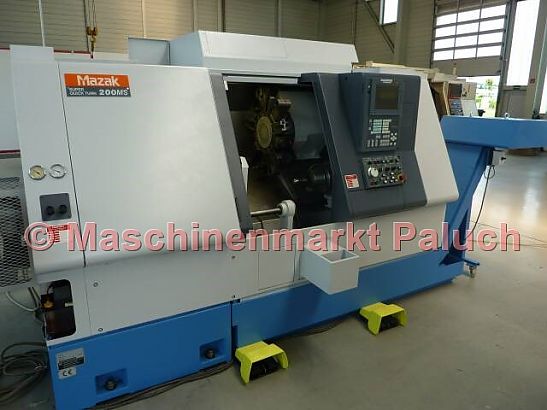

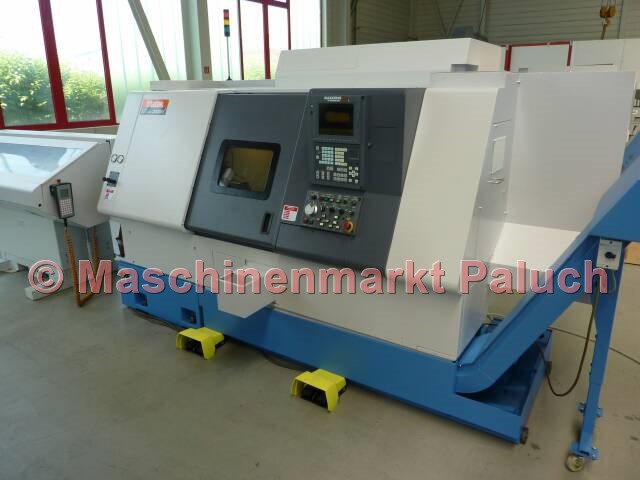

MAZAK Super Quick Turn 200MS
Numéro d’objet
1463
Type de machine
Tour CNC
Année de fabrication
2001
Commande

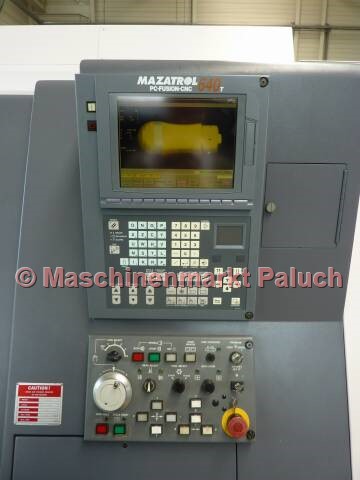

Mazatrol PC Fusion CNC 640T
Données techniques

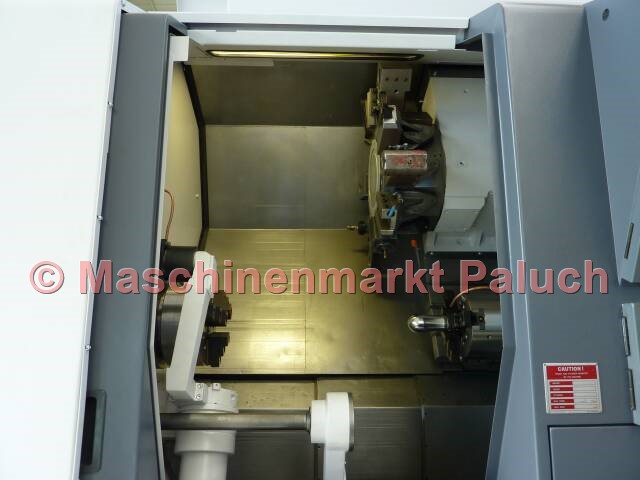

Zone de travail
Passage maximal
525
mm
Diamètre de balancement du chariot transversal max.
350
mm
Passage au-dessus du banc
300
mm
Travail en barres jusqu’au diamètre
51
mm
Broche principale
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
350
Nm
nez de broche
A2 – 6
douane
Alésage de broche
61
mm
Indexation (axe C)
0° - 360°/0,001
°
Broche secondaire
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
57
Nm
Indexation
0,001
°

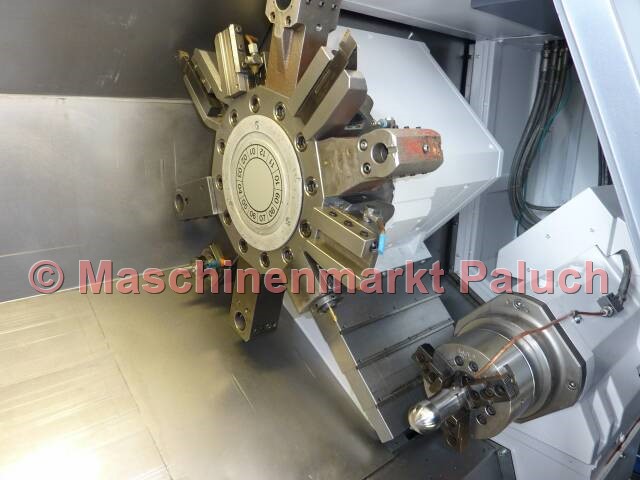

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25 – 4.500
tr/min
Puissance principale d’entraînement
3,7
kW
Couple max.
35
Nm
Déplacements
Axe X
190
mm
Axe Z
575
mm
Axe B
585 mm
mm
Vitesse de déplacement
Axe X
30
m/min
Axe Z
30
m/min
Axe B
18
m/min
Zone d’avance
Axe X/Z
0 – 5.000
mm/min
Axe C
1 – 2.000
°/min
Caractéristiques machine
Puissance électrique installée
40
KVA
Poids de la machine, env.
5.250
kg
Dimensions de la machine, env.
3,15 x 1,70 x 2,20
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA B-208 pour broche principale, diamètre 210 mm
- Mandrin hydr. 3 mors KITAGAWA BB-206 pour contre-broche, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe - C
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Alésage synchrone pour outils entraînés
- Contrôle de la trajectoire de l'outil en arrière-plan
- Affichage de surveillance de la navigation
- PCMCIA interface
- IC Port
- Interface pour MAZATROL DATA TRANSFER
- Documentation
Accessoires spéciaux

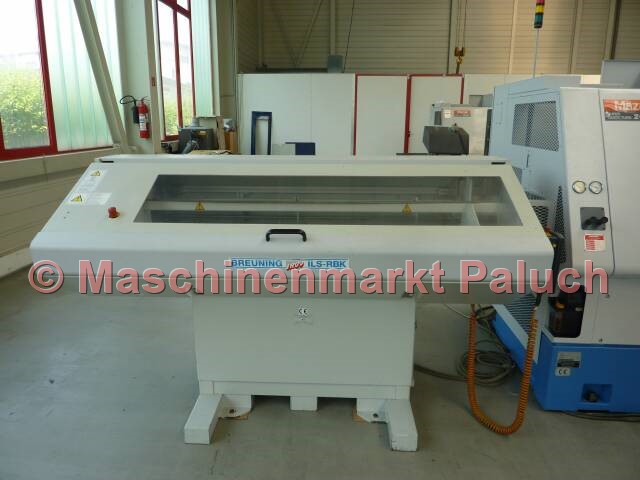

- Embarreur IRCO, modèle ILS-RBK 10016
- Interface embarreur

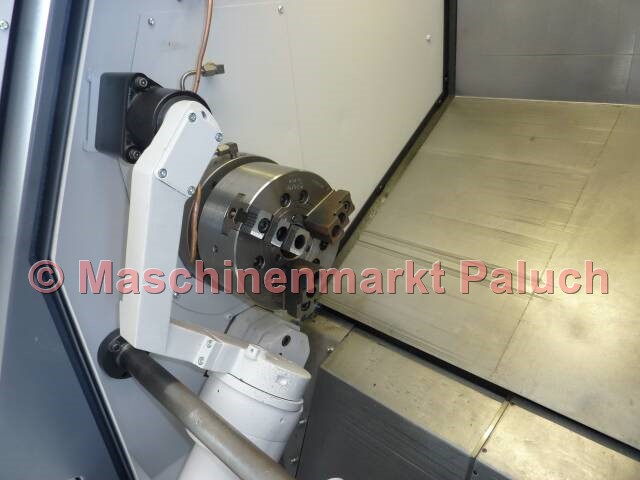

- Récupérateur de pièces
- Déchargeur de pièces autom. avec plateau de réception
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
