MAZAK Quick Turn Nexus 200M Universal 500
Numéro d’objet
1606
Type de machine
Tour CNC
Année de fabrication
2004
Commande

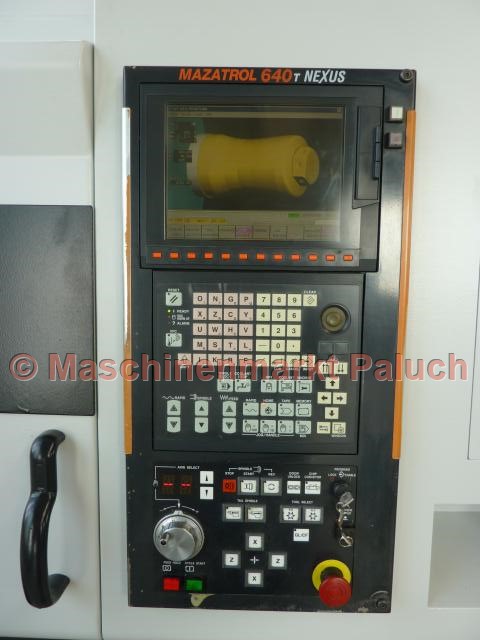

Mazatrol 640T Nexus
Données techniques
Zone de travail
Passage maximal
675
mm
Passage au-dessus du banc
380
mm
Longueur de tournage max.
511
mm
Travail en barres jusqu’au diamètre
65
mm
Broche principale
Plage de vitesse
35-5.000
tr/min
Puissance principale d’entraînement
26
kW
Couple max.
350
Nm
nez de broche
A2 – 6
douane
Alésage de broche
76
mm
Indexation (axe C)
0°-360°/0,001
°

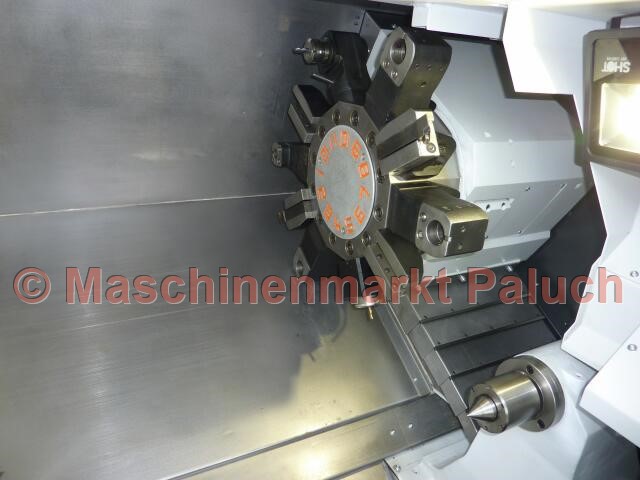

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-4.500
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
35
Nm
Déplacements
Axe X
230
mm
Axe Z
575
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Z
33
m/min
Axe C
400
tr/min
Zone d’avance
Axe X/Z
0-5.000
mm/min
Axe C
1-2.000
°/min
Contre-pointe
Entrée
MK 5
Déplacement contre-pointe
550
mm
Caractéristiques machine
Puissance électrique installée
40
KVA
Poids de la machine, env.
ca. 4.900
kg
Dimensions de la machine, env.
2,50 x 1,80 x 2,20
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA BB-208, diamètre 210 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe programmable
- Verrouillage porte avant
- compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Contrôle de la trajectoire de l'outil en arrière-plan
- Affichage de surveillance de la navigation
- PCMCIA interface
- 3.5" lecteur de disquette
- Interface pour MAZATROL DATA TRANSFER
- Documentation
Accessoires spéciaux
- Interface embarreur
- Récupérateur de pièces
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
