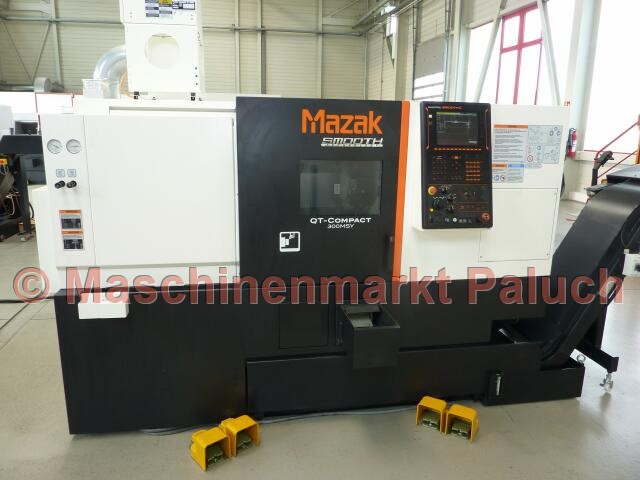

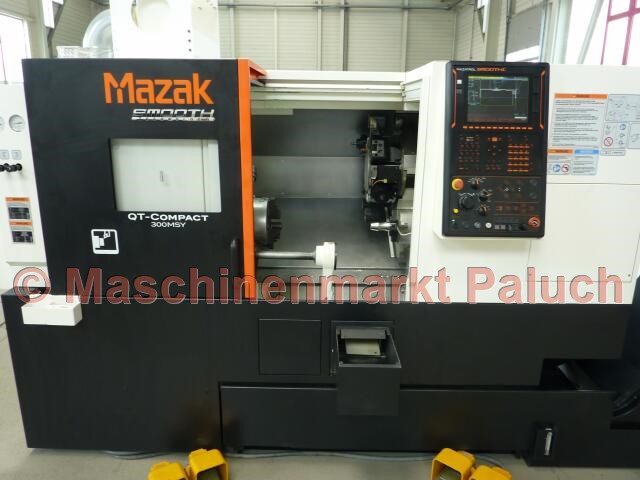

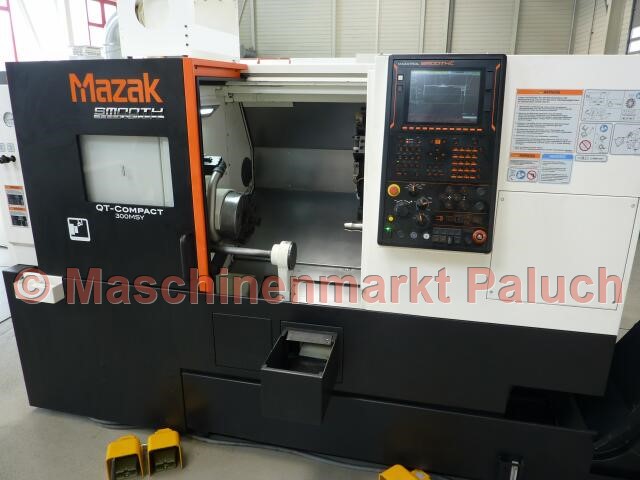

MAZAK Quick Turn Compact 300MSY
Numéro d’objet
1656
Type de machine
Tour CNC
Année de fabrication
2016
Commande

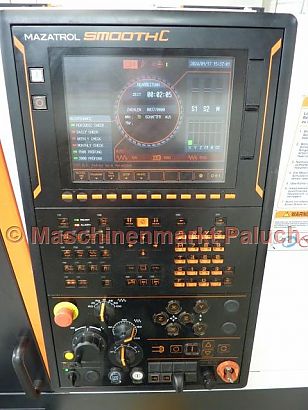

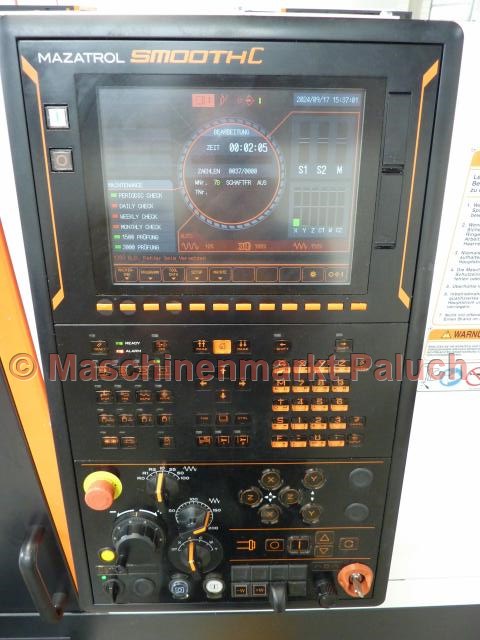

Mazatrol SmoothC
En raison de vos paramètres de confidentialité, vous ne pouvez pas voir ce contenu.
Nous avons besoin de votre consentement pour Connexion à YouTube
Données techniques

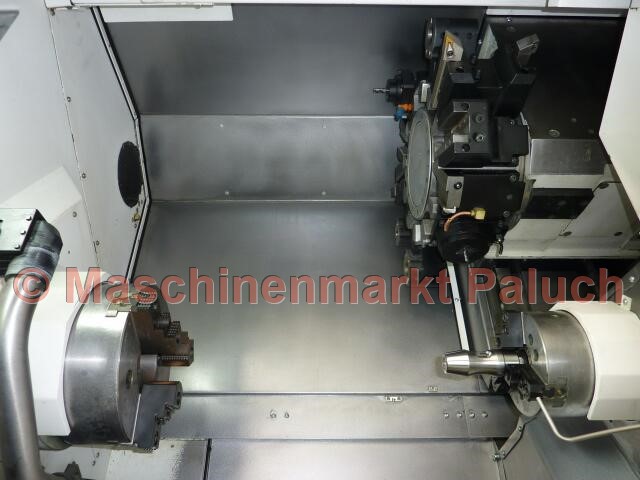

Zone de travail
Passage maximal
695
mm
Passage au-dessus du banc
340
mm
Travail en barres jusqu’au diamètre
80
mm
Broche principale
Plage de vitesse
35-4.000
tr/min
Puissance principale d’entraînement
26
kW
Couple max.
465
Nm
nez de broche
A2-8
douane
Alésage de broche
91
mm
Indexation (axe C)
0° - 360°/0,0001
°
Broche secondaire
Plage de vitesse
35 – 6.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
53
Nm
nez de broche
A2 – 5
douane
Indexation (axe C)
0,0001
°

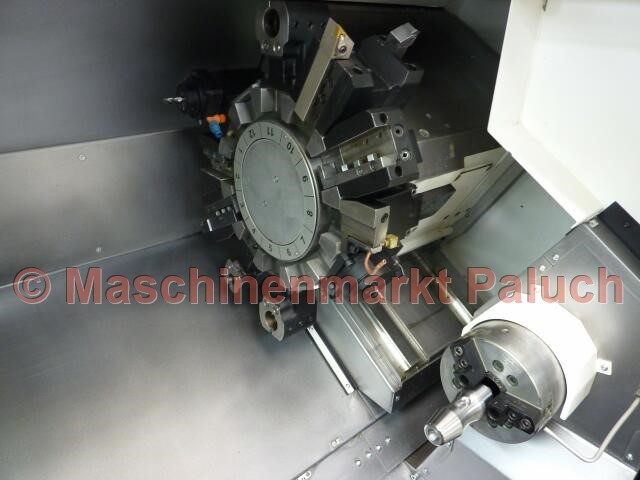

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-4.500
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
47
Nm
Déplacements
Axe X
215
mm
Axe Y
100 (+/- 50)
mm
Axe Z
605
mm
Axe W
580
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
10
m/min
Axe Z
30
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/Y/Z
0-2.000
mm/min
Caractéristiques machine
Puissance électrique installée
26,8
KVA
Poids de la machine, env.
ca. 4.870
kg
Dimensions de la machine, env.
2,70 x 1,90 x 1,90
m
Accessoires
Accessoires standards

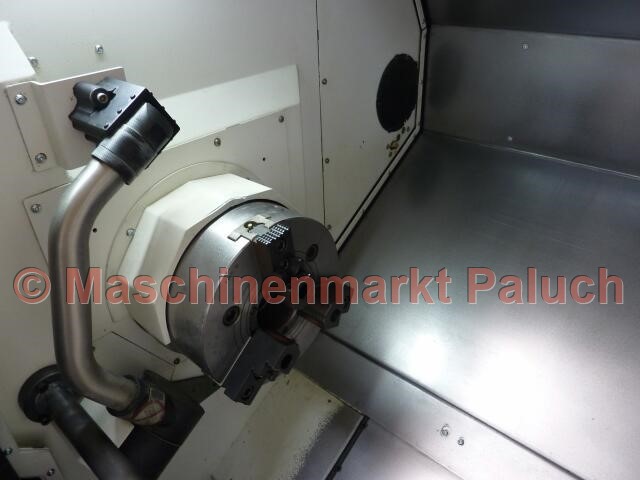

- Mandrin hydr. 3 mors KITAGAWA BB-208 pour broche principale, diamètre 210 mm
- Mandrin hydr. 3 mors KITAGAWA B-206 pour contre- broche, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Orientation de la broche sur la deuxième broche
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone avec broche de fraisage
- Macro utilisateur (600 variables)
- EIA/ISO paquet
- Cycle de taraudage / de perçage Tornado MAZAK en EIA / ISO
- Arrêt facultatif (optionnel)
- Contrôle d'outil en processus d'arrière-plan
- Fonction de filetage
- Fonction de saisie directe des données de dessin
- SD Memory Card I/F
MAZACC – 2D Software - Interface LAN
- Panneau de danger intelligent
- Aide linguistique MAZAK
- Documentation
Accessoires spéciaux
- Paquet de production avec convoyeur à copeaux, contenu du paquet:
- Interface embarreur
- Récupérateur de pièces
- Converse de l'axe C, précision d'entrée 0,0001 °
- Arrosage haute pression
- Convoyeur de copeaux
- Broche principale avec passage de barre 80 mm !!!
- 8 porte-outils fixes
- 2 porte-outils entraînés
