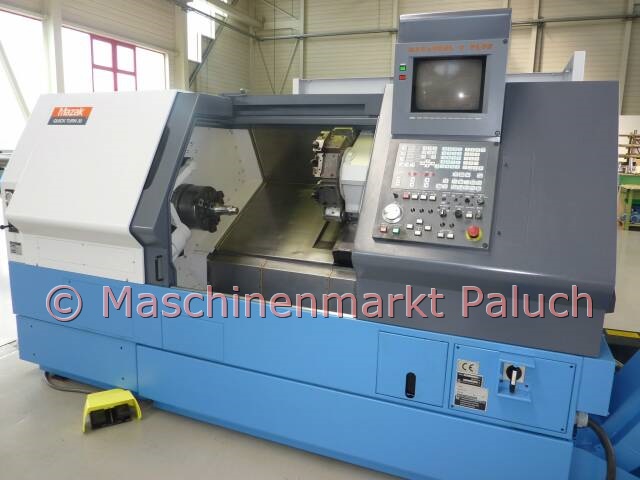

MAZAK Quick Turn N 30B Universal 1000
Numéro d’objet
1392
Type de machine
Tour CNC
Année de fabrication
1998
Commande

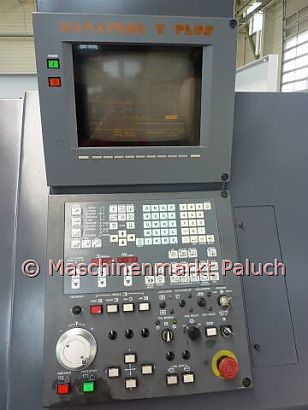

Mazatrol T-Plus / Monochrom
Données techniques
Zone de travail
Passage maximal
510
mm
Passage au-dessus du banc
320
mm
Longueur de tournage max.
951
mm
Travail en barres jusqu’au diamètre
70
mm
Broche principale
Plage de vitesse
33 – 3.300
tr/min
Puissance principale d’entraînement
22
kW
Couple max.
432
Nm
Alésage de broche
80
mm

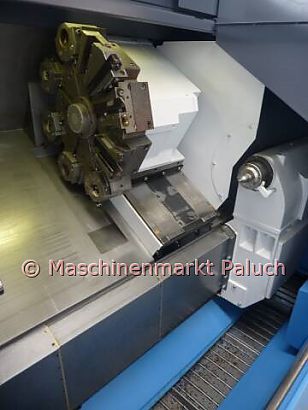

Tourelle revolver
Nombre de logements d’outils
16
Déplacements
Axe X
200
mm
Axe Z
1.020
mm
Vitesse de déplacement
Avance rapide:
Axe X
20
m/min
Axe Z
25
m/min
Contre-pointe
Entrée
MK 5
Déplacement contre-pointe
835
mm
Canon
130
mm
Caractéristiques machine
Puissance électrique installée
48
KVA
Poids de la machine, env.
5.300
kg
Dimensions de la machine, env.
2,80 x 1,95 x 1,95
m
Accessoires
Accessoires standards

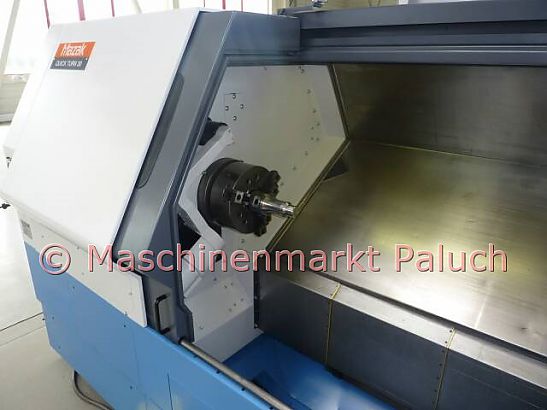

- Mandrin hydr. 3 mors KITAGAWA BB-210, diamètre 254 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe NC-programmable
- Verrouillage porte avant
- Сompl. Système d'arrosage
- les arrosages et les copeaux
- Éclairage de la zone de travail
- Interface MAZAK Mikro Disk / MSK
- Interface MAZAK DATA TRANSFER
- Documentation
Accessoires spéciaux
- Ouverture / fermeture autom. de l'alimentation M06/M07
- Arrosage haute pression
- Convoyeur de copeaux
- Divers porte-outils
