MAZAK Quick Turn 8 Universal
Numéro d’objet
1578
Type de machine
Tour CNC
Année de fabrication
1988
Commande

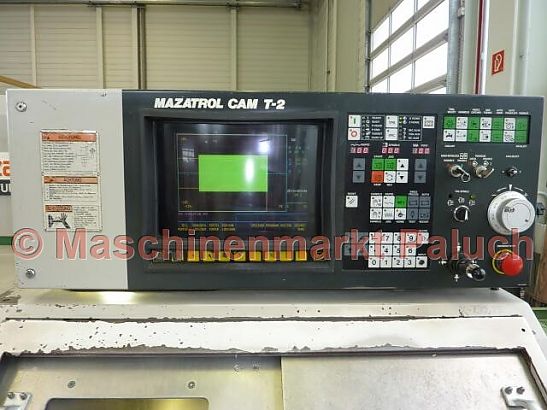

Mazatrol CAM T–2
Données techniques
Zone de travail
Passage maximal
300
mm
Passage au-dessus du banc
110
mm
Longueur de tournage max.
250
mm
Passage maximal
198
mm
Travail en barres jusqu’au diamètre
40
mm
Broche principale
Plage de vitesse
70-4.500
tr/min
Puissance principale d’entraînement
5,5
kW
nez de broche
A2 – 5
douane
Alésage de broche
50
mm
Tourelle revolver
Nombre de logements d’outils
12
Déplacements
Axe X
100
mm
Axe Z
290
mm
Vitesse de déplacement
Avance rapide:
Axe X
12
m/min
Axe Z
20
m/min
Contre-pointe
Déplacement contre-pointe
364
mm
Entrée
MK 4
Canon
75
mm
Caractéristiques machine
Puissance électrique installée
19,2
KVA
Poids de la machine, env.
ca. 2.600
kg
Dimensions de la machine, env.
1,90 x 1,50 x 1,70
m
Accessoires
Accessoires standards
- KITAGAWA hydr., Mandrin à trois mors B-206, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Contre-pointe
- Allumer le panneau de commande pour ouvrir / fermer
- Vérification du parcours en tant que fonction d'arrière-plan
- Verrouillage porte avant
- Navigation affichage du moniteur
- Compl. Système d'arrosage
- Interface pour MAZAK Micro Disk et MSK
- Documentation
Accessoires spéciaux
- Récupérateur de pièces
- Arrosage haute pression
- KNOLL Convoyeur de copeaux
- détenteurs d'outil divers pour le de 12-fois le revolver
