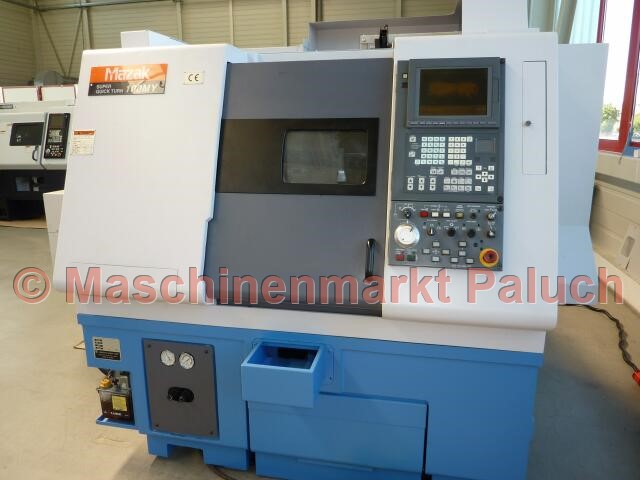

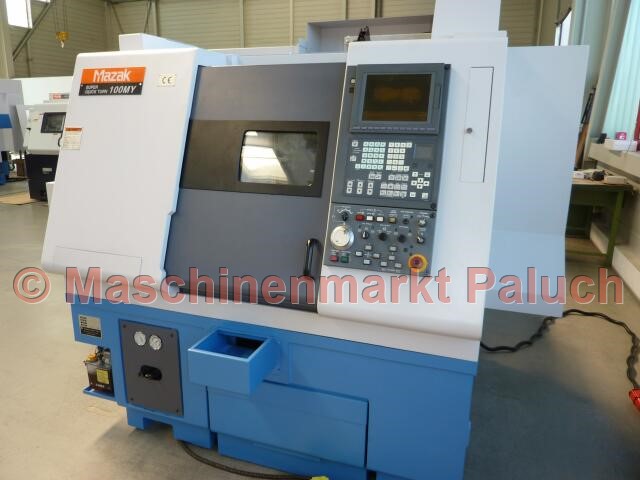

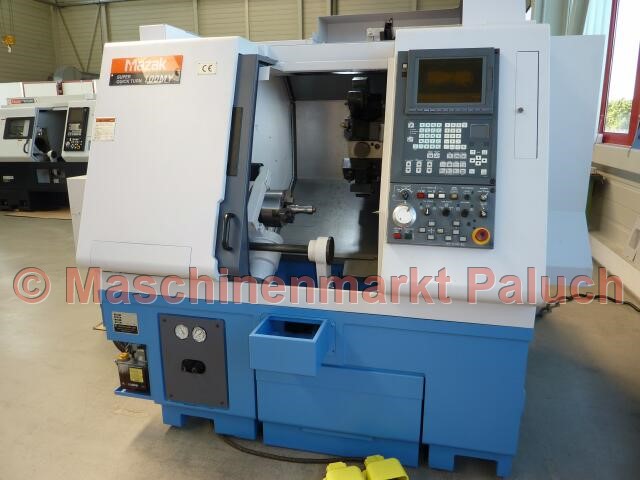

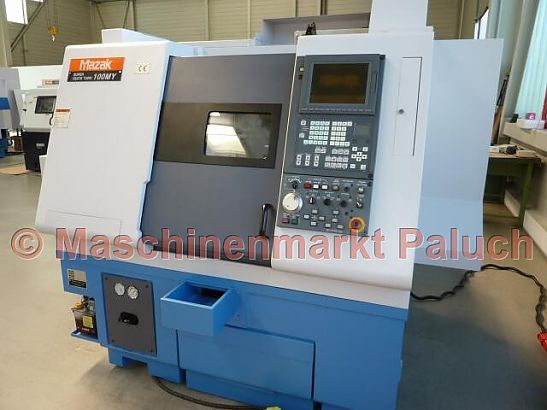

MAZAK Super Quick Turn 100MY
Numéro d’objet
1560
Type de machine
Tour CNC
Année de fabrication
2000
Commande

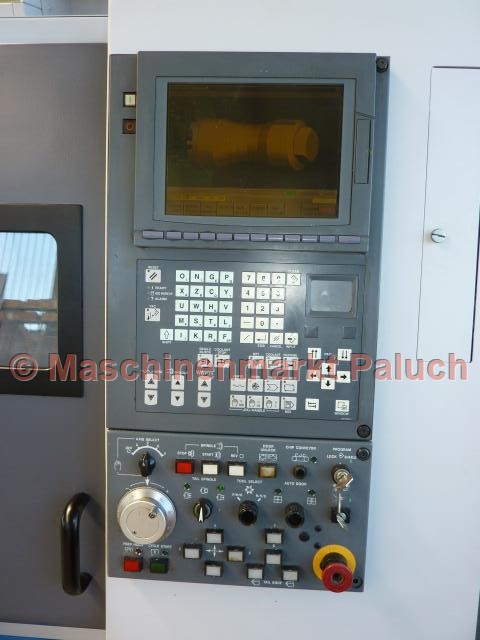

Mazatrol PC Fusion CNC 640T
Données techniques

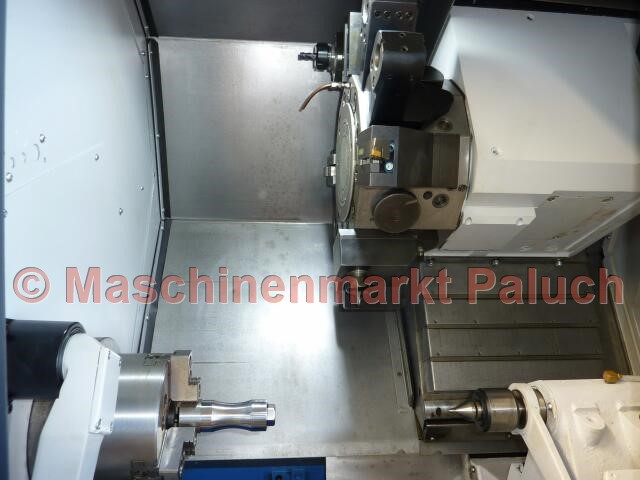

Zone de travail
Passage maximal
550
mm
Passage au-dessus du banc
280
mm
Longueur de tournage max.
305
mm
Travail en barres jusqu’au diamètre
42
mm
Broche principale
Plage de vitesse
35-5.650
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
162
Nm
nez de broche
A2 – 5
douane
Alésage de broche
61
mm
Indexation (axe C)
0°-360°/0,001
°

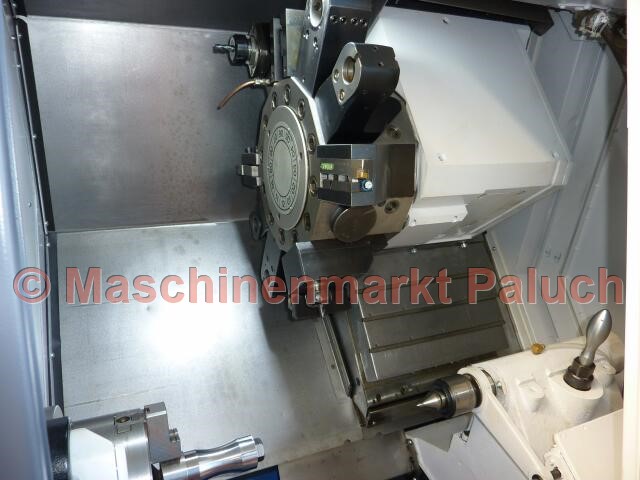

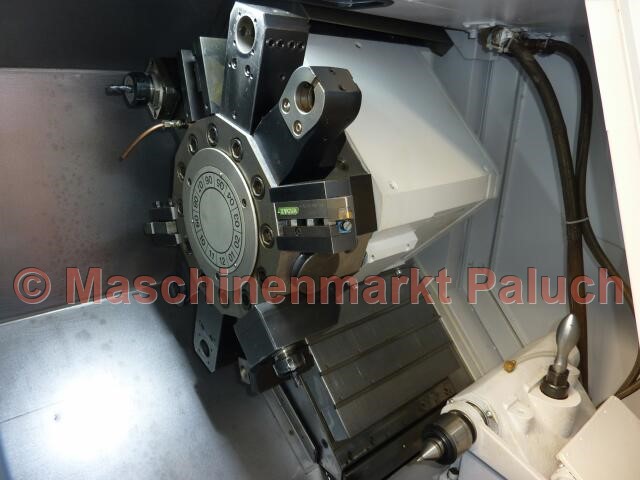

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-4.500
tr/min
Puissance principale d’entraînement
3,7
kW
Couple max.
35
Nm
Déplacements
Axe X
185
mm
Axe Z
360
mm
Axe Y
80 mm (+- 40)
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Z
33
m/min
Axe Y
21
m/min
Axe C
400
tr/min
Zone d’avance
Axe X/Z
0-5.000
mm/min
Axe C
1-2.000
°/min
Contre-pointe
Canon
95
mm
Entrée
MK 4
Déplacement contre-pointe
275
mm
Caractéristiques machine
Puissance électrique installée
17,3
KVA
Poids de la machine, env.
ca. 3.800
kg
Dimensions de la machine, env.
3,10 x 1,80 x 2,00
m
Accessoires
Accessoires standards

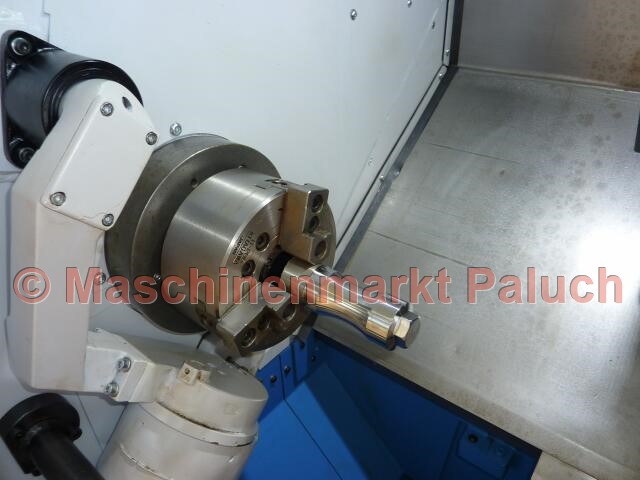

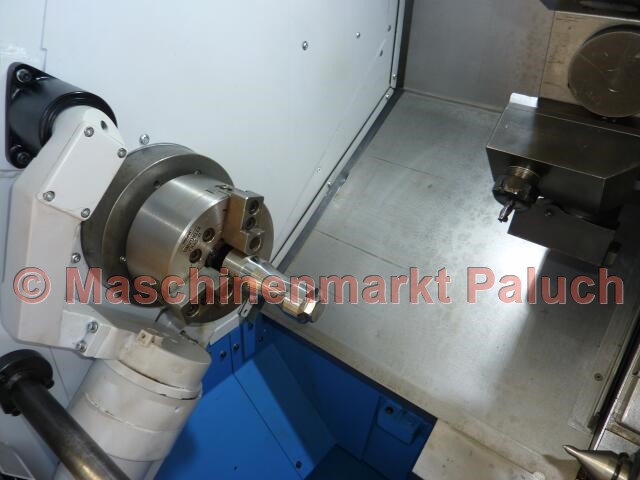

- Mandrin hydr. 3 mors KITAGAWA B-206, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe manuelle
- Verrouillage porte avant
- compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Contrôle de la trajectoire de l'outil en arrière-plan
- Affichage de surveillance de la navigation
- PCMCIA interface
- IC Port
- Interface pour MAZAK Mikro Disk / MSK
- Documentation
Accessoires spéciaux
- Interface embarreur
- Récupérateur de pièces
- filetage synchrone pour outils entraînés
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
