MAZAK Quick Turn 350 MY 2000U
Numéro d’objet
1686
Type de machine
Tour CNC
Année de fabrication
2022
Commande
Mazatrol SmoothG
Données techniques
Zone de travail
Passage maximal
830
mm
Passage au-dessus du banc
420
mm
Longueur de tournage max.
2.100
mm
Travail en barres jusqu’au diamètre
102
mm
Broche principale
Plage de vitesse
35 - 3.300
tr/min
Puissance principale d’entraînement
30
kW
Couple
808
Nm
nez de broche
A2 - 8
douane
Alésage de broche
112
mm
Indexation (axe C)
0,0001
°

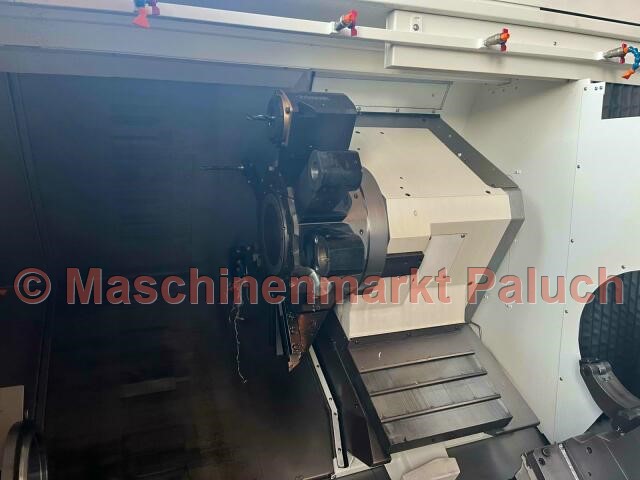

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25 – 5.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
95
Nm
Déplacements
Axe X
270
mm
Axe Y
150 (+- 75)
mm
Axe Z
2.140
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
15
m/min
Axe Z
25
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/Z
0 - 2.000
mm/min
Axe C
0 - 2.000
°/min
Contre-pointe
Entrée
MK 5
Déplacement contre-pointe
2.095
mm
Caractéristiques machine
Puissance électrique installée
50
KVA
Poids de la machine, env.
11.400
kg
Dimensions de la machine, env.
5,80 x 2,00 x 2,00
m
Accessoires
Accessoires standards

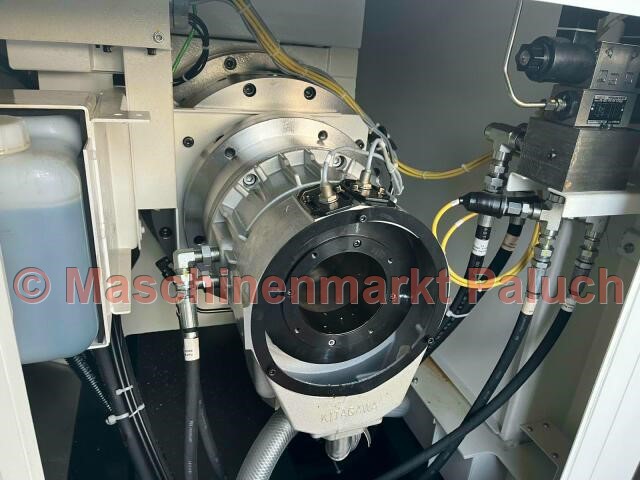

- Mandrin hydr. 3 mors KITAGAWA BB-212, diamètre 304 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Macro utilisateur (600 variables)
- Cycle de taraudage / perçage
- MAZAK Tornado en EIA / ISO
- Fonction d'entrée EIA / ISO
- Arrêt optionnel (arrêt optionnel)
- Éclairage de la zone de travail
- Alésage synchrone pour outilsentraînés
- Contrôle de la trajectoire de l'outil en arrière-plan
- Entrée de coordonnées polaires (EIA)
- Des données de dessin fonction d'entrée directe
- Bouclier thermique intelligent
- Bouclier de danger intelligent
- MAZAK support de la langue
- Édition virtuelle
- documentation
Accessoires spéciaux
- Lunette SMW K5.1
- Arrosage haute pression
- Convoyeur à copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
