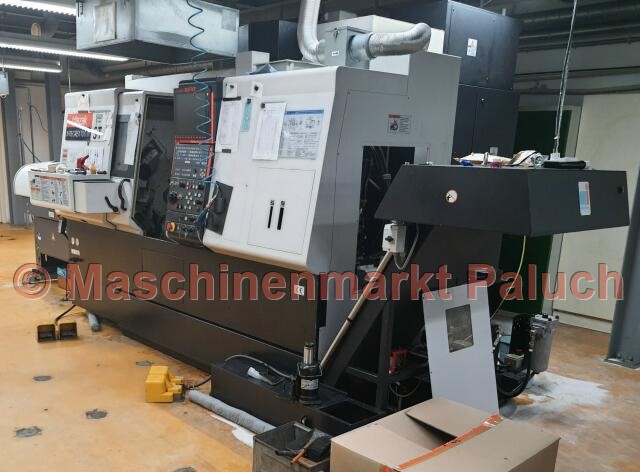

MAZAK Integrex 100 IV ST
Numéro d’objet
1658
Type de machine
Tour CNC
Année de fabrication
2006
Commande
Mazatrol MATRIX
Données techniques

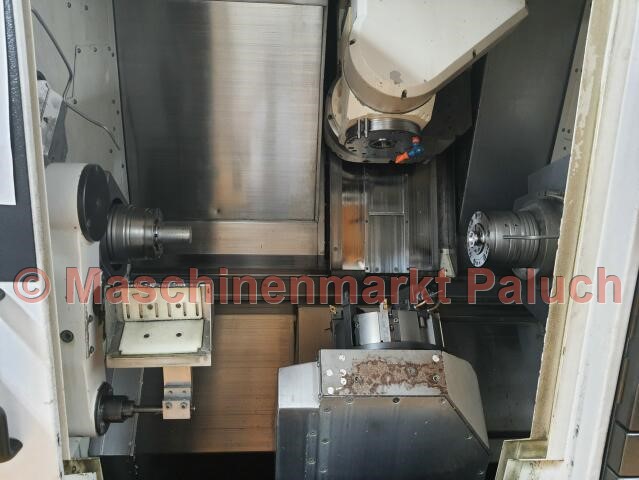

Zone de travail
Passage maximal
545
mm
Passage au-dessus du banc
545
mm
Diamètre d'usinage maxi tourelle supérieure
545
mm
Diamètre d'usinage maxi tourelle inférieure
400
mm
Longueur de tournage max.
753
mm
Travail en barres jusqu’au diamètre
51
mm
Broche principale
Plage de vitesse
35-6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
161
Nm
nez de broche
A2 – 6
douane
Alésage de broche
61
mm
Indexation (axe C)
0,0001
°
Broche secondaire
Plage de vitesse
35 – 5.000 U/min
tr/min
Puissance principale d’entraînement
11
kW
Indexation (axe C)
0,0001
°
La broche de fraisage
Outils Entrée
CAPTO C6
Plage de vitesse
15-12.000
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
49
Nm
Magasin d'outils
Nombre de logements d’outils
40
Poids de l’outil max.
4
kg
Diamètre de l’outil max.
90
mm
Longueur d'outil max.
200
mm
Changement d'outil temps
ca. 1,2
en s
Déplacements
Axe X
410
mm
Axe Z
805
mm
Axe Y
140
mm
Axe X2
220
mm
Axe Z2
780
mm
Axe W
795
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
26
m/min
Axe W
30
m/min
Axe Z/Z2
33
m/min
Axe X/X2
30
m/min
Axe Z
33
m/min
Zone d’avance
Axe X
0–2.000
mm/min
Axe Z
0–2.000
mm/min
Axe Y
0–2.000
mm/min
Caractéristiques machine
Puissance électrique installée
35,20
KVA
Poids de la machine, env.
7.790
kg
Dimensions de la machine, env.
3,10 x 2,35 x 2,45
m
Accessoires
Accessoires standards
- Mandrin HAINBUCH à collet Axfix pour broche principale
- Mandrin HAINBUCH à collet Axfix pour contre-broche
- Axe B (positionnement 0,0001 °) par pas de 5 °
- Broche principale de l'axe C (0,0001 °)
- Axe Y
- Orientation de la broche sur la deuxième broche
- Synchronisation de la broche
- principale et de la contre-broche
- Double interrupteur au pied pour ouvrir / fermer le mandrin de la broche principale et de la seconde broche
- Retour de l'état d'alimentation (ouvert / fermé) pour la broche principale et la deuxième broche
- Préréglage d'outils (système MAZAK Tool Eye)
- serrure de la porte avant
- Alimentation en liquide de refroidissement par la tête de fraisage
- système de refroidissement complet
- Protection du liquide de refroidissement et des copeaux dans un espace de travail entièrement clos
- éclairage de la zone de travail
- Macro utilisateur (600 variables)
- Cycle de taraudage / forage MAZAK
- Tornado en EIA / ISO
- Fonction d'entrée EIA / ISO
- Fonctions supplémentaires EIA / ISO
- Alimentation en temps inverse G93
- Arrêt optionnel (arrêt optionnel)
- Logiciel MAZACC-2D Compensation de forme de la pièce
- Systèmes de coordonnées pièce supplémentaires 300 pièces
- En tapant Fonction
- Entrée de coordonnées polaires (G122)
- des données de dessin fonction
- d'entrée directe
- cycles de perçage EIA / ISO
- interface CardBus
- interface LAN
- Interface USB
- Interface pour carte mémoire IC
- Contrôle actif des vibrations
- Bouclier thermique intelligent
- Bouclier de danger intelligent
- Support linguistique MAZAK
- Montage virtuel
- documentation
Accessoires spéciaux
- Embarreur FMB, Modell SL 80 L
- Interface embarreur

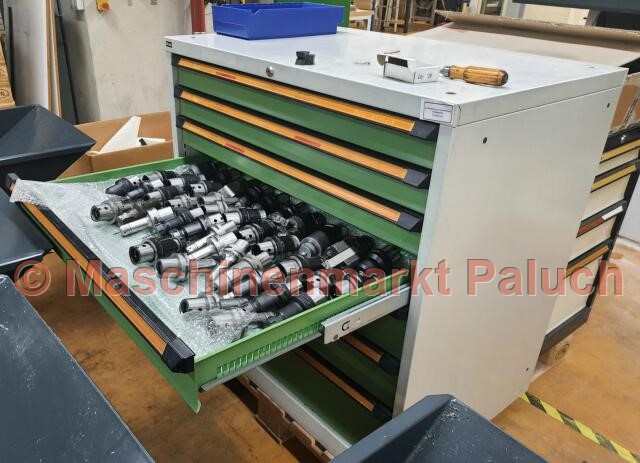

- Magasin d'outils pour 40 outils (CAPTO C6)
- Récupérateur de pièces
- Axe-C contre-broche
- Arrosage haute pression
- MAYFRAN Convoyeur de copeaux
