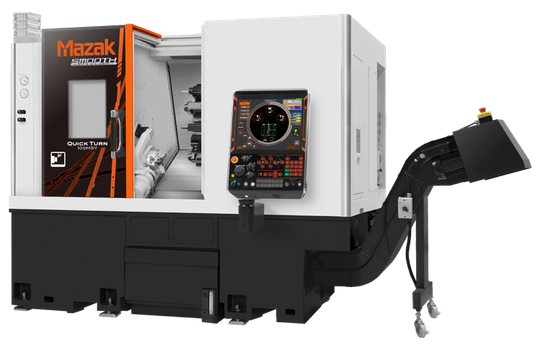

MAZAK Quick Turn 100 MSY
Numéro d’objet
1707
Type de machine
Tour CNC
Année de fabrication
2018
Commande
Mazatrol SmoothG
Données techniques
Zone de travail
Passage maximal
550
mm
Passage au-dessus du banc
280
mm
Travail en barres jusqu’au diamètre
42
mm
Broche principale
Plage de vitesse
35-6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
184
Nm
nez de broche
A2 – 5“
douane
Alésage de broche
61
mm
Indexation (axe C)
0° - 360°/0,001
°
Broche secondaire
Plage de vitesse
35 – 6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
90
Nm
Indexation (axe C)
0,0001
°
Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-5.000
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
35
Nm
Déplacements
Axe X
187
mm
Axe Y
100 (+/- 50)
mm
Axe Z
510
mm
Axe W
460
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
21
m/min
Axe Z
33
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/Y/Z
0-2.000
mm/min
Caractéristiques machine
Puissance électrique installée
23
KVA
Poids de la machine, env.
ca. 4.200
kg
Dimensions de la machine, env.
2,40 x 1,65 x 2,00
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA B-206, diamètre 169 mm
- Mandrin hydr. 3 mors KITAGAWA B-205 pour contre-broche, diamètre 135 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone avec broche de fraisage
- Macro utilisateur (600 variables)
- Cycle de taraudage / de perçage Tornado MAZAK en EIA / ISO
- Arrêt facultatif (optionnel)
- Contrôle d'outil en processus d'arrière-plan
- Fonction de filetage
- Saisie des coordonnées polaires (G122)
- Fonction de saisie directe des données de dessin
- Interface LAN
- Documentation
Accessoires spéciaux
- Ouverture/fermeture automatique de la porte du conducteur
- Interface robot
- Système de surveillance de la surcharge
- Perçage simultané d'un filetage pour outils entraînés
- Signal lumineux (LED tricolore) pour
- indiquer l'état de la tâche en cours
- Interface embarreur
- Arrosage haute pression
- CROMAR Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
