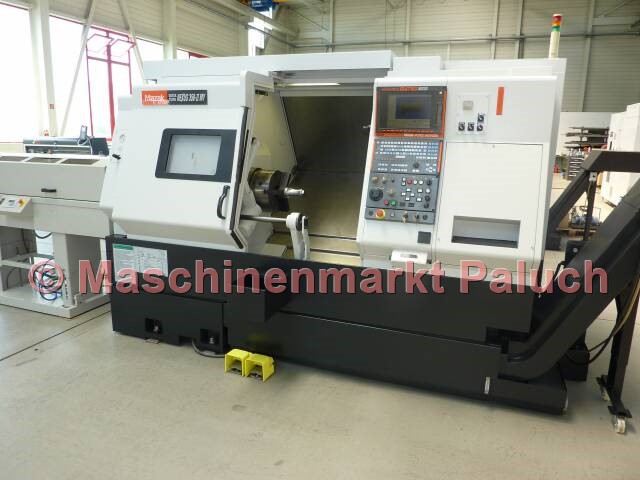

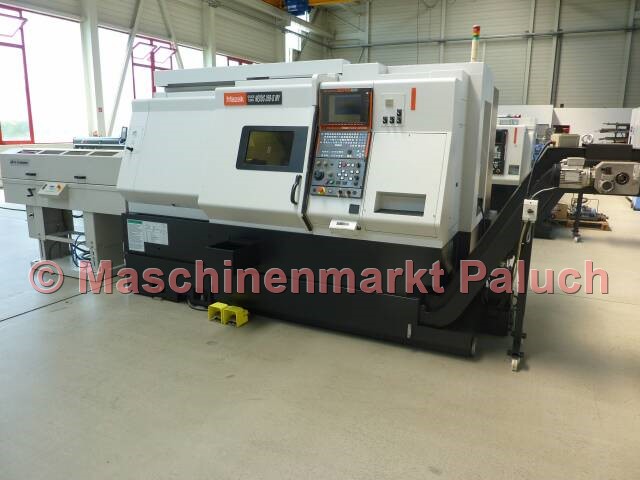

MAZAK Quick Turn Nexus 350-II MY Universal 650
Инвентарный номер
1464
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2008
Программное обеспечение

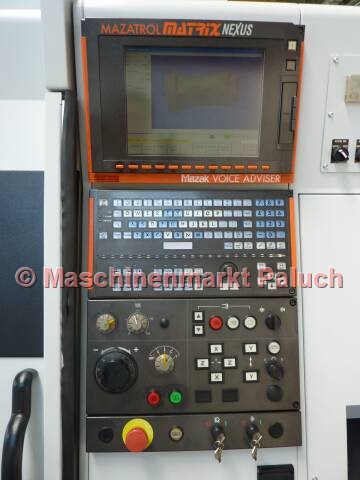

Mazatrol Matrix
Технические данные
Рабочее пространство
Макс. диаметр обработки
750
мм
Макс. диаметр обработки
420
мм
Макс. длина обработки
603
мм
Обрабатываемый диаметр заготовок
90
мм
Основной шпиндель
Скорость вращения
35 - 3.300
об/мин
Мощность главного агрегата
30
Кв
Kрутящий момент
808
Нм
Нос шпинделя
A2 - 11
дюймов
Диаметр отверстия шпинделя
112
мм
Индексация (ось C)
0 - 360° / 0,001
°

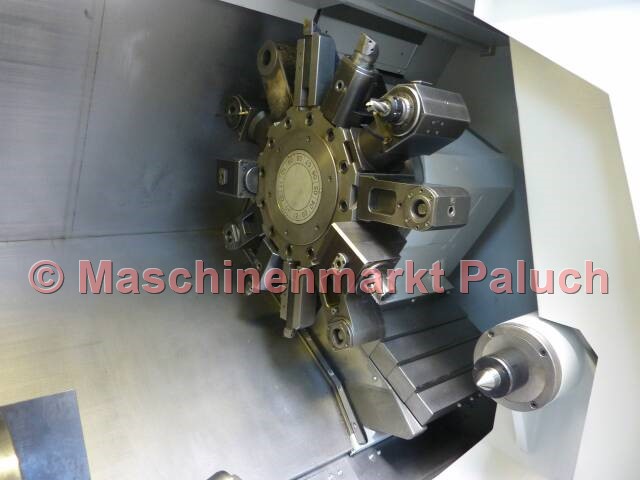

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25 – 4.500
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
95
Нм
Перемещение по оосям
Ось Х
260
мм
Ось Y
150 (+/- 75)
мм
Ось Z
670
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Y
15
м/мин
Ось Z
33
м/мин
Ось С
555
об/мин
Диапазон подачи
Оси X/Y/Z
0 - 2.000
мм/мин
Задняя бабка
Гнездо
MK 5
Диапазон перемещения бабки
645
мм
Характеристики станка
Общая мощность подключения
44,9
кВА
Вес станка, приблизительно
7.700
кг
Габариты станка (Д х Ш х В), приблизительно
3,40 x 2,20 x 2,20
м
Дополнительное оснащение
Стандартная комплектация

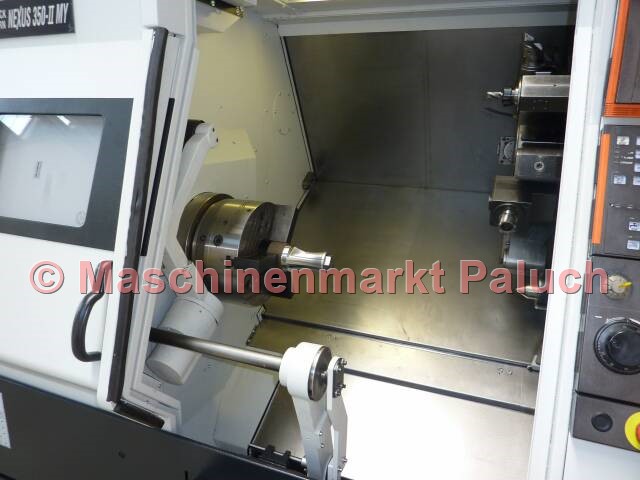

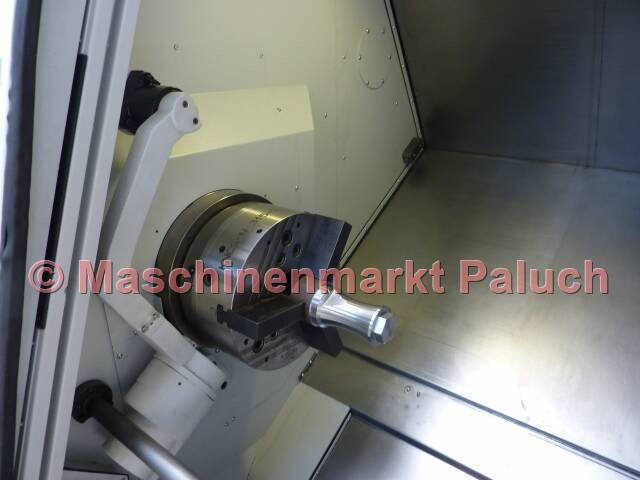

- Гидравлический SMW трехкулачковый патрон KNCS 315-91, диаметр 315 мм
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Ось-Y
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронный нарезание резьбы шпинделем
- Синхронный нарезание резьбы шпинделем
- Пользовательский макрос (600 переменных)
- MAZAK Цикл сверления /
- сверления Tornado в EIA / ISO
- Дополнительная остановка
- Тест инструмента в качестве
- фоновой функции
- Касание Функция
- Ввод полярных координат (G122)
- Функция прямого ввода данных Рисунок
- USB интерфейс 2 шт
- интерфейс LAN
- Интеллектуальный тепловой экран
- Интеллектуальный щит опасности
- Языковая поддержка MAZAK
- Виртуальное редактирование
- документация
Дополнительная комплектация
- MKE короткий погрузчик, тип: HL 15 PN
- Интерфейс для журнала загрузки бара
- Автом. Улавливатель деталей с поддоном
- Система контроля перегрузки
- Авто открытие / закрытие передней двери
- Автоматическое включение / выключение, включая функцию прогрева
- синхронная нарезка резьбы для приводных инструментов
- Цилиндр (G07) + полярная интерполяция (G12.1)
- 3 лампы для индикации статуса обработки
- Охлаждение под высоким давлением
- МАЙФРАН транспортёр стружки, боковой выброс
- 9 статичных держателей инструмента
- 3 держателя для приводных инструментов
