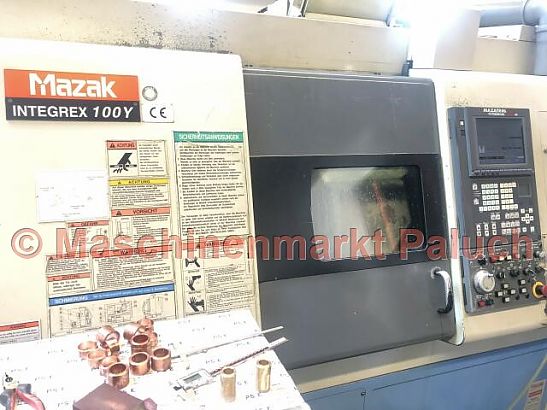

MAZAK Integrex 100Y
Инвентарный номер
1563
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2000
Программное обеспечение

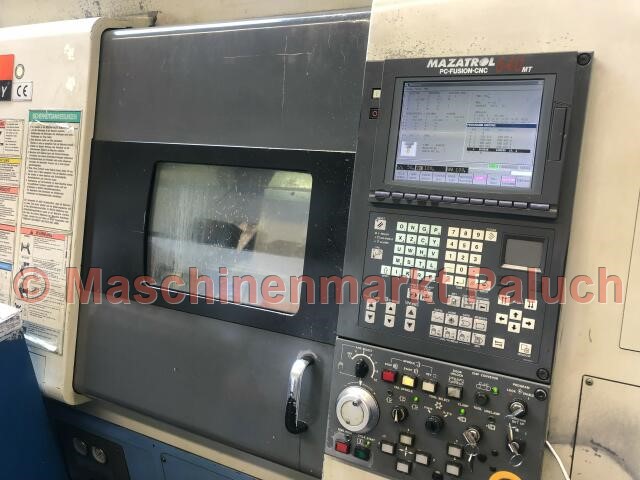

Mazatrol PC Fusion CNC 640MT
Технические данные
Рабочее пространство
Макс. диаметр обработки
470
мм
Макс. диаметр обработки
470
мм
Макс. длина обработки
502
мм
Обрабатываемый диаметр заготовок
42
мм
Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
7,5
Кв
Макс. крутящий момент
161
Нм
Нос шпинделя
A2 - 5
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0°-360°/0,001
°

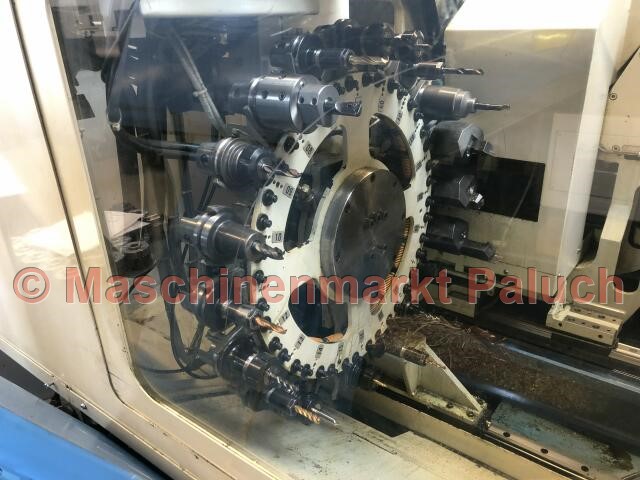

Инструментальный барабан
Тип токарного / фрезерного шпинделя:
Einspindel Revolver für feststehen- de oder angetriebene Werkzeuge
Приводные инструменты
Скорость вращения
15-10.000
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
49
Нм
Гнездо инструментов
Mazak KM 63
Инструментальный магазин
Количество инструментов
20
Макс. вес инструмента
4
кг
Перемещение по оосям
Ось Х
360
мм
Ось Z
560
мм
Ось Y
+/- 60
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Y
26
м/мин
Ось Z
33
м/мин
Ось С
400
об/мин
Диапазон подачи
Ось Х
0–2.000
мм/мин
Ось Z
0–2.000
мм/мин
Ось С
1-2.000
°/мин
Ось Y
0–6.000
мм/мин
Задняя бабка
Диапазон перемещения бабки
400
мм
Гнездо
MK 4
Пиноль
95
мм
Характеристики станка
Общая мощность подключения
16,2
кВА
Вес станка, приблизительно
4.500
кг
Габариты станка (Д х Ш х В), приблизительно
2,60 x 2,10 x 2,40
м
Дополнительное оснащение
Стандартная комплектация
- Зажимной патрон KITAGAWA B-208, 210 мм
- Система измерения инструмента MAZAK Tool Eye
- Ось B
- Ось С
- Ось Y
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Разъем MSK
- Документация
Дополнительная комплектация
- Синхронная нарезка резьбы
- Транспортер для стружки MAYFRAN
