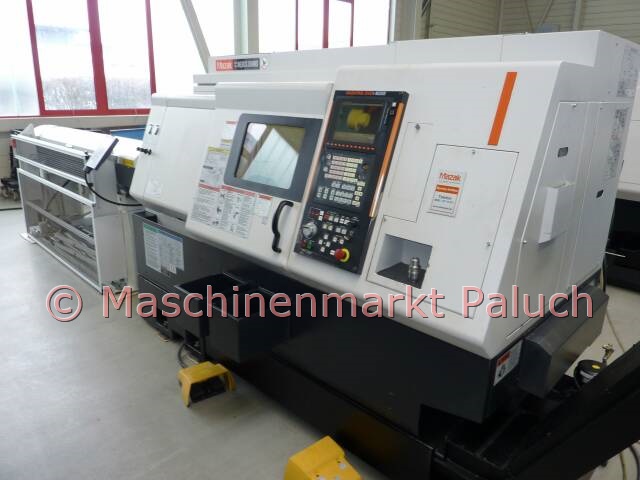

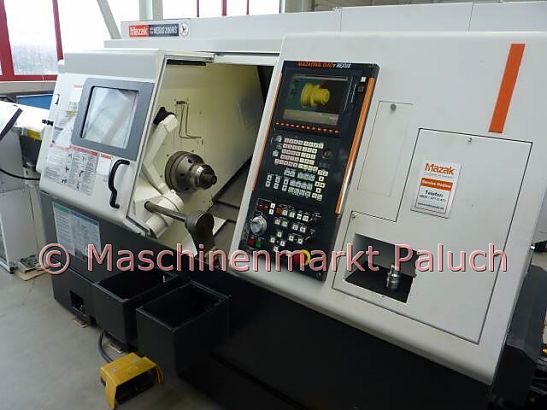

MAZAK Quick Turn Nexus 200MS
Инвентарный номер
1389
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2004
Программное обеспечение
Mazatrol 640T Nexus
Технические данные
Рабочее пространство
Макс. диаметр обработки
675
мм
Макс. диаметр обработки
380
мм
Макс. длина обработки
511
мм
Обрабатываемый диаметр заготовок
65
мм
Основной шпиндель
Скорость вращения
35 – 5.000
об/мин
Мощность главного агрегата
26
Кв
Макс. крутящий момент
350
Нм
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0,001
°

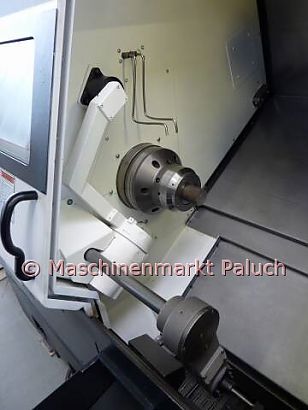

Второй шпиндель
Скорость вращения
35 – 6.000
об/мин
Мощность мотора
10
Кв
Макс. крутящий момент
75
Нм
Индексация
0,001
°

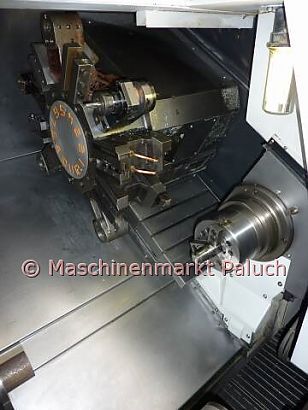

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25 – 4.500
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
230
мм
Ось Z
575
мм
Скорость перемещения
Ось Х
30
м/мин
Ось Z
33
м/мин
Диапазон подачи
Оси X/Z
0 - 2.000
мм/мин
Характеристики станка
Общая мощность подключения
46,2
кВА
Вес станка, приблизительно
5.100
кг
Габариты станка (Д х Ш х В), приблизительно
2,80 x 1,80 x 1,85
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический патрон 185E для главного шпинделя
- Гидравлический патрон KITAGAWA B-206, диаметр 169 мм для второго шпинделя
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Синхронизация главного и второго шпинделя
- Блокировка двери
- Система охлаждения
- Освещение рабочего пространства
- Разъем PCMCIA
- Дисковод 3,5"
- Интерфейс MAZATROL DATA TRANSFER
- Документация
Дополнительная комплектация
- Податчик прутка LNS Move
- Интерфейс для податчика прутка
- Автоматический приемник готовых деталей
- Автооключение питания
- Синхронная нарезка резьбы для приводных инструментов
- Охлаждение под высоким давлением
- Транспортер для стружки MAYFRAN
- 10 статичных держателей инструмента
- 2 держателя для приводных инструментов
