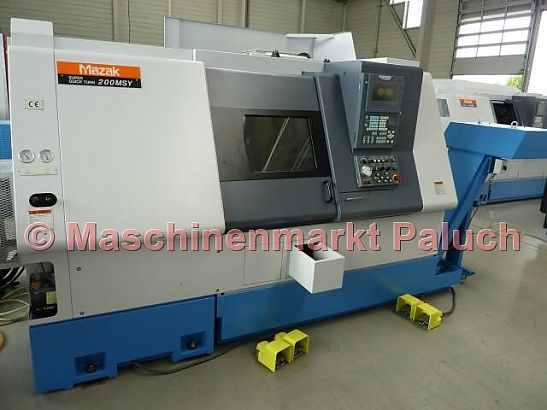

MAZAK Super Quick Turn 200MSY
Инвентарный номер
1499
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2001
Программное обеспечение

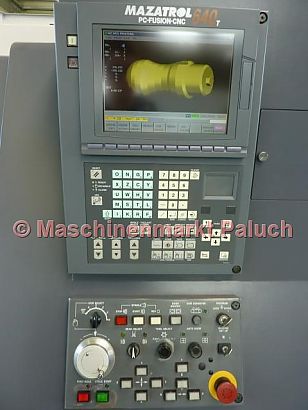

Mazatrol PC Fusion CNC 640T
Технические данные
Рабочее пространство
Макс. диаметр обработки
525
мм
Макс. диаметр обработки над суппортом
350
мм
Макс. диаметр обработки
300
мм
Обрабатываемый диаметр заготовок
51
мм
Основной шпиндель
Скорость вращения
35 – 5.000
об/мин
Мощность главного агрегата
18,5
Кв
Макс. крутящий момент
350
Нм
Нос шпинделя
A2 – 6
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0° - 360°/0,001
°
Второй шпиндель
Скорость вращения
35 – 5.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
57
Нм
Индексация
0,001
°
Инструментальный барабан
Количество инструментов
16
Приводные инструменты
Скорость вращения
25 – 4.500
об/мин
Мощность мотора
3,7
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
180
мм
Ось Y
100 (+/- 50)
мм
Ось Z
575
мм
Ось В
585 mm
mm
Скорость перемещения
Ось Х
30
м/мин
Ось Y
12
м/мин
Ось Z
30
м/мин
Ось В
18
м/мин
Ось С
400
об/мин
Диапазон подачи
Оси X/Y/Z
0 – 2.000
мм/мин
Характеристики станка
Общая мощность подключения
41
кВА
Вес станка, приблизительно
5.700
кг
Габариты станка (Д х Ш х В), приблизительно
3,10 x 1,80 x 2,00
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический Hainbuch для главного шпинделя
- Гидравлический Hainbuch для главного второго шпинделя
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Ось-Y
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы через фрезерный шпиндель
- Проверка инструмента в фоновом режиме
- Разъем PCMCIA
- Интерфейс MAZATROL DATA TRANSFER
- Документация
Дополнительная комплектация
- Журнал LNS для короткой загрузки, модель Quick Load Servo II
- Интерфейс для журнала загрузки бара
- Автом. Улавливатель деталей с поддоном
- Гидравлический патрон KITAGAWA B-208, диаметр 210 мм для главного шпинделя
- Гидравлический патрон KITAGAWA B-206, диаметр 169 мм
- MAYFRAN Транспортер для стружки
- 12 статичных держателей инструмента
- 4 держателя для приводных инструментов
