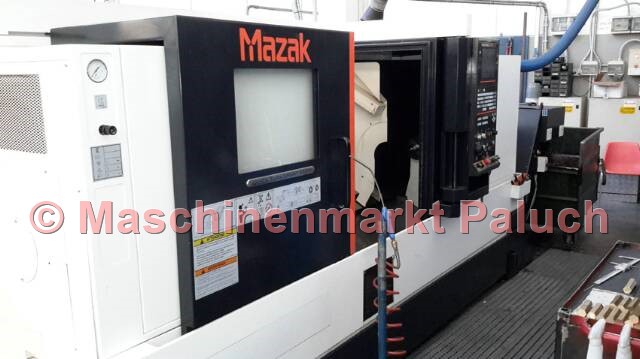

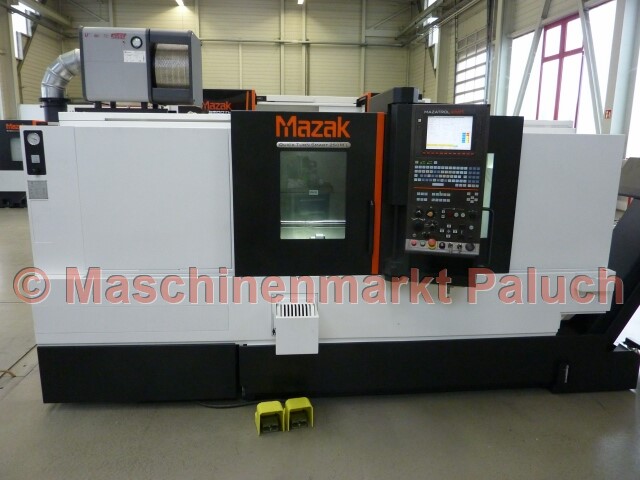

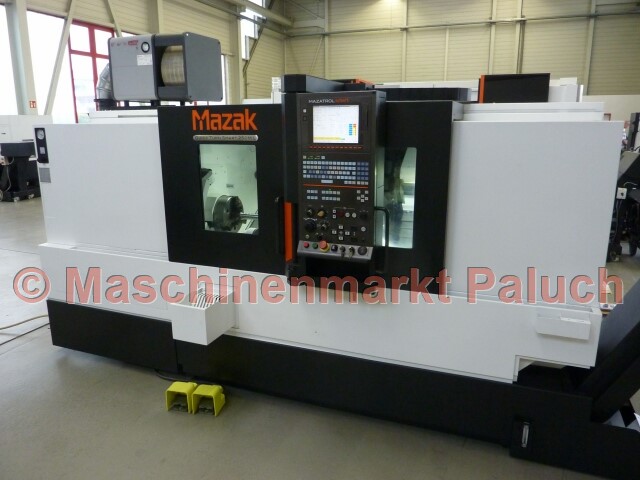

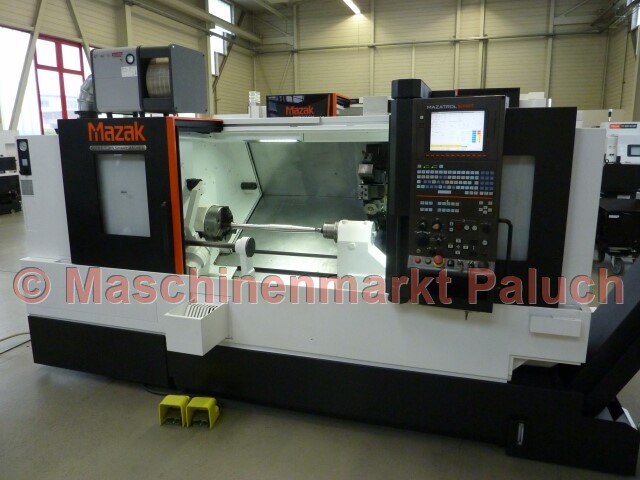

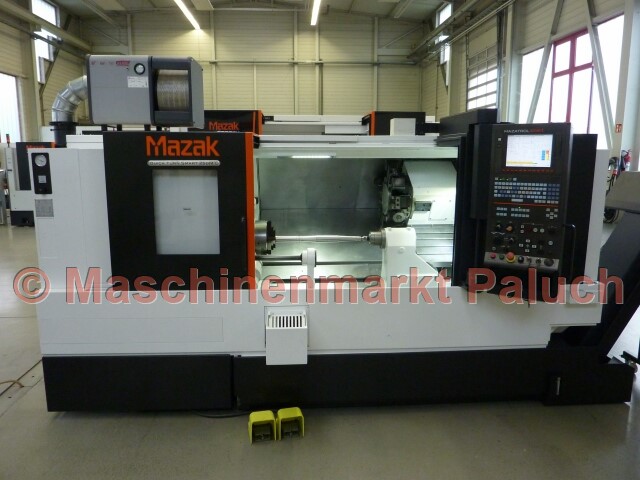

MAZAK Quick Turn Smart 250M L Universal 1000
Objektnummer
1767
Maschinenart
CNC-Drehmaschine
Baujahr
2015
Steuerung

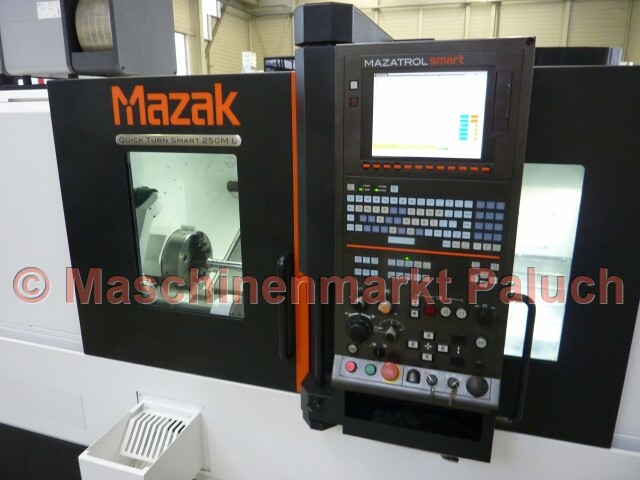

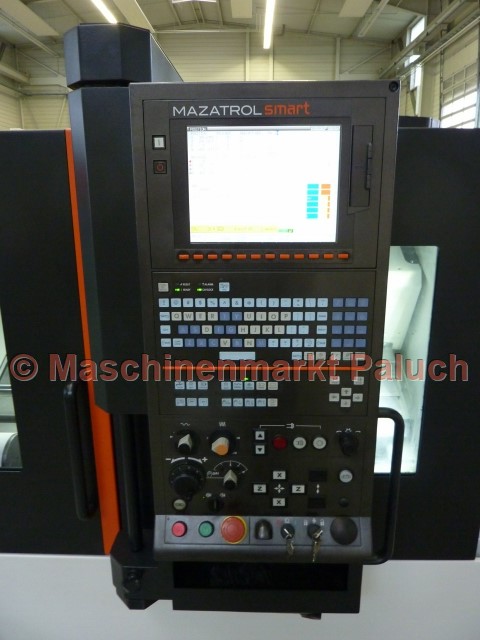

Mazatrol Smart
Einschaltstunden
ca. 13.500
Zerspanstunden
ca. 4.800
Aufgrund Ihrer Datenschutz-Einstellungen können Sie diesen Inhalt nicht sehen.
Wir benötigen die Zustimmung für Verbindung zu YouTube
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
660
mm
Max. Drehdurchmesser
360
mm
Max. Drehlänge
1.024
mm
Stangenarbeiten bis Durchmesser
80
mm
Hauptspindel
Drehzahlbereich
35 - 4.000
U/min
Hauptantriebsleistung
18,5
kW
konstantes Drehmoment
358
Nm
Spindelnase
A2 - 8
Zoll
Spindelbohrung
91
mm
Spindelpositionierung C-Achse
0,0001°
°

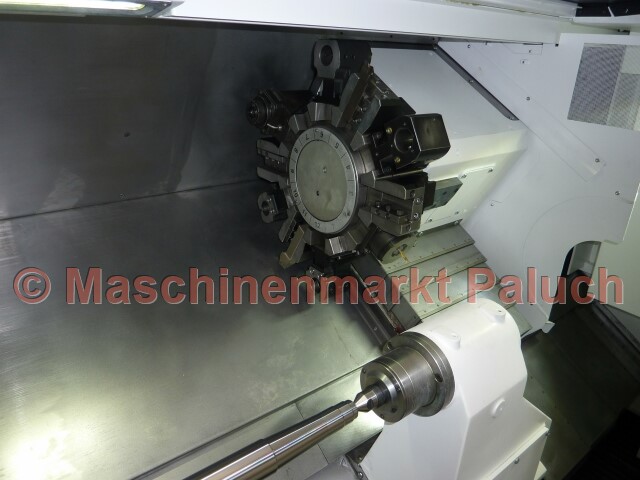

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
47
Nm
Verfahrwege
X-Achse
225
mm
Z-Achse
1.125
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
C-Achse
555
U/min

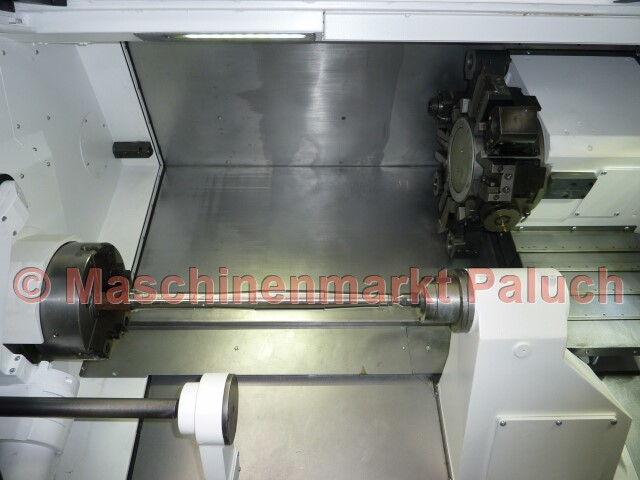

Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
1.075
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
33,8
KVA
Maschinengewicht, ca.
6.000
kg
Maschinenmaße (L x B x H), ca.
3,40 x 2,00 x 1,85
m
Zubehör
Normalzubehör

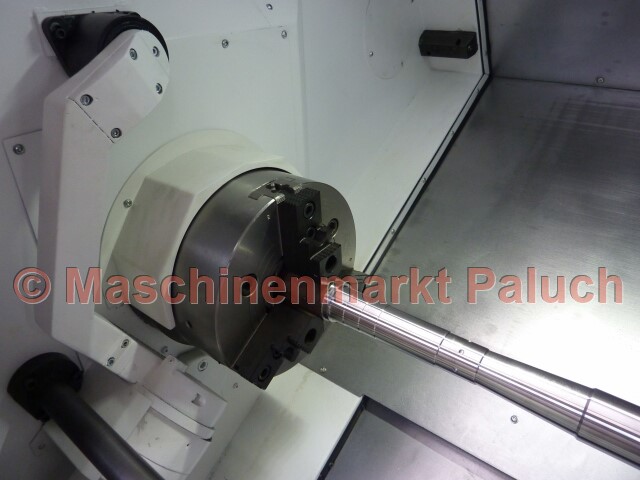

- Hydr. KITAGAWA Dreibackenfutter BB-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle
- Intelligentes Wärmeschild
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- LAN Schnittstelle
- verstärkte Kühlmittelpumpe
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Ölnebelabsauganlage
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
