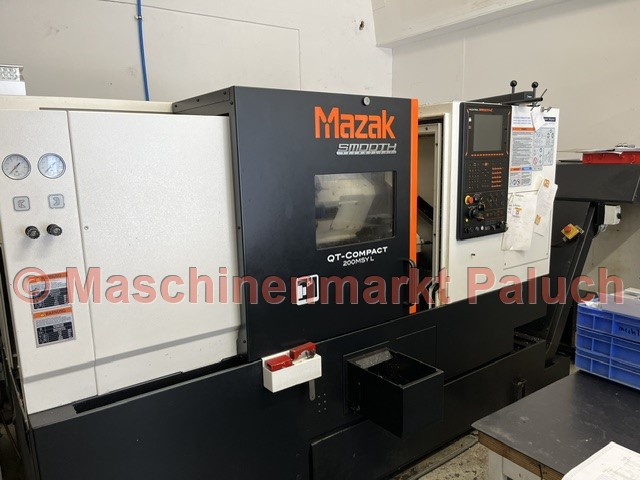

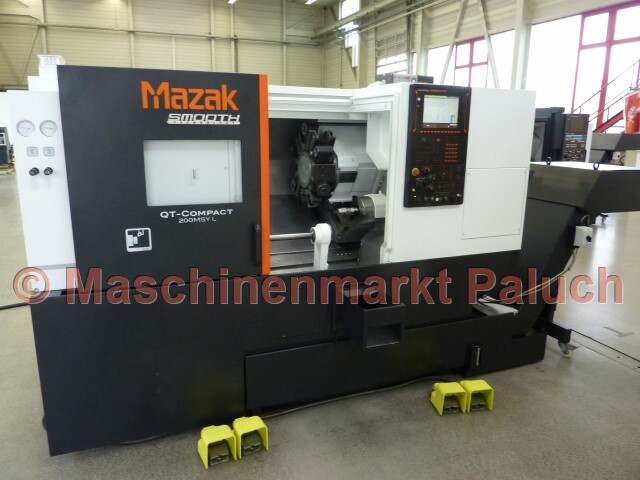

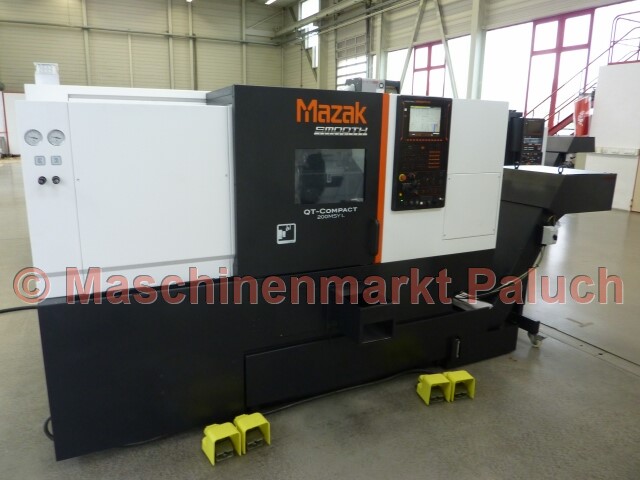

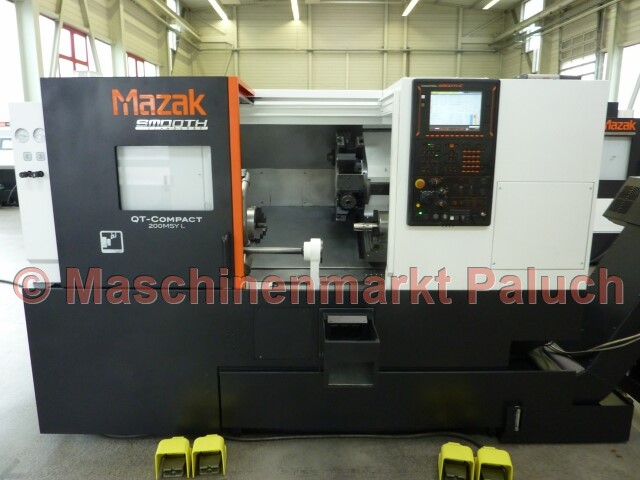

MAZAK Quick Turn Compact 200MSY
Objektnummer
1768
Maschinenart
CNC-Drehmaschine
Baujahr
2018

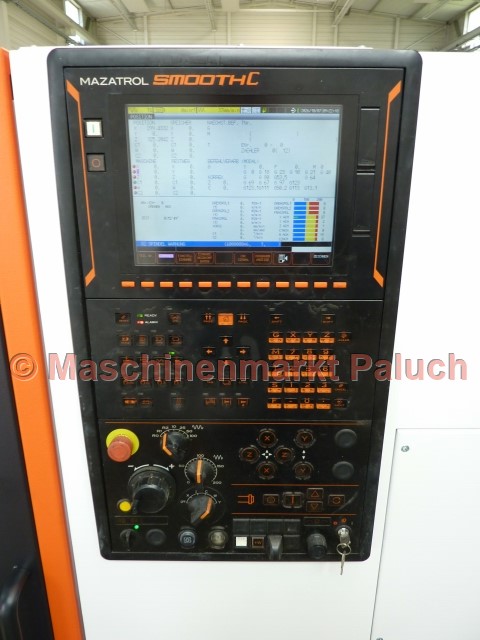

Steuerung
Mazatrol SmoothC
Einschaltstunden
ca. 17.400
Zerspanstunden
ca. 4.000
Aufgrund Ihrer Datenschutz-Einstellungen können Sie diesen Inhalt nicht sehen.
Wir benötigen die Zustimmung für Verbindung zu YouTube
Technische Daten

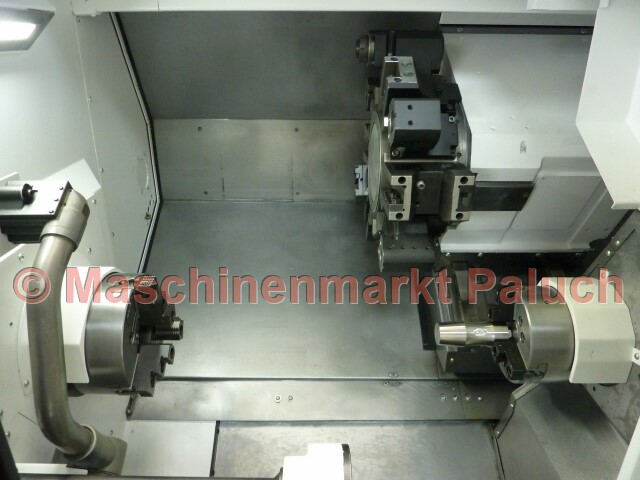

Arbeitsraum
Max. Schwingdurchmesser
695
mm
Max. Drehdurchmesser
340
mm
Stangenarbeiten bis Durchmesser
65
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
15
kW
Max. Drehmoment
167
Nm
Spindelnase
A2-6
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0° - 360°/0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 6.000
U/min
Antriebsleistung
7,5
kW
Max. Drehmoment
53
Nm
Spindelnase
A2 – 5
Zoll
Spindelpositionierung C-Achse
0,0001
°

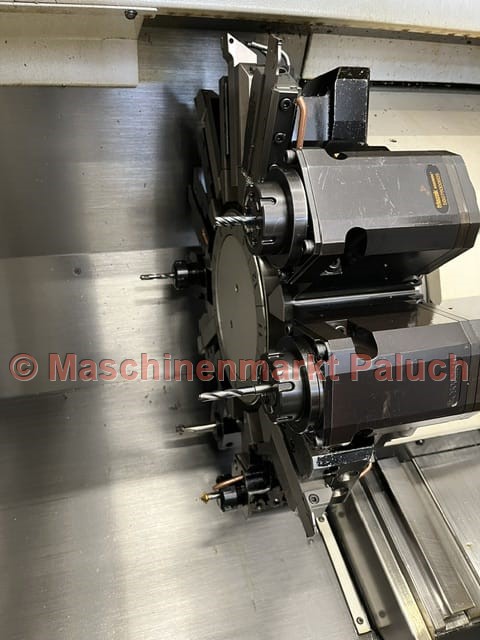

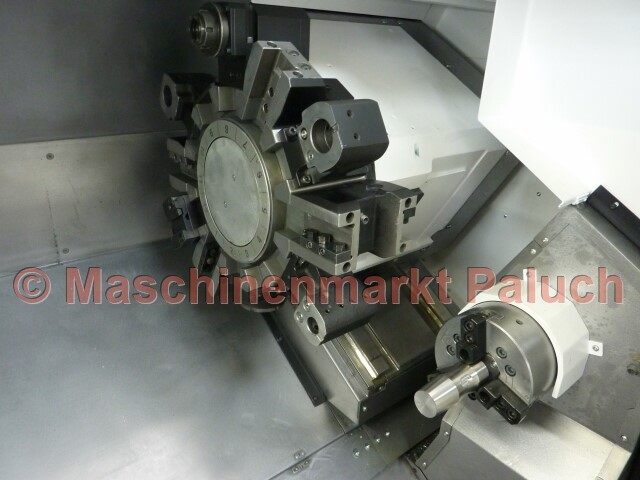

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-4.500
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
35
Nm
Verfahrwege
X-Achse
215
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
605
mm
W-Achse
585
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
10
m/min
Z-Achse
30
m/min
W-Achse
30
m/min
C-Achse
555
U/min
Vorschubbereich
X/Y/Z-Achse
0-100
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
26,8
KVA
Maschinengewicht, ca.
ca. 4.700
kg
Maschinenmaße (L x B x H), ca.
2,60 x 1,90 x 1,90
m
Zubehör
Normalzubehör

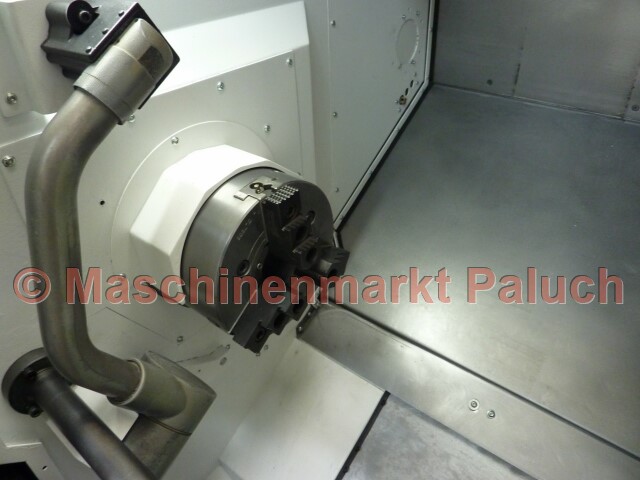

- Hydr. KITAGAWA Dreibackenfutter BB-208 für Hauptspindel, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter B-206 für 2te Spindel, Durchmesser 169 mm
- C – Achse
- Y – Achse
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- EIA/ISO – Eingabefunktion
- Wahlweiser Halt (optionaler Stopp)
- Werkzeugwegprüfung im Hintergrund
- Gewindeschneidfunktion (G33)
- Polarkoordinateneingabe (EIA)
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- C-Achse Gegenspindel, Eingabegenauigkeit 0,0001°
- verstärkte Kühlmittelpumpe
- CROMAR Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
