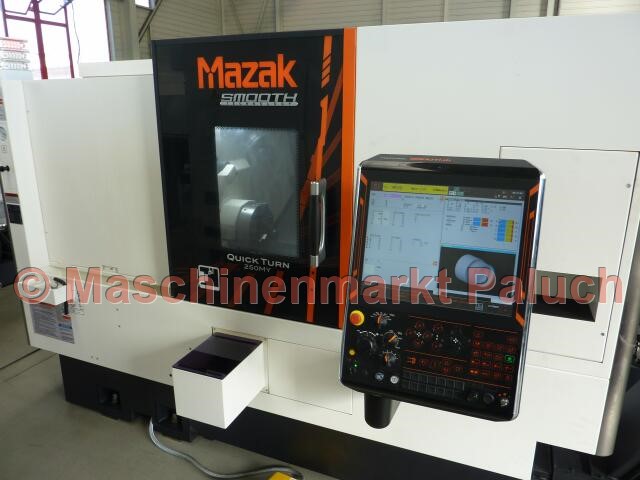

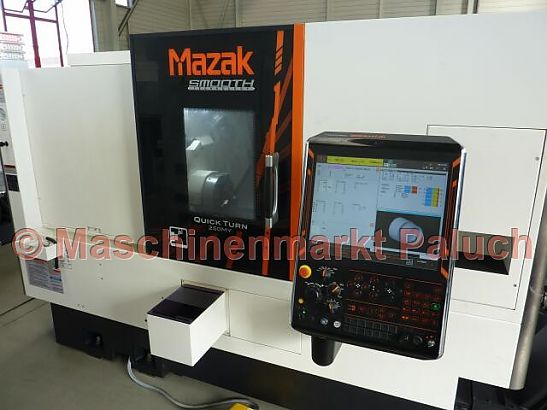

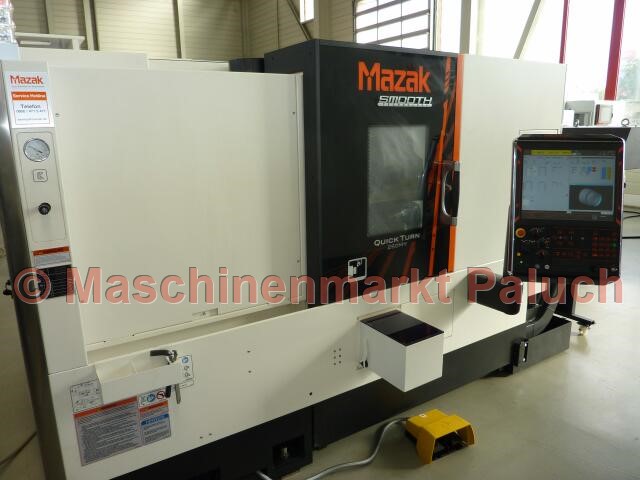

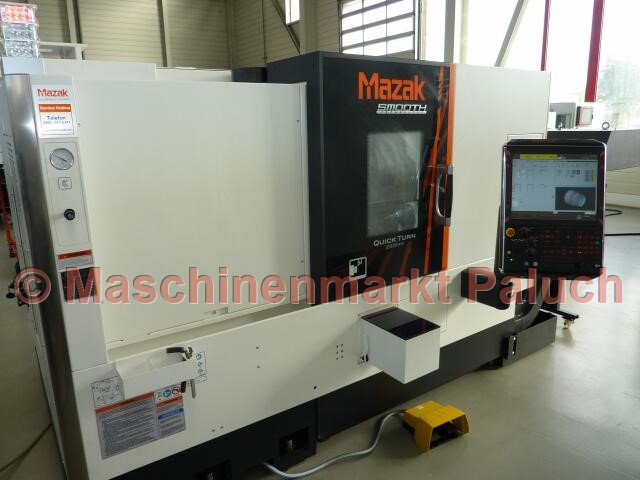

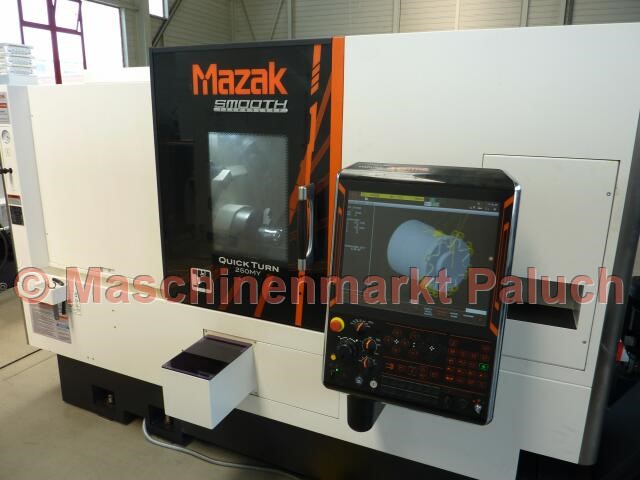

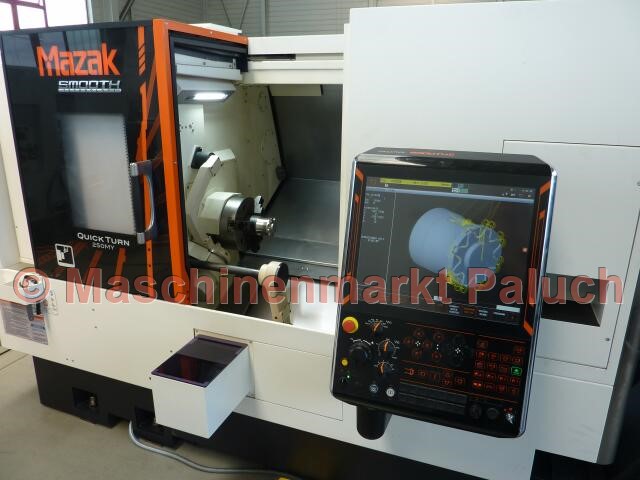

MAZAK Quick Turn 250MY
Objektnummer
1760
Maschinenart
CNC-Drehmaschine
Baujahr
2022

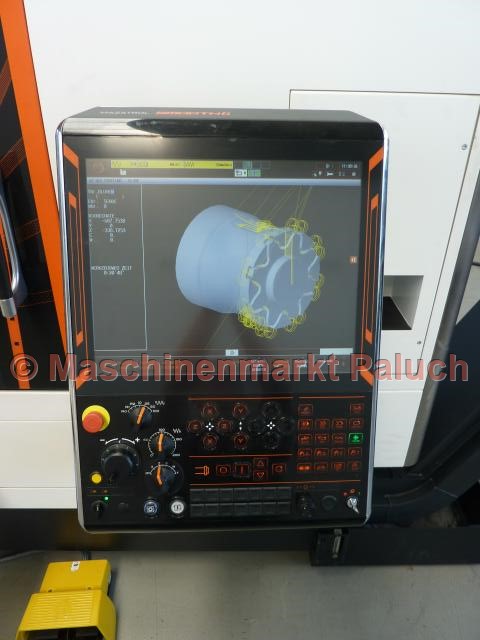

Steuerung
Mazatrol SmoothG
Einschaltstunden
ca. 2.300
Zerspanstunden
ca. 950
Aufgrund Ihrer Datenschutz-Einstellungen können Sie diesen Inhalt nicht sehen.
Wir benötigen die Zustimmung für Verbindung zu YouTube
Technische Daten

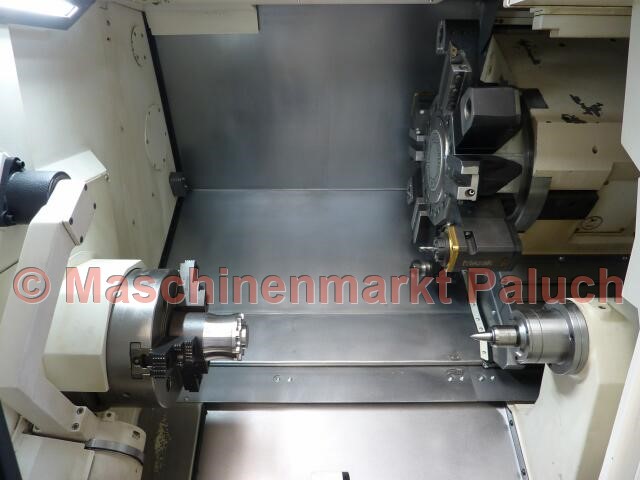

Arbeitsraum
Max. Schwingdurchmesser
695
mm
Max. Drehdurchmesser
380
mm
Max. Drehlänge
504
mm
Stangenarbeiten bis Durchmesser
80
mm
Hauptspindel
Drehzahlbereich
35-4.000
U/min
Hauptantriebsleistung
26
kW
Max. Drehmoment
465
Nm
Spindelbohrung
91
mm
Spindelpositionierung C-Achse
0° - 360°/0,0001
°

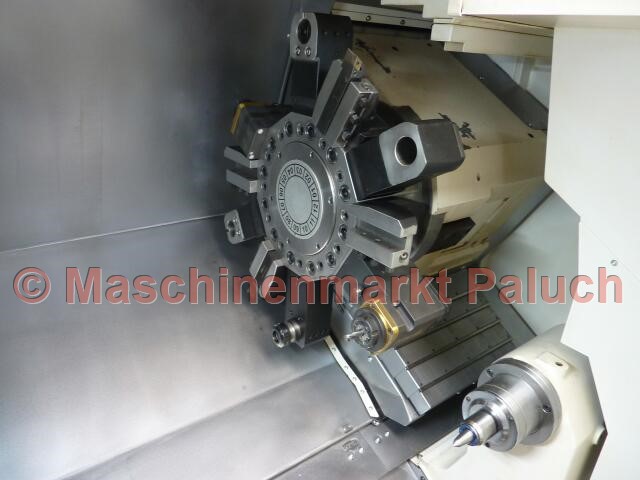

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25-5.000
U/min
Antriebsleistung
5,5
kW
Max. Drehmoment
47
Nm
Verfahrwege
X-Achse
234
mm
Y-Achse
100 (+/- 50)
mm
Z-Achse
625
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Y-Achse
21
m/min
Z-Achse
33
m/min
C-Achse
555
U/min
Vorschubbereich
X/Y/Z-Achse
0-2.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
550
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
42,6
KVA
Maschinengewicht, ca.
ca. 5.850
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,90 x 2,00
m
Zubehör
Normalzubehör

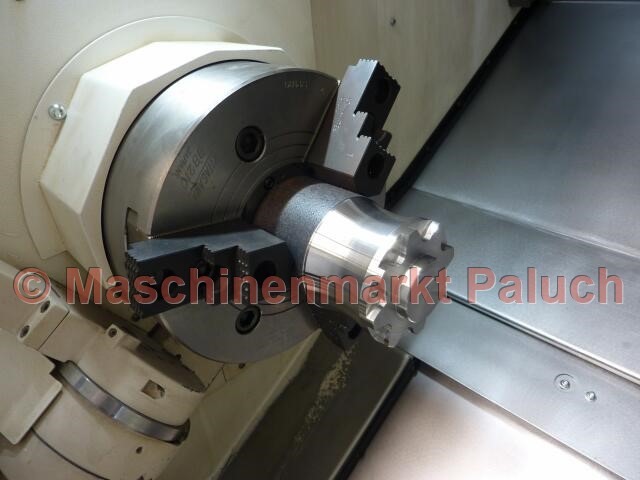

- Hydr. KITAGAWA Dreibackenfutter BB-210, Durchmesser 254 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Y – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Luftblaseinrichtung am Revolver
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- Signalleuchte (3-farbige LED) zur Anzeige des Bearbeitungszustande
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- 8 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
