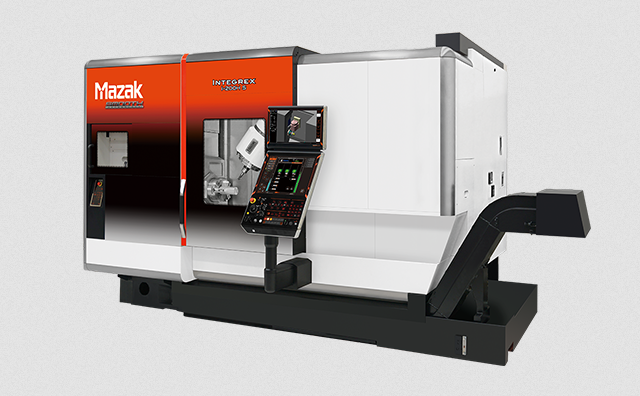

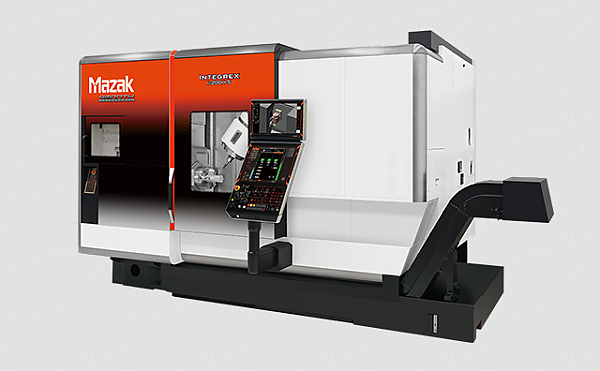

MAZAK Integrex i-250H S x 1000
Objektnummer
1758
Maschinenart
CNC-Drehmaschine
Baujahr
2023
Steuerung
SmoothAi
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
670
mm
Stangenarbeiten bis Durchmesser
65
mm
Max. Drehlänge
1.011
mm
Hauptspindel
Drehzahlbereich
35-5.000
U/min
Hauptantriebsleistung
22
kW
Max. Drehmoment
467
Nm
Spindelnase
A2 – 8
Zoll
Spindelbohrung
76
mm
Spindelpositionierung C-Achse
0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 5.000
U/min
Hauptantriebsleistung
18,5
kW
konstantes Drehmoment
325
Nm
Indexierung
0.0001
°
Frässpindel
Drehzahlbereich
35-12.000
U/min
Antriebsleistung
22
kW
Max. Drehmoment
131
Nm
Werkzeugaufnahme
HSK-A63
Werkzeugmagazin
Anzahl der Werkzeugplätze
112
Max. Werkzeuggewicht
12
kg
Max. Werkzeuglänge
400
mm
Verfahrwege
X-Achse
695
mm
Z-Achse
1.077
mm
Y-Achse
300
mm
W-Achse
1.026
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
50
m/min
X/X2-Achse
40
m/min
Z-Achse
50
m/min
Z/Z2-Achse
40
m/min
Y-Achse
40
m/min
W-Achse
30
m/min
Vorschubbereich
X/X2/Y/Z/Z2-Achse
0 - 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
69,24
KVA
Maschinengewicht, ca.
13.150
kg
Maschinenmaße (L x B x H), ca.
4,20 x 2,70 x 2,70
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter BB-208 für Hauptspindel, Durchmesser 210 mm
- Hydr. KITAGAWA Dreibackenfutter B-208 für 2te Spindel, Durchmesser 210 mm
- B – Achse (0,0001° Positionierung)
- C – Achse (0,0001°)
- Y – Achse
- Luftblaseinrichtung am Futter an der Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Hauptspindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- EIA/ISO Paket
- EIA/ISO Eingabefunktion
- EIA/ISO – Zusätzliche Funktionen
- Gewindeschneidfunktion (G33)
- Umkehrzeit-Vorschub G93
- Werkzeuglängenmessung
- Polarkoordinateneingabe (G122)
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Umkehrzeit-Vorschub G93
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- 3D-Koordinaten-Umwandlung
- Werkstückformkompensation
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Wahlweiser Halt (optionaler Stop)
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO-Bohrzyklen
- Bearbeitung an schrägen Flächen
- 3D-Koordinaten-Umwandlung
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Intelligentes Gefahrenschild
- Dokumentation
Sonderzubehör
- Integriertes Robotersystem TA20/200
- Werkzeugmagazin für 112 Werkzeuge (HSK)
- automatischer Teilefänger
- Interface für Stangenlademagazin
- Gegenspindel mit vollwertiger C – Achse 0,0001°
- Überlast-Überwachungssystem
- Signalleuchte (3-farbige LED) zur
- Anzeige des Bearbeitungszustandes
- Vorbereitung für Werkstückmeßsystem RMP-60
- Werkzeugbruchüberwachung im Werkzeugwechsler
- Vorbereitung für Multi und Flash Tool-System
- Frässpindel synchrones Gewindeschneiden
- Bohrzyklus mit Drehmomentabhängigem Spanbruch
- Gravierfunktion
- Eilgang-konstanter Neigungswinkel bei Bewegung
- Gewinde-Nachschneidfunktion
- Zylinder (G07) + Polarkoordinaten- (G12.1)
- Eingabefunktion EIA/ISO
- 5-Achsen-Bearbeitungspaket für SmoothAi
- KNOLL Kompaktfilteranlage KF400/2300 mit Hochdruckkühlung 70 bar und Späneförderer
