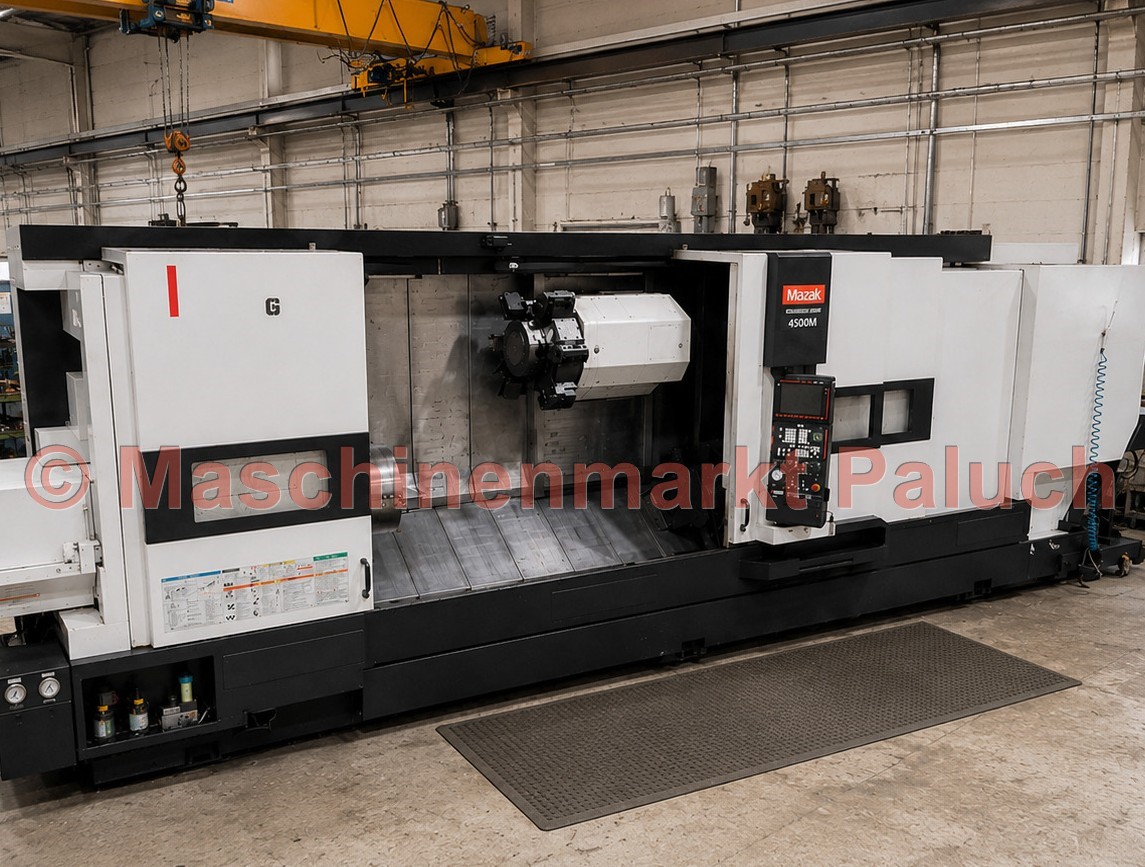

MAZAK Cybertech Turn 4500M Universal 4000
Objektnummer
1757
Maschinenart
CNC-Drehmaschine
Baujahr
2008
Steuerung
Mazatrol 640T MT Pro
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
860
mm
Max. Drehdurchmesser
810
mm
Max. Drehlänge
4.052
mm
Spindelbohrung
185
mm
Hauptspindel
Drehzahlbereich
35 - 2.400
U/min
Hauptantriebsleistung
45
kW
konstantes Drehmoment
2.360
Nm
Spindelnase
A2-11
Zoll
Spindelpositionierung C-Achse
0,001
°

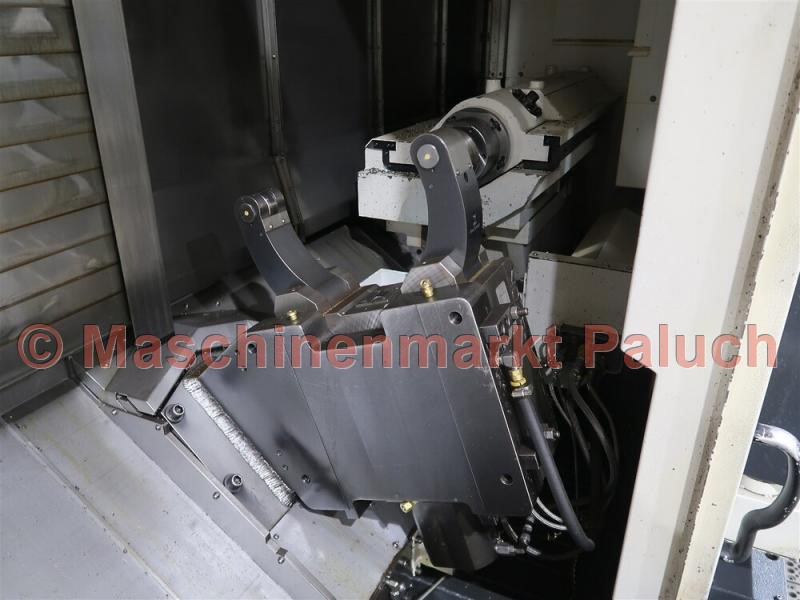

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
25 – 3.000
U/min
Antriebsleistung
11
kW
Verfahrwege
X-Achse
540
mm
Z-Achse
4.146
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
24
m/min
Z-Achse
30
m/min
C-Achse
555
U/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
3.420
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
85
KVA
Maschinengewicht, ca.
22.740
kg
Maschinenmaße (L x B x H), ca.
8,47 x 3,10 x 2,90
m
Zubehör
Normalzubehör
- Hydr. SMW Dreibackenfutter, Durchmesser 610 mm
- C – Achse
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC-Programmierbarer Reitstock
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch
- voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Synchron-Gewindebohren mit Frässpindel
- Bearbeitungsnavigation – Voraussage
- Bearbeitungsnavigation – Überwachung
- Bearbeitungsnavigation – Ergebnis
- Werkzeugprüfung als Hintergrundfunktion
- PCMCIA-Schnittstelle
- Schnittstelle für IC-Speicherkarte
- 3,5" Diskettenlaufwerk
- Netzwerkschnittstelle
- Dokumentation
Sonderzubehör
- Spindelbohrung D=185 mm
- autom. Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vorbereitung für SMW-Lünette
- synchrones Gewindeschneiden für angetriebene Werkzeuge
- 3 Lampen zur Anzeige des Bearbeitungszustandes
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- Werkzeughalterpaket für 12-fach Revolver
